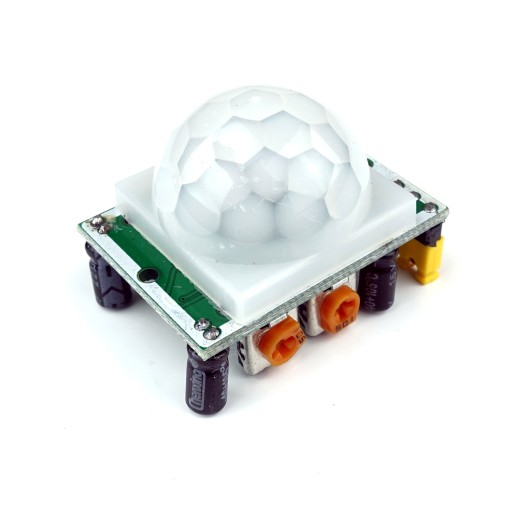

Czujnik HC-SR501 typu PIR czyli pasywny czujnik podczerwieni, pozwala na wykrycie obecności i ruchu człowieka.

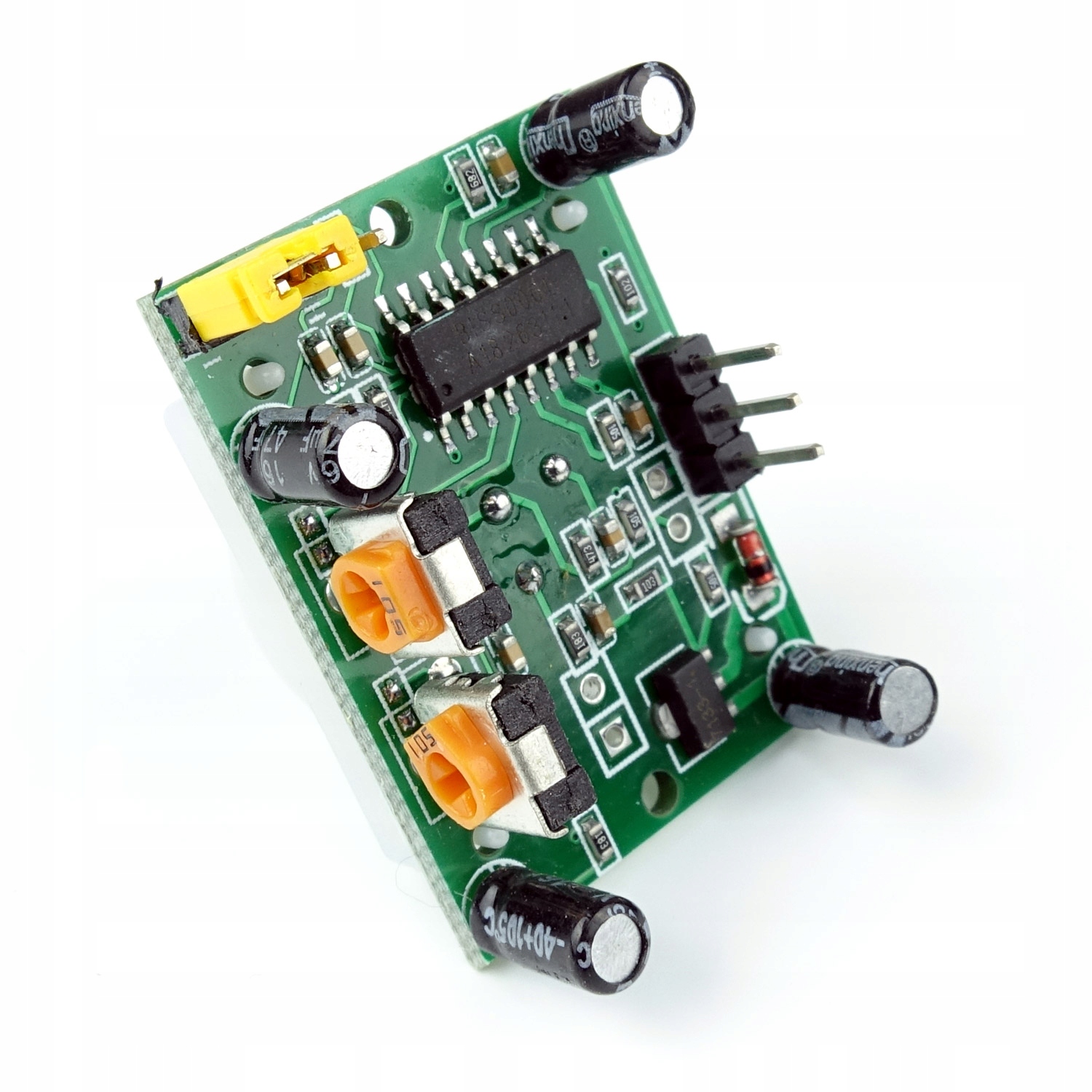

Można wykorzystać go do detekcji w systemach alarmowych oraz sterowania oświetleniem. Czujnik posiada regulowany potencjometrem zasięg w jakim wykrywa ruch - do 7m, oraz regulowaną potencjometrem długość podawania stanu wysokiego na wyprowadzenie OUT po wykryciu ruchu.

Jest możliwość ustawienia 2 trybów pracy:

• retrigerring zworka z H - domyślny tryb pracy nie wymaga zwierania - ustawiany jest stan wysoki na wyjściu i trwa przez cały czas wykrywania ruchu obiektu.
• no-retrigering zworka z L - stan wysoki ustawiany jest, na krótki czas po wykryciu obiektu, a następnie przechodzi w stan niski bez względu czy ruch dalej trwa

Specyfikacja:

• napięcie zasilania: od 4.5V do 20V DC
• pobór prądu w spoczynku 50 uA
• kąt wykrywania ruchu do 100°
• zasięg wykrywania ruchu do 7m - regulowany potencjometrem
• 1 wyjście cyfrowe
• wymiary: 33mm x 23mm x 30mm (wraz z czaszą i komponentami pod spodem)
