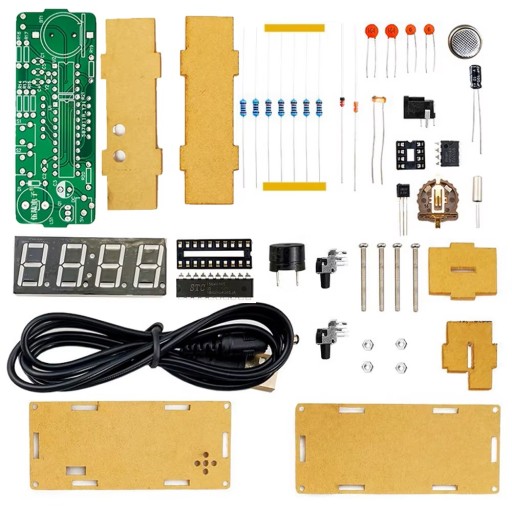

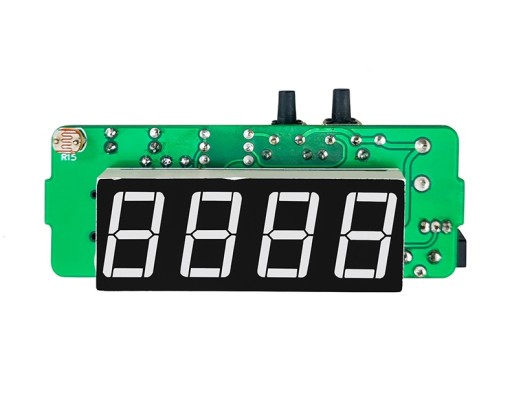

Электронные часы 4-BIT RED + DIY корпус

Elektroniczny zegar 4-BIT

CZERWONY

do własnoręcznego montażu, lutowania.

Układ średnio łatwy  w montażu .

Czas montażu 120 minut.

Zasilanie: DC 5V poprzez kabel USB

Rozmiar PCB: 73 x 27mm

Rozmiar obudowy : 73 x 34 x 22mm

Zegar posiada funkcje:

czas , data, termometr, budzik,

przypomnienie o godzinie ,

sterowanie jasnością podświetlenia ,

Wszystkie funkcje są ustawiane poprzez dwa przyciski.

Instrukcja montażu

pod kodem QR

lub linkiem poniżej:

https://drive.google.com/file/d/1kU9o5fjtrOU5TnsbeTBQhkX1aNAQ0i0w/view?usp=sharing

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Cyfrowy zegar sterowany poprzez pojedynczy układ scalony STC wykorzystuje specjalny układ  DS1302, pamięć ustawień dzięki baterii CR1220
