ВЫХОДНОЙ МОДУЛЬ ТРАНЗИСТОРА SCHNEIDER PNP 16x24VDC ВИНТОВЫЕ КЛЕММЫ TM3DQ16T

SCHNEIDER MODUŁ WYJŚĆ TRANZYSTOROWYCH PNP 16x24VDC

ZACISKI ŚRUBOWE TM3DQ16T

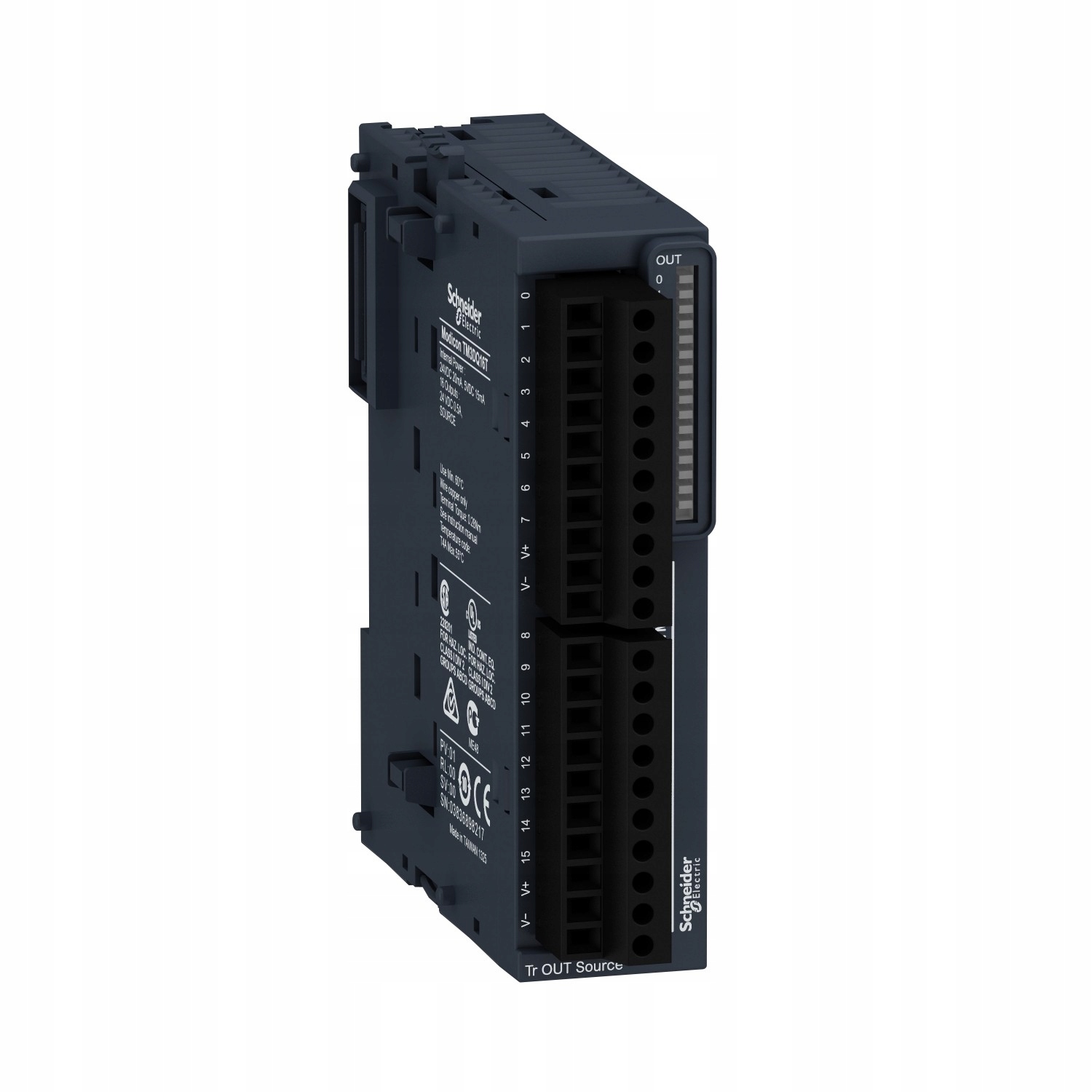

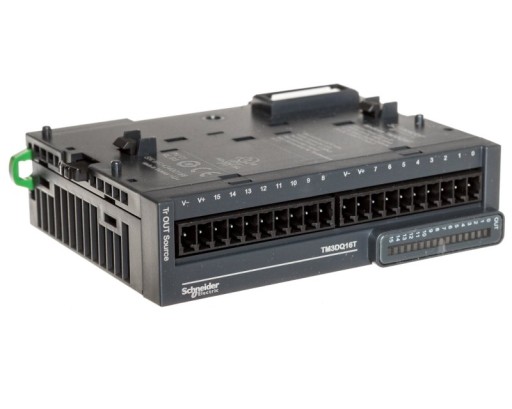

▶️ Modicon TM3DQ16T

Specyfikacje

▶️ Podstawowe parametry

• Gama produktów: Modicon TM3
• Typ produktu: Moduł wyjścia dyskretnego
• Zgodność gamy: Modicon M241, M251, M221, M262
• Zastosowanie: Zastosowania przemysłowe
• Liczba wyjść dyskretnych: 16
• Logika wyjścia: Logika dodatnia (źródło / source)
• Napięcie wyjściowe: 24 V DC dla tranzystora
• Typ wyjść: 16 wyjść tranzystorowych typu PNP

▶️ Szczegółowe parametry elektryczne i eksploatacyjne

• Prąd wyjściowy: 500 mA (0,5 A) na wyjście tranzystora
• Czas odpowiedzi: Maksymalny (dane niepełne dla załączenia i wyłączenia)
• Maksymalny prąd upływowy: 0,1 mA
• Typowe zużycie prądu:

  5 mA przy 5 V DC

  0 mA przy 24 V DC

  20 mA przy 5 V DC (dodatkowe)

  10 mA przy 24 V DC (dodatkowe)

• Maks. odległość między urządzeniami: Przewód nieekranowany: <30 m dla wyjścia tranzystorowego
• Izolacja (kanały/magistrala): 500 V AC

▶️ Konstrukcja, montaż i mechanika

• Sygnalizacja lokalna: 1 dioda LED na kanał (zielona) dla statusu wyjścia
• Kolor obudowy: Szary
• Metody montażu:

  Szyna TH35-15 zgodnie z IEC 60715

  Szyna TH35-7.5 zgodnie z IEC 60715

  Płyta lub panel z zestawem mocującym

• Wymiary (W x S x G): 27,4 mm x 90 mm x 84,6 mm
• Masa produktu: 0,11 kg

▶️ Środowisko pracy, certyfikaty i opakowanie

• Stopień ochrony IP: IP20 (bez pokrycia ochronnego)
• Certyfikacja: CE, CULus, UKCA, RCM, EAC, CULus Hard.cc
• Norma: IEC 61131-2
• Wysokość pracy: 0...2000 m n.p.m.
• Stopień zanieczyszczenia: 2
• Odporność na wstrząsy: 15 g dla 11 ms
• Gwarancja: 18 miesięcy

▶️ Informacje dotyczące zrównoważonego rozwoju

• Cel firmy: Zerowa emisja netto do 2050 r.
• Całkowity ślad węglowy (LCA): 33
• Opakowanie: Wykonane z kartonu z recyklingu, bez tworzywa sztucznego.
• Zgodność: Dyrektywa RoHS, rozporządzenie REACH, bez PCV.
• Numer SCIP: Teco1735-94b8-432b-9a81-f9da4dd7709d
• Utylizacja (WEEE): Produkt podlega selektywnej zbiórce.

▶️ Rysunki wymiarowe i montaż

• Wymiary modułu: Szczegółowe wymiary podane na rysunku (w mm i calach).
• Wymagane odstępy montażowe: Określone odstępy wentylacyjne do innych modułów i obudowy.
• Montaż na szynie: Instrukcja poprawnego montażu na szynie DIN z przykładami błędów.
• Montaż na panelu: Wymaga listwy montażowej. Podany schemat rozmieszczenia otworów (M4 x 6/8).

▶️ Połączenia i schematy

• Moduł: Wyjściowy tranzystorowy, 16-kanałowy, źródłowy (Source / PNP).
• Zabezpieczenie: Zalecane stosowanie bezpiecznika typu T.
• Schemat połączeń: Praca w konfiguracji źródła (positive logic / sourcing). Zaciski V+ i V- dla zasilania obwodów wyjściowych.
