YATO УНИВЕРСАЛЬНЫЙ ИСТИННЫЙ RMS ЗАЖИМНОЙ ИЗМЕРИТЕЛЬ 600A A.C. АВТОМАТИЧЕСКИЙ СВЕТОДИОДНЫЙ ДИАПАЗОН

MIERNIK CĘGOWY TRUE RMS AC 600A

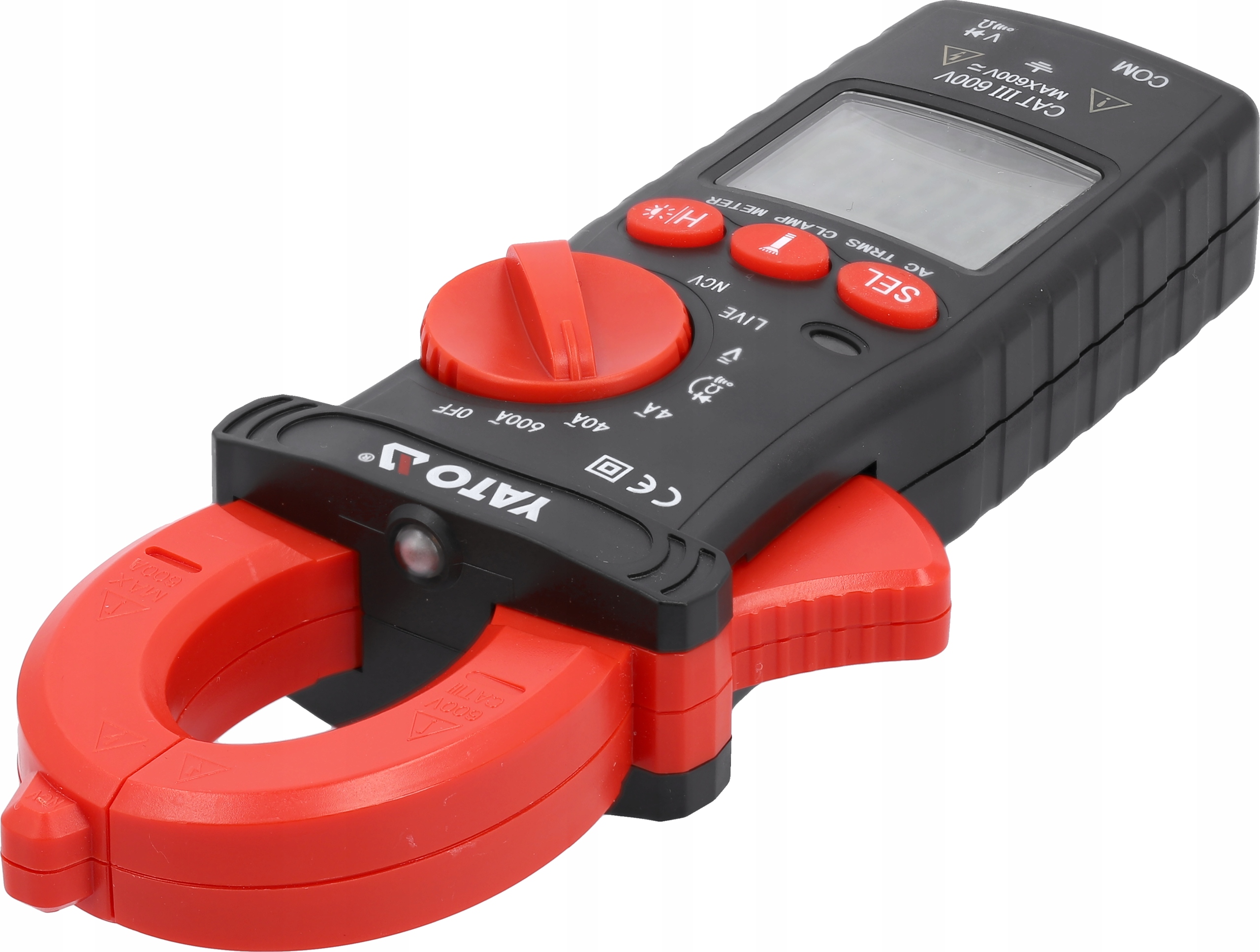

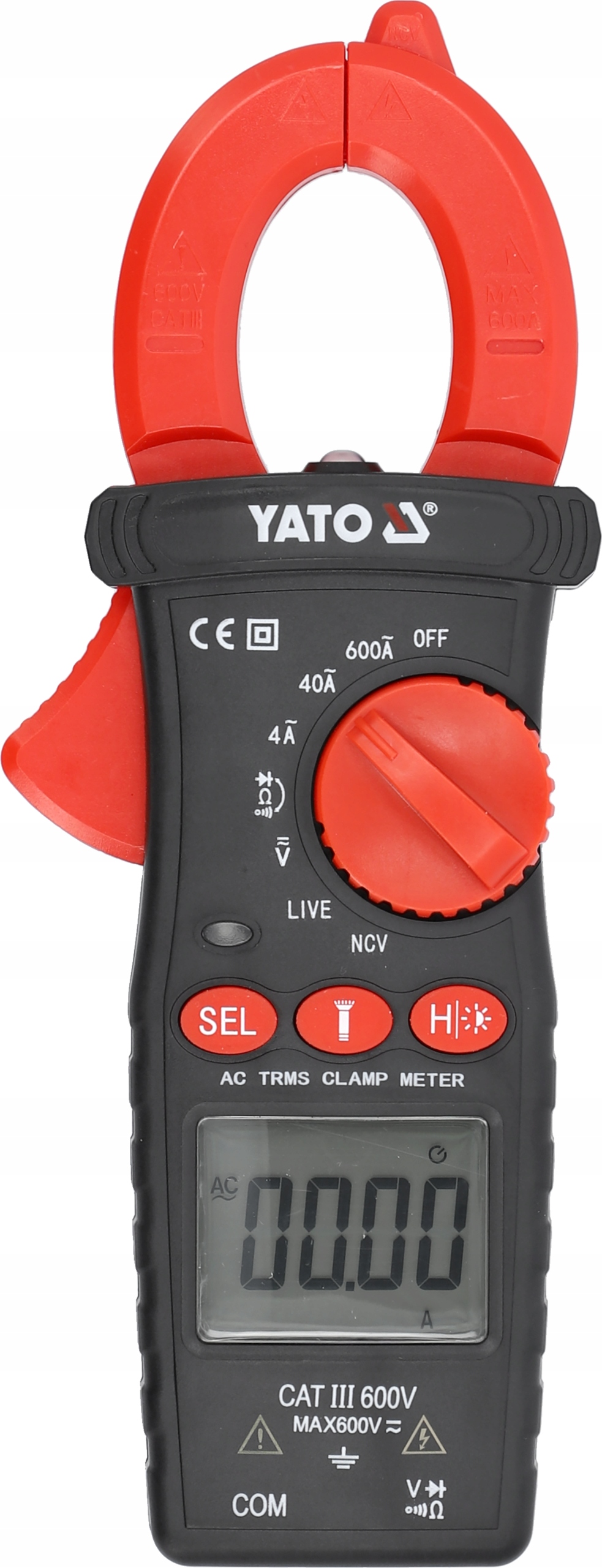

Miernik cęgowy uniwersalny YATO z automatycznym zakresem.

Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych.

Wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną.

Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS (40-1000 Hz)
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu przemiennego: A.C. 0,001-600 A, TRUE RMS  (40-1000 Hz)
• pomiar rezystancji: 0,1 Ω - 40 MΩ
• test diody: IF: 1 mA, UR: 2,3 V
• test ciągłości obwodu: 0-50 Ω

Dodatkowe pomiary:

• bezkontaktowe wykrywanie napięcia przemiennego: NCV
• pomiar obecności fazy (funkcja próbnika)

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładność pomiaru miernika YT-730935 dla tego zakresu to: ± (2.5%+5), rozdzielczość 0.01 A
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2,5%) + 5 x rozdzielczość
• obliczenia: (30 x 2,5%) + 5 x 0.01 = 0,75 + 0,05 = 0,80 A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,80 A.

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 3,12 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS -  miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. przez wyższe harmoniczne lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy.
• LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy, miernik zasygnalizuje jej obecność.
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.
• H - DATA HOLD czyli zachowanie na wyświetlaczu aktualnie mierzonej wartości.

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 3999
• podświetlenie ekranu oraz pola pomiarowego cęgów
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
• cęgi rozwierają się do 26 mm
• sondy pomiarowe o długości 12 cm
• długość przewodu wraz z sondami: 85 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• izolacja przewodów pomiarowych: PVC
• automatyczne wyłączenie się miernika po 20 minutach bezczynności
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5 V (AAA)

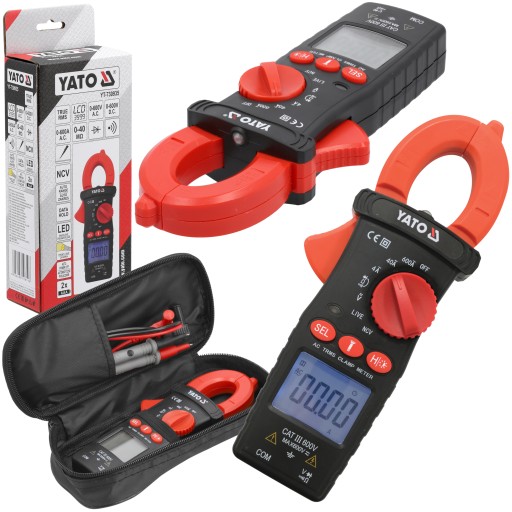

• pokrowiec w zestawie

Parametry

• Pomiar napięcia przemiennego: 0-600 V a.c.
• Pomiar napięcia stałego: 0-600 V d.c.
• Prąd przemienny: 0-600 A
• Pomiar rezystancji: 0-40 MΩ
• Test ciągłości obwodu: 0-50 Ω
• Test przewodzenia: tak
• Test diody: tak
• Test baterii: tak
• TRUE RMS: tak
• Data Hold: tak
• Bezkontaktowe wykrywanie napięcia przemiennego NCV: tak
• Wymiary: 185x71x35 mm
• Materiał: ABS
• Maks. rozwarcie cęgów: 26 mm
• Maks. średnica przewodu do pomiaru za pomocą cęgów: 26 mm
• Rodzaj wyświetlacza: LCD
• Podświetlenie LED: tak
• Zakres wyświetlacza: 3999
• Sygnał dźwiękowy: tak
• Automatyczny zakres pomiaru: tak
• Częstotliwość próbkowania: 3 razy na sekundę
• Wyłączanie automatyczne: 20 min
• Funkcja latarki: tak
• Wskaźnik niskiego poziomu baterii: tak
• Zasilanie: bateryjne
• Rodzaj baterii: 3x1.5V; AAA
• Zakres temperatury pracy: 0~40 ˚C
• Wilgotność względna pracy Rh: <75 %
• Temperatura przechowywania: -10 ~ +50 ˚C
• Masa: 0.15 kg
• Zastosowanie: elektryczne
