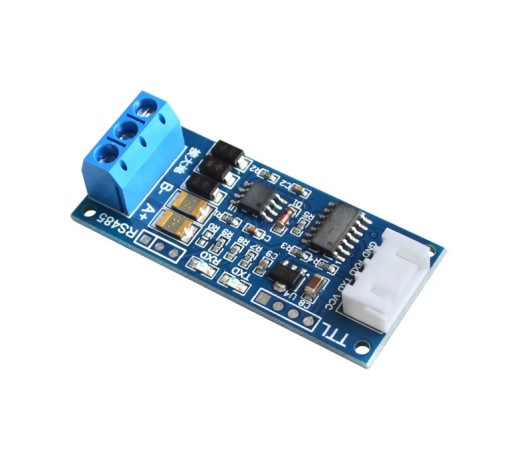

IMZ Moduł konwertera TTL na RS485 – interfejs UART do RS485

Moduł konwertera TTL ↔ RS485 służy do konwersji sygnałów UART (TTL) na magistralę RS485 w trybie half-duplex. Wspiera napięcia 3.3V i 5V, umożliwiając pracę z popularnymi systemami mikrokontrolerów, takimi jak Arduino, ESP32 czy Raspberry Pi. Dzięki automatycznej kontroli kierunku transmisji działa jak klasyczny port szeregowy.

Cechy produktu:

✔ Szeroki zakres napięcia zasilania: 3.0V – 30V

✔ Kompatybilność z logiką 3.3V i 5.0V

✔ Wysoka odporność EMC/EMI – praca w trudnych warunkach

✔ Oryginalne układy scalone – klasa przemysłowa

✔ Zabezpieczenie przeciwprzepięciowe i przeciwzakłóceniowe

✔ Zasięg transmisji do 800 m (zalecane), testowany do 850 m

✔ Obsługa do 40 urządzeń na jednej magistrali

✔ Wbudowane diody RXD/TXD – wizualizacja transmisji

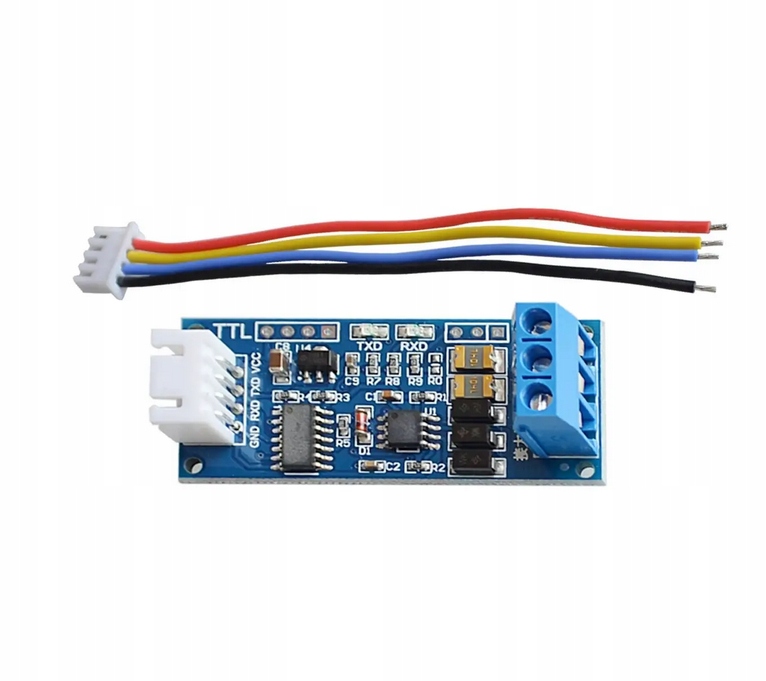

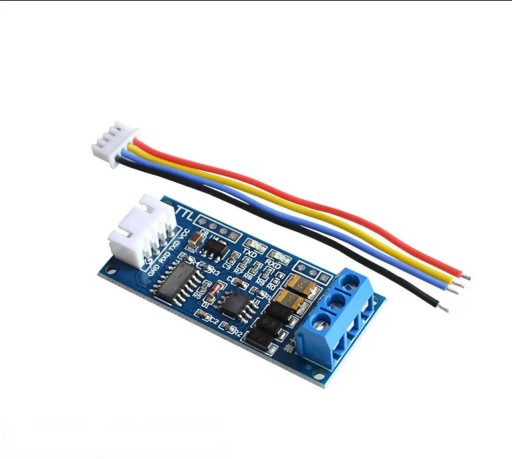

✔ Złącza śrubowe + silikonowe przewody – gotowy do użycia

✔ Rezystor terminujący 120 Ω – aktywacja przez zwarcie R0

Specyfikacja techniczna:

✔ Napięcie: 3.0V – 30V DC (max 33V)

✔ Sygnały logiczne: 3.3V / 5V

✔ Temperatura pracy: -40°C do +85°C

✔ Prędkość transmisji: 110 – 256000 bps

✔ Długość przewodu testowego: 850 m (2×1.5 mm²)

✔ Tryb transmisji: half-duplex RS485

✔ Obsługa hot-swap (bez zakłóceń sygnału)

✔ Wbudowany rezystor 120 Ω (należy aktywować)

✔ Obciążalność sieci: min. 40 urządzeń

Zastosowanie:

✔ Komunikacja między mikrokontrolerami i urządzeniami przemysłowymi

✔ Systemy automatyki, sterowania i monitoringu

✔ Połączenia RS485 w inteligentnym budownictwie (BMS)

✔ Integracja czujników i urządzeń w sieci RS485

✔ Konwersja UART TTL na RS485 w projektach Arduino i ESP

✔ Komunikacja przemysłowa w trudnych warunkach zewnętrznych

✔ Monitoring, automatyka budynkowa, sterowniki PLC

✔ Zdalne czujniki i systemy pomiarowe

✔ Prototypowanie i rozwiązania DIY z magistralą RS485

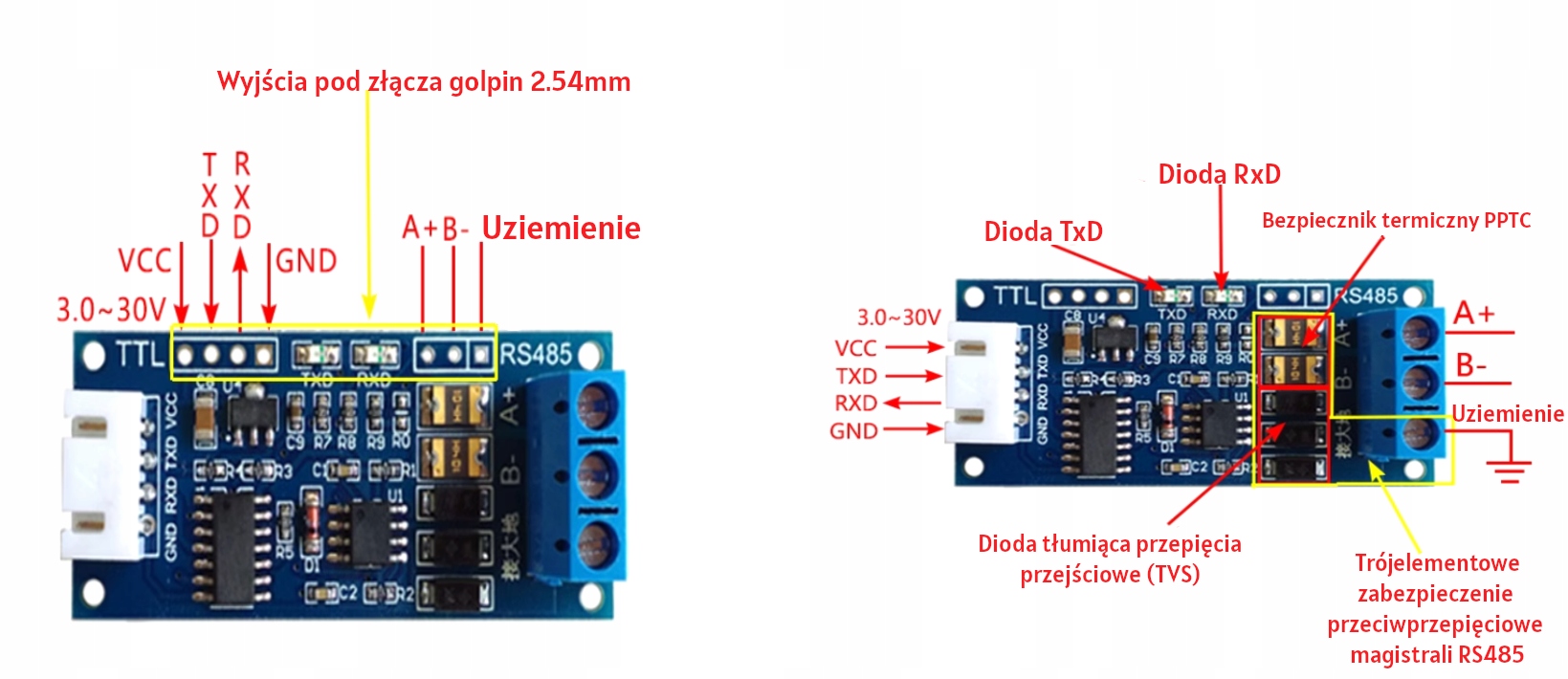

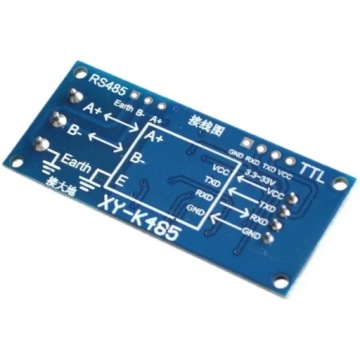

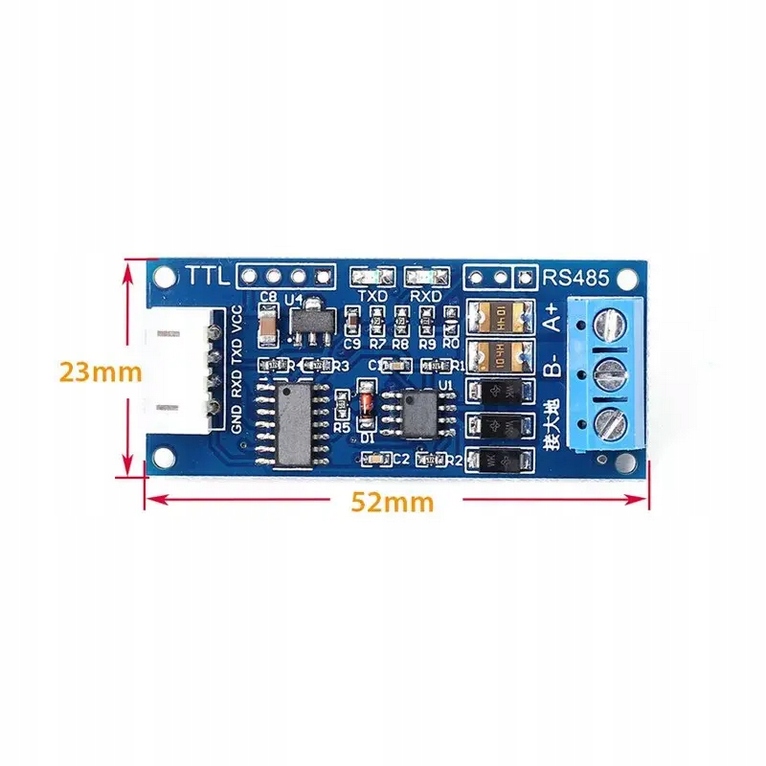

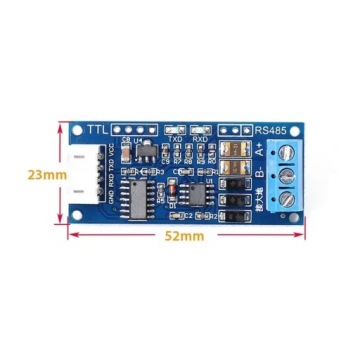

Podłączenie:

✔ VCC → 3.3V – 30V

✔ GND → GND

✔ TXD → RX mikrokontrolera

✔ RXD → TX mikrokontrolera

✔ A/B → magistrala RS485

✔ GND (opcjonalnie) → uziemienie dla poprawy odporności EMC (zalecane przy długich kablach)

Niezawodne rozwiązanie do transmisji danych w trudnych warunkach przemysłowych i projektach IoT!
