Radio FM 87-108MHz głośnik LCD zasilanie BAT+USB Obudowa

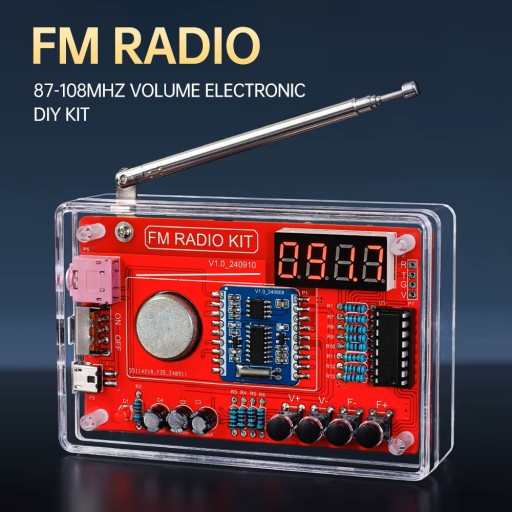

Radio FM 87-108MHz z LCD

i obudową

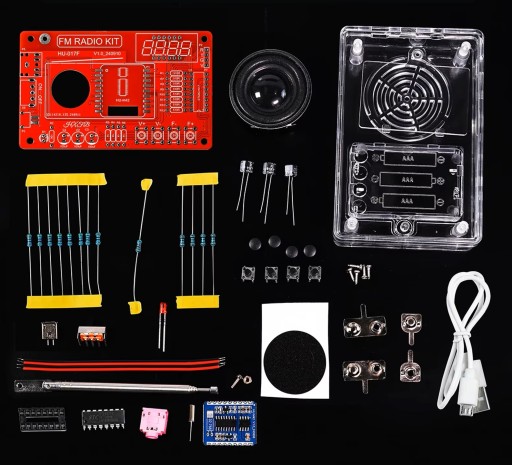

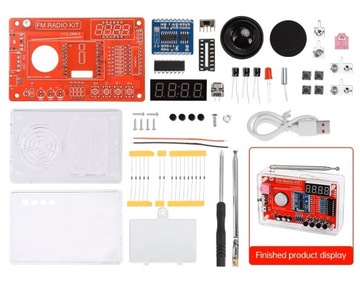

do samodzielnego montażu, lutowania.

Układ prosty w montażu, czas montażu 90 min.

Gniazd mikro USB

Gniazdo Słuchawkowe JACK 3,5mm

Układ kontrolny: RDA5807

Zasilanie: 3 baterie AAA 1,5V (brak w zestawie)

Głośnik: 1.5-calowy 4-omowy głośnik 3W (średnica zewnętrzna 40mm)

Zakres wyszukiwania: 87-108 MHz

Stosunek sygnału do szumu:>60dB

Czułość:<10uV

Odpowiedź częstotliwościowa: 150Hz-20KHz

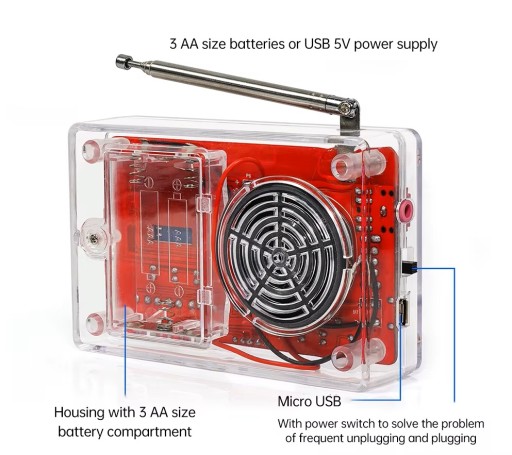

Plastikowa przezroczysta obudowa na 4 wkręty.

Rozmiar z obudową po zmontowaniu: 105 x 68 x 30mm

Instrukcja montażu obrazkowa w zestawie.

Seria RDA5807FP to najnowsza generacja jednoukładowych FM stereo tunerów radiowych, z w pełni zintegrowanymi syntezatorami, selektywnością częstotliwości pośrednich, RDS/RBDS i dekoderami MPX. Ten tuner według  technologię CMOS, obsługuje wiele interfejsów i ma niższe wymagania dla komponentów zewnętrznych. Wielkość opakowania SOP16. Nie ma potrzeby regulacji , bardzo nadaje się do urządzeń przenośnych. Seria RDA5807FP ma potężny procesor dźwięk cyfrowy o niskiej i średniej częstotliwości, co zapewnia mu najlepszy dźwięk jakość w różnych warunkach odbioru. Zakres częstotliwości obsługiwany przez serię RDAS807FP wynosi od 50MHz do 115MHz

Układ wzmacniacza to 8002D  klasa AB, pojedynczy kanał z trybem wyłączania, typ z wzmacniaczem  dźwięku. Podczas wprowadzania napięcia roboczego 1KHz i 5V, maksymalna moc napędowa wynosi 3W (obciążenie 4 Ω, THD<10%), 2W (obciążenie 4 Ω, THD<1%); Całkowity szum zniekształceń harmonicznych w zakresie audio jest mniejszy niż 1% (20Hz · 20KHz); Obwód  8002D jest prosty. Wymaga tylko kilku urządzeń peryferyjnych w celu zapewnienia wysokiej jakości mocy wyjściowej. Wyjście 8002D nie wymaga zewnętrznych kondensatorów sprzęgających ani kondensatorów podnoszących, sieci buforowych ani rezystorów sprzężenia zwrotnego.

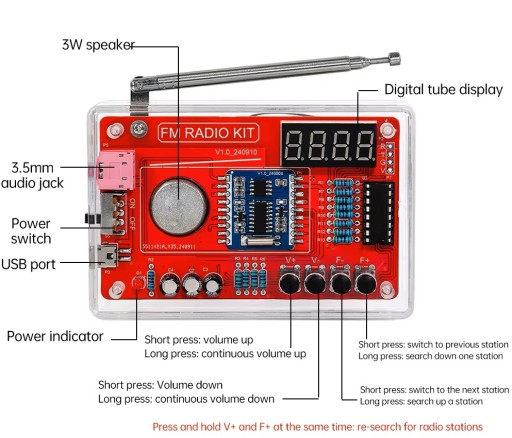

1. Włączanie i wyłączanie zasilania suwakiem z boku obudowy

2. Wyszukiwanie kanału: naciśnij i przytrzymaj przycisk wyszukiwania kanału przez 2-3 sekundy, a następnie zwolnij go, aby automatycznie wyszukać kanały i przechowywać znalezione kanały w kolejności P01-P02-

3. Wybór kanału: naciśnij F-aby wybrać poprzedni kanał, naciśnij F +, aby wybrać następny kanał, a cyfrowy wyświetlacz wyświetli odpowiednią częstotliwość radiową.

4. Regulacja głośności: naciśnij V-, aby zmniejszyć głośność, naciśnij V +, aby zwiększyć głośność. Wyświetlacz L00 jako cichy, wyświetlacz L01-L16 jako głośność od niskiej do wysokiej.

5. Korzystanie ze słuchawek: włóż słuchawki do wtyczka słuchawkowa, a dźwięk będzie odtwarzany ze słuchawek. (brak słuchawek w komplecie).

Podczas wyszukiwania i korzystania ze stacji radiowych antena powinna zostać rozsunięta, aby znaleźć odpowiedni kierunek. Na obszarach z wieloma budynkami lub odległymi obszarami górzystymi może być mniej stacji radiowych lub nie ma ich wcale.
