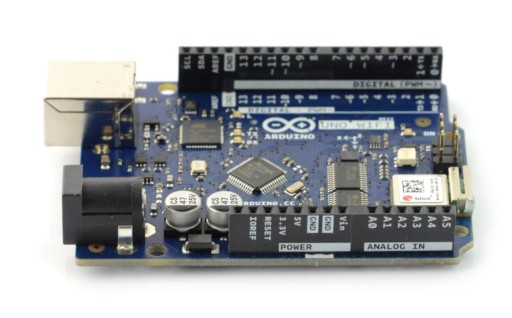

Arduino Uno WiFi Rev2 ABX00021

Arduino Uno WiFi Rev2 ABX00021

Arduino Uno WiFi Rev2 ABX00021 - opis:

Wyobraź sobie prostotę Arduino Uno podłączonego do modułu komunikacyjnego. Brzmi dobrze, prawda? To właśnie Arduino Uno WiFi. Arduino Uno WiFi R2 z wbudowaną jednostką pomiarową IMU (Inerial Measurement Unit) i WiFi to idealna płytka do zastosowania w IoT lub do celów edukacyjnych. Posiada 14 cyfrowych pinów wejściowych/wyjściowych (w tym 5 wyjść PWM), 6 wejść analogowych, rezonator ceramiczny 16 MHz, akcelerometr, diodę RGB LED, złącze zasilania i złącze ICSP.

Specyfikacja Arduino Uno WiFi R2:

- USB: standardowy typ B.

- Układ: ATmega4809

- Częstotliwość: 16 MHz

- Pamięć: 48 Kb FLASH, 6 Kb SRAM, 256 Kb EEPROM

- Interfejsy: USB, SPI, I2C, UART

- Napięcia: 5V robocze

- Wyprowadzenia: 14 cyfrowych, 5 PWM, 6 analogowych,

- Wymiary: 68.6mm x 53.4mm

Arduino Uno WiFi Rev2

Kompletny Pinout wraz z informacją techniczną płytki można znaleźć w załączonej zakładce.

Porównanie Arduino Uno Wifi Rev2 z innymi płytkami Arduino

Nazwa modułu

Arduino Micro

Arduino Uno Rev3

Arduino Leonardo

Arduino Mega2560 Rev3

Arduino DUE

Arduino Nano

Arduino Uno WiFi Rev2

Kod produktu A000053 A000066 A000057 A000067 A000062 A000005 ABX00021 Mikrokontroler ATmega32u4 ATmega328 ATmega32u4 ATmega2560 SAM3X8E ARM ATMega328P ATMega4809 Częstotliwość [MHz] 16 16 16 16 84 16 20 Interfejs UART TTL (5 V) USB i UART TTL (5 V) USB i UART TTL (5 V)

USB i UART TTL (5 V) - 4 UART

USB i UART TTL (5 V) - 3 UART UART, SPI, I2C Napięcie robocze [V] 5 5 5 5 3.3 5 5 Maksymalne napięcie wejściowe - zalecane [V] 12 12 12 12 12 12 12 Minimalne napięcie wejściowe - zalecane [V] 7 7 7 7 7 7 5 Opcje zasilania USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) GPIO (PWM) 20 (7) 20 (6) 20 (7) 70 (15) 70 (12) 22 (6) 20 (5) Wejścia analogowe 12 6 12 16 12 8 6 Wyjścia analogowe 0 0 0 0 2 0 0 Pamięć Flash [kB] 32 32 32 256 512 32 48 SRAM [kb] 2 2 2 8 96 2 6 Porty USB Micro typu B. b Micro typu B. B / A Micro B / Micro B Mini B USB A Długość [mm] 48 69 69 102 102 44 69 Szerokość [mm] 18 53 53 54 54 18 53 Waga [g] 13 25 20 35 36 5 25 Kompatybilność z shieldami Dla tej płytki nie są oferowane shieldy Doskonała kompatybilność - działa z większością shieldów Dobra - pewne różnice w rozmieszczeniu pinów Dobra - pewne różnice w rozmieszczeniu pinów Zła - tylko dedykowane shieldy Dla tej płytki nie są stosowane żadne shieldy Doskonała kompatybilność - działa z większością shieldów Inne funkcje USB Host i klient USB Zawiera IMU i moduł kryptograficzny Obsługa komunikacji bezprzewodowej Bez wsparcia Bez wsparcia Bez wsparcia Bez wsparcia Bez wsparcia Bez wsparcia Wi-Fi Rekomendacja Solectroshop Idealny do prototypowania małych urządzeń Dobra i potężna baza do rozpoczęcia pracy z Arduino Ulepszone Arduino z nowym mikrokontrolerem i mniejszym konwerterem USB Najbardziej zaawansowana płyta w tym porównaniu - duża elastyczność i moc w połączeniu z wysoką kompatybilnością Najbardziej wydajna płytka, ale z bardzo ograniczoną kompatybilnością Krok do przodu w porównaniu z Arduino Micro, z jeszcze mniejszymi wymiarami Arduino Uno wyposażone w moduł WiFi, moduł kryptograficzny i IMU Linki do stron i dokumentacji Arduino:
