SONEL Измеритель сопротивления заземления и удельного сопротивления грунта с ЖК-дисплеем MRU-12

Miernik rezystancji uziemienia i rezystywności gruntu MRU-12

SONEL WMPLMRU12

✔️ Umożliwia pomiary metodą 3-biegunową i 4-przewodową, a także metodą 2-biegunową. Dodatkowo pozwala na pomiar rezystywności gruntu metodami Wennera i Schlumbergera.

✔️ Miernik posiada funkcje takie jak pomiar rezystancji elektrod pomocniczych, pomiar napięć zakłócających do 100 V, sygnalizacja rozładowania baterii, wybór maksymalnego napięcia pomiarowego (25 V i 50 V) oraz automatyczne wyłączanie.

✔️ Posiada kategorie pomiarowe CAT II 600 V, CAT III 300 V oraz CAT IV 150 V, co gwarantuje bezpieczne użytkowanie w różnych środowiskach pracy

✔️ Dzięki wysokiemu stopniowi ochrony IP65, miernik jest odporny na pył i wodę, co czyni go odpowiednim do pracy w trudnych warunkach terenowych.

✔️ Ergonomiczny kształt, trwała obudowa oraz duży, podświetlany wyświetlacz LCD zapewniają wygodę i intuicyjność użytkowania.

Zestaw składa się z

• 1 szt. Przewód 15 m czerwony do pomiaru uziemień na nawijaku WAPRZ015REBBN
• 1 szt. Przewód 15 m niebieski do pomiaru uziemień na nawijaku (wtyki bananowe) WAPRZ015BUBBN
• 1 szt. Przewód 2,2 m niebieski 1 kV (wtyki bananowe) WAPRZ2X2BUBB
• 1 szt. Przewód 30 m żółty do pomiaru uziemień na nawijaku WAPRZ030YEBBN
• 1 szt. Przewód 2,2 m czarny 1 kV (wtyki bananowe) WAPRZ2X2BLBB
• 4 szt. Sonda gruntowa 25 cm WASONG25
• 4 szt. Bateria alkaliczna AA LR06 (15A) 1,5 V
• 1 szt. Futerał M-6
• 1 szt. Krokodylek czarny 1 kV 20 A
• 1 szt. Krokodylek niebieski 1 kV 20 A
• 1 szt. Szelki do miernika M-1
• 1 szt. Uchwyt - zawieszka do obudowy typu M-1
• Certyfikat kalibracji
• Instrukcja obsługi w języku polskim

Certyfikat kalibracji jest dokumentem wydawanym nieodpłatnie w procesie produkcji miernika.

Potwierdza nadanie własności metrologicznych oraz zachowanie spójności pomiarowej.

W certyfikacie kalibracji pod datą wydania dokumentu znajduje się wykropkowane pole: „Data przekazania do użytku”. Jest to pole pozostawione dla użytkownika przyrządu, w którym powinna być wpisana data zakupu.

Wprowadzona data zakupu może być wykorzystana dla ustalenia kolejnego terminu wzorcowania w oparciu o poniższe zalecenie producenta:

Kolejne wykonanie potwierdzenia metrologicznego (wzorcowanie) zaleca się przeprowadzić w terminie do 12 miesięcy od daty zakupu, jednak nie później, niż 24 miesięcy od daty produkcji / sprawdzenia.

Kolejna kontrola metrologiczna realizowana jest przez Laboratorium Badawczo-Wzorcujące firmy Sonel S.A., a wystawiony dokument nosi nazwę - Świadectwo Wzorcowania.

Czym jest metoda Wennera

✔️ Jest jedną z najczęściej stosowanych metod czteropolowych (4-elektrodowych). W tej technice cztery elektrody są umieszczone w jednej linii, w równych odstępach. Dwie skrajne elektrody wprowadzają prąd do gruntu, a dwie środkowe mierzą różnicę potencjałów. Dzięki temu można precyzyjnie określić rezystywność elektryczną gruntu na danej głębokości. Metoda Wennera jest preferowana, gdy badana warstwa gruntu jest stosunkowo jednorodna.

Czym jest metoda Schlumbergera

✔️ Podobnie jak w metodzie Wennera, również wykorzystuje cztery elektrody, ale tutaj elektrody napięciowe (środkowe) są umieszczone bliżej siebie, a elektrody prądowe (zewnętrzne) mogą być odsuwane w trakcie pomiaru. Metoda Schlumbergera jest bardziej efektywna w przypadku badań warstw gruntowych o zmiennej strukturze, np. gdy chcemy ocenić zmiany rezystywności wraz z głębokością.

Cechy dodatkowe

• Pomiar rezystancji elektrod pomocniczych RH i RS
• Pomiar napięć zakłócających do 100 V
• Sygnalizacja rozładowania baterii
• Wybór maksymalnego napięcia pomiarowego (25 V i 50 V)
• Funkcja automatycznego wyłączenia
• Wprowadzanie odległości między elektrodami przy pomiarze rezystywności gruntu w metrach (m) i stopach (ft)
• Pamięć 990 pomiarów (10 banków po 99 komórek)

Opis

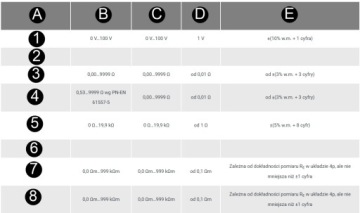

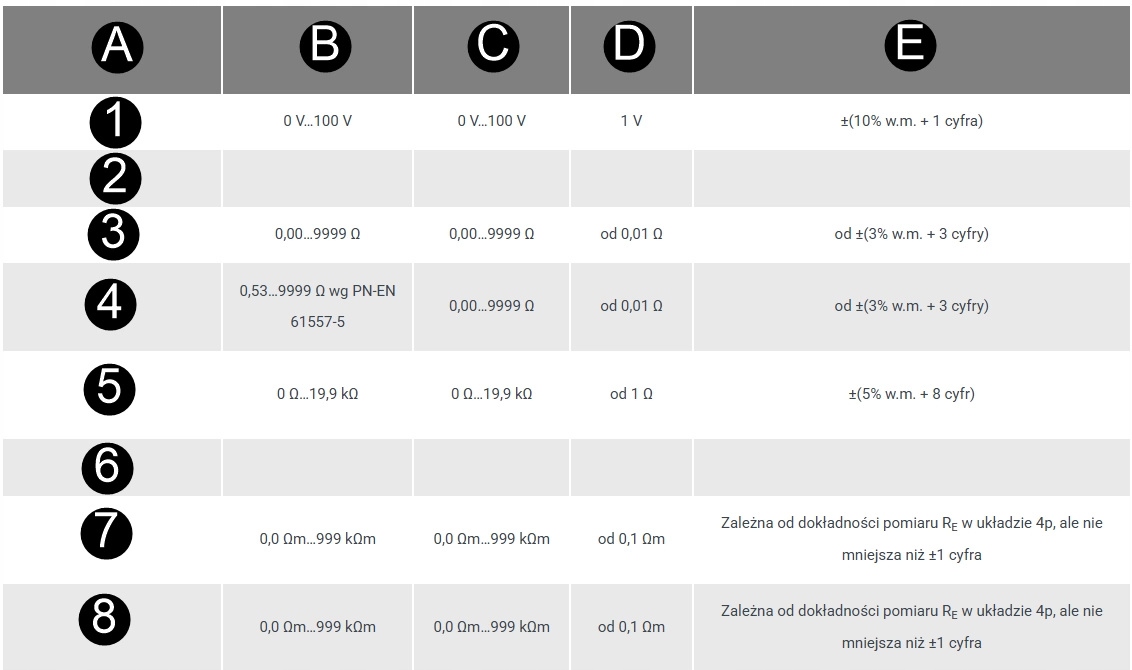

Dane techniczne

A. Funkcje pomiarowe

B. Zakres pomiarowy

C. Zakres wyświetlania

D. Rozdzielczość

E. Dokładność
