Adapter BGA64 ZIF + 4 ramki dla programatora XGecu T76

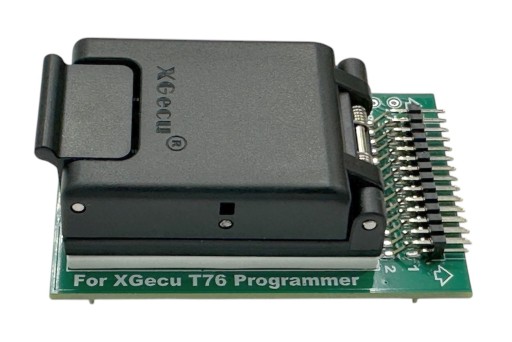

Adapter BGA64 ZIF - oryginalny adapter przeznaczony do programowania  pamięci NOR flash w obudowie BGA64 (SMD)  o wymiarach 11x13, 10x13, 10x15mm i 12x18mm z rastrem 1,0mm  dedykowany dla programatora XGecu T76.

Wersja z podstawką ZIF typu Clamshell .

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

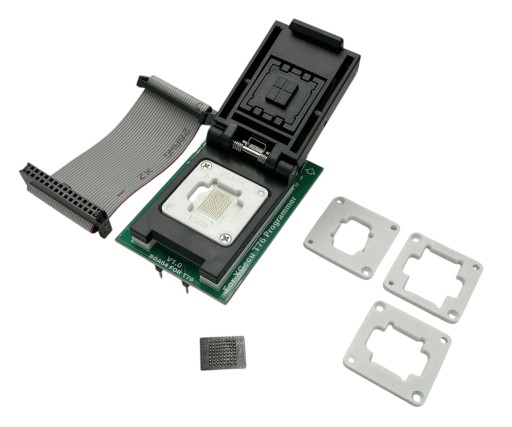

Adapter ma konstrukcję modułową i składa się z:

• Adaptera z podstawką ZIF BGA64 r=1.0mm
• Ramki pozycjonującej 11x13mm
• Ramki pozycjonującej 10x13mm
• Ramki pozycjonującej 10x15mm
• Ramki pozycjonującej 12x18mm

Odpowiednią ramkę przykręcamy do podstawki ZIF umieszczonej na adapterze BGA64

Budowa taka umożliwia stosowanie jednego adaptera do różnych układów

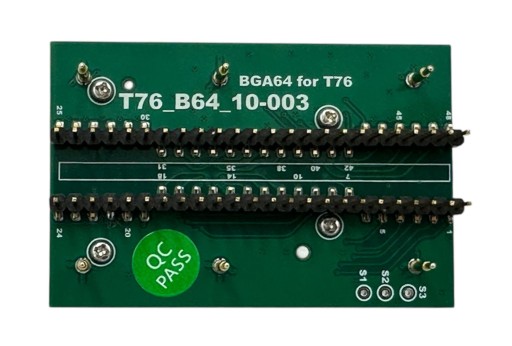

- Wyprowadzenia: BGA 64 -pin (EBGA64)  --> DIP 48+28 pin - dedykowane wyłącznie dla programatora XGecu T76

- Raster (odległość między wyprowadzeniami układu) - 1,0mm

- Wymiary układów: 11x13mm, 10x13mm, 10x15mm i 12x18mm

- Wyprowadzenia DIP na listwach typu GoldPin dla podstawek typu ZIF.

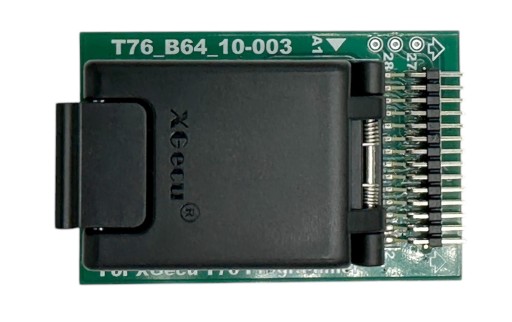

Oznaczenie XGecu: T76_B64_10-003

Przedmiotem sprzedaży jest sam adapter.

Programator i układ widoczne na zdjęciu są przedstawione wyłącznie w celach poglądowych.
