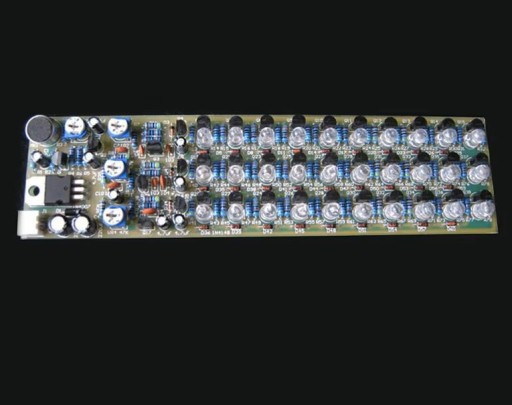

Индикатор уровня звука 30 светодиодных трех цветов с DIY Kit Microphone

Wskaźnik poziomu dźwięku

30 Led trzy kolory:

niebieski, zielony, czerwony

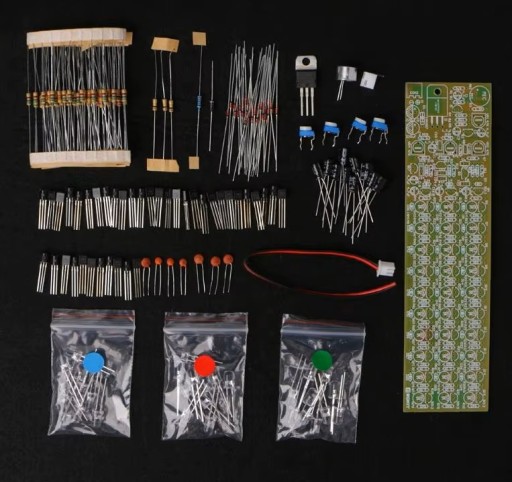

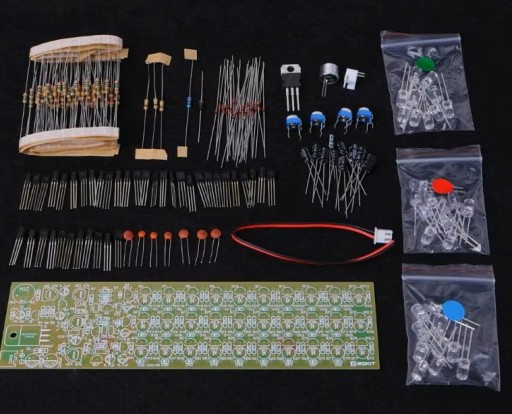

układ do samodzielnego montażu , lutowania.

Z mikrofonem aktywowany dźwiękem

Napięcie zasilania: 9 V -15 V;

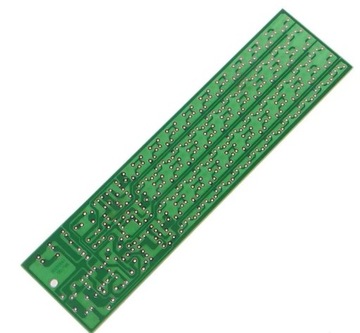

Wymiary PCB: 160 mm  x 42 mm.

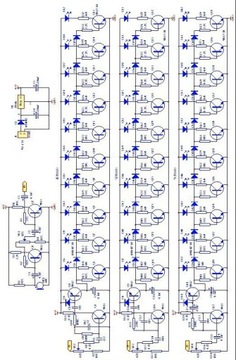

Obwód składa się głównie z obwodu mocy, obwodu wzmacniacz Audio, obwodu dzielącego częstotliwość i obwodu sterownika LED.

1) obwód zasilania: napięcie wyjściowe mocy wynosi 9V -- 15V. D1 może uniknąć rozgraniczenia trzech regulatorów końcowych, gdy polaryzacja  jest podłączona w niewłaściwy sposób. Po filtrowaniu c4, trzy regulator końcowe L7806 zapewnią całemu obwodowi stabilne napięcie 6V.

2  )  Obwód wzmacniacz Audio: mikrofon elektretowy MK1 przenosi uzyskany dźwięk na sygnał elektryczny, który zostanie wzmocniony dwukrotnie przez Q1 i Q2. W tym momencie UR1 może dostosować rozmiar sygnału Q2 w celu dostosowania czułości całego obwodu.

3  )  Obwód podziału częstotliwości: trzy obwody dzielące częstotliwość są dodawane, aby wskazać poziom elektryczny na różnych częstotliwościach, ponieważ jest on wyposażony w trzy sekcje wskaźnika LED w oddzielny sposób. VR2, VR3 i VR4 są używane do regulacji czułości wskaźnika LED na różnych częstotliwościach. Sygnał dźwiękowy z trzech różnych częstotliwości można rozróżnić zgodnie z różnymi możliwościami C6, C10 i C11. Kolektory Q4, Q5 i Q18 mogą uzyskać trzy różne częstotliwości i napięcia po podzieleniu i wzmocnieniu przez diodę i tranzystor. Poziom napięcia zależy od wielkości dźwięku z zewnątrz.

4  )  Obwód sterownika LED: w każdej częstotliwości znajduje się 9 sztuk diody 1 n4148. Jeśli dźwięk jest głośniejszy, wyższe napięcie zostanie uzyskane przez złącze Q4,Q5 i Q18, a więcej 1 n4148 rozpocznie pracę. Wtedy więcej led będzie się  świecić.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
