2 x NIWELATOR OPTYCZNY ELN 24 ZESTAW N12-EASY STATYW ŁATA POKROWIEC GEOFENN

Rutynowy niwelator optyczny serii ELN 24 w zestawie z akcesoriami. Przyrząd pomiarowy uznanej marki wyposażony w dobrej jakości mechanikę i optykę. Zestaw przeznaczony dla oszczędnych wykonawców poszukujących przyrządu z kompletnym osprzętem w najlepszej cenie. Umożliwia komfortowe i dokładne pomiary na każdej budowie.

Model ELN 24 o kompaktowych rozmiarach, należy do linii ekonomicznej Ecoline niemieckiej marki GEO-FENNEL specjalizującej się od ponad 160 lat w konstrukcji przyrządów pomiarowych.

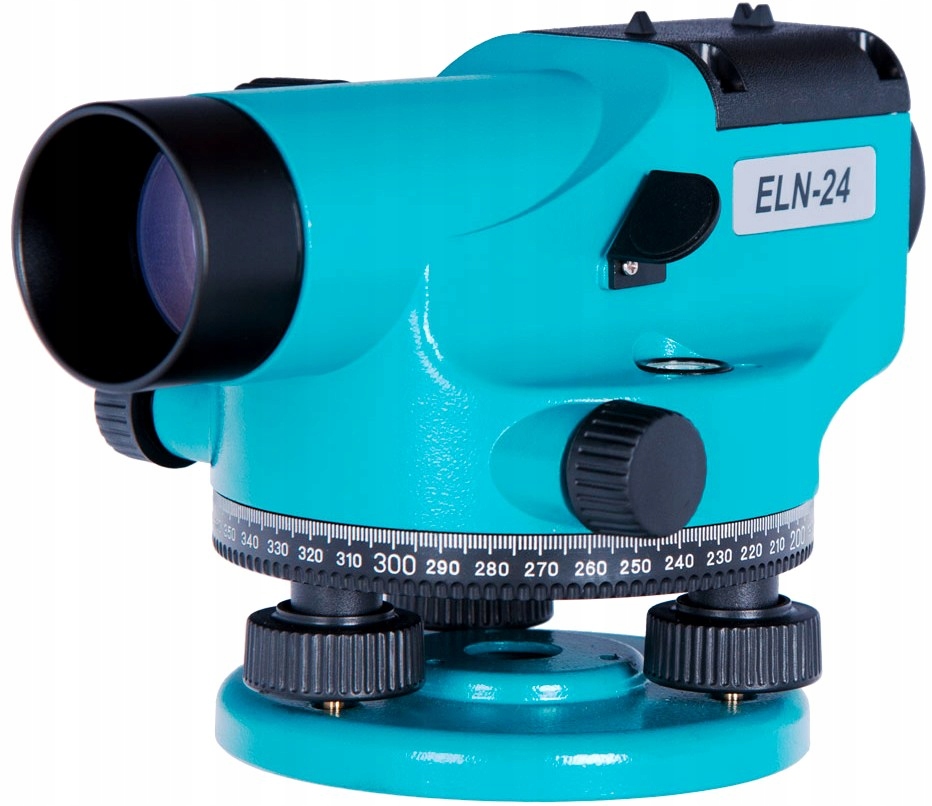

Niwelator optyczny ELN 24 to podstawowy model niwelatora o sprawdzonej jakości, który może zostać wykorzystany do rutynowych pomiarów niwelacyjnych na budowie. Dokładne poziomowanie w każdym położeniu lunety zapewnia automatyczny kompensator. Proste celowanie przy pomocy muszki i szczerbinki oraz precyzyjne nastawianie ostrości dużym pokrętłem przyspieszają pracę. Kompletny zestaw wyposażony w niwelator, statyw i łatę, jest gotowy do pracy bezpośrednio po rozpakowaniu.

Przyrządy pomiarowe GEO-FENNEL od ponad dwudziestu lat są z powodzeniem używane na polskich budowach.

Jest gotowy do pracy natychmiast po otwarciu firmowego opakowania.

Naprawy gwarancyjne i pogwarancyjne niwelatorów GEO-FENNEL wykonywane są w autoryzowanych lokalnych serwisach przyrządów pomiarowych na terenie całego kraju oraz w centralnym serwisie u dystrybutora.

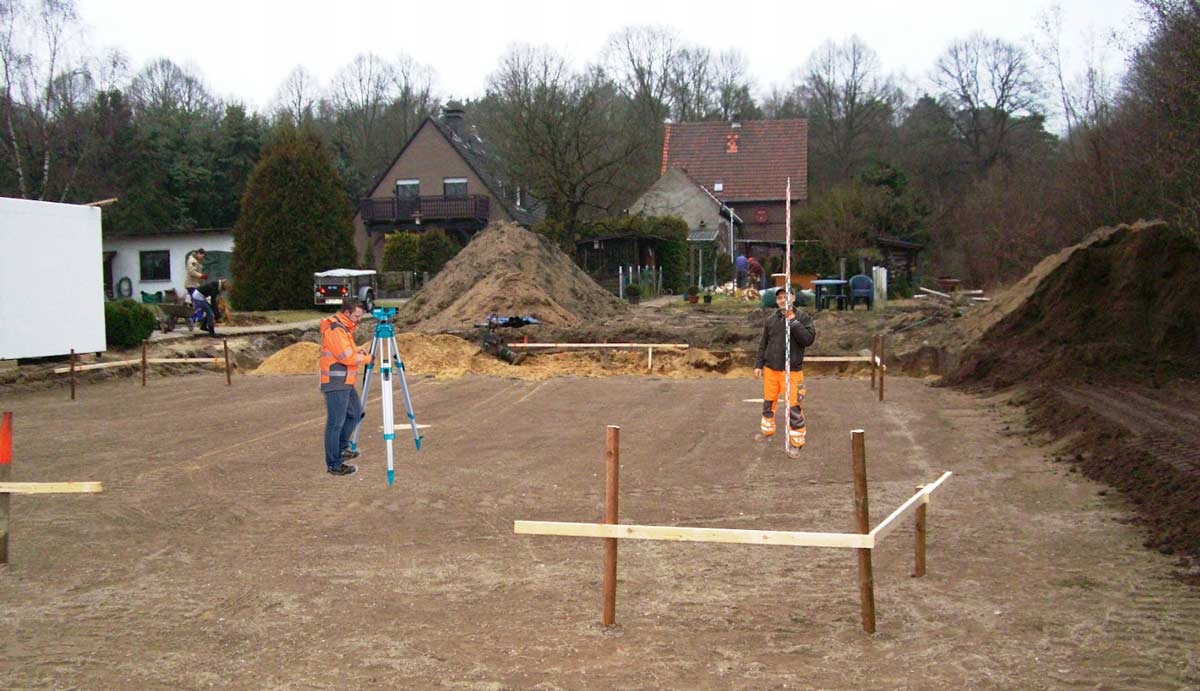

Niwelator optyczny ELN 24 to sprawdzony przyrząd pomiarowy, który służy do ustalania różnicy wysokości przy pomocy łaty niwelacyjnej. Zadanie wykonywane jest w warunkach terenowych przez dwie osoby. Jedna osoba dokonuje obserwacji przez lunetę niwelatora, druga przemieszcza się z ustawioną pionowo łatą z podziałem geodezyjnym.

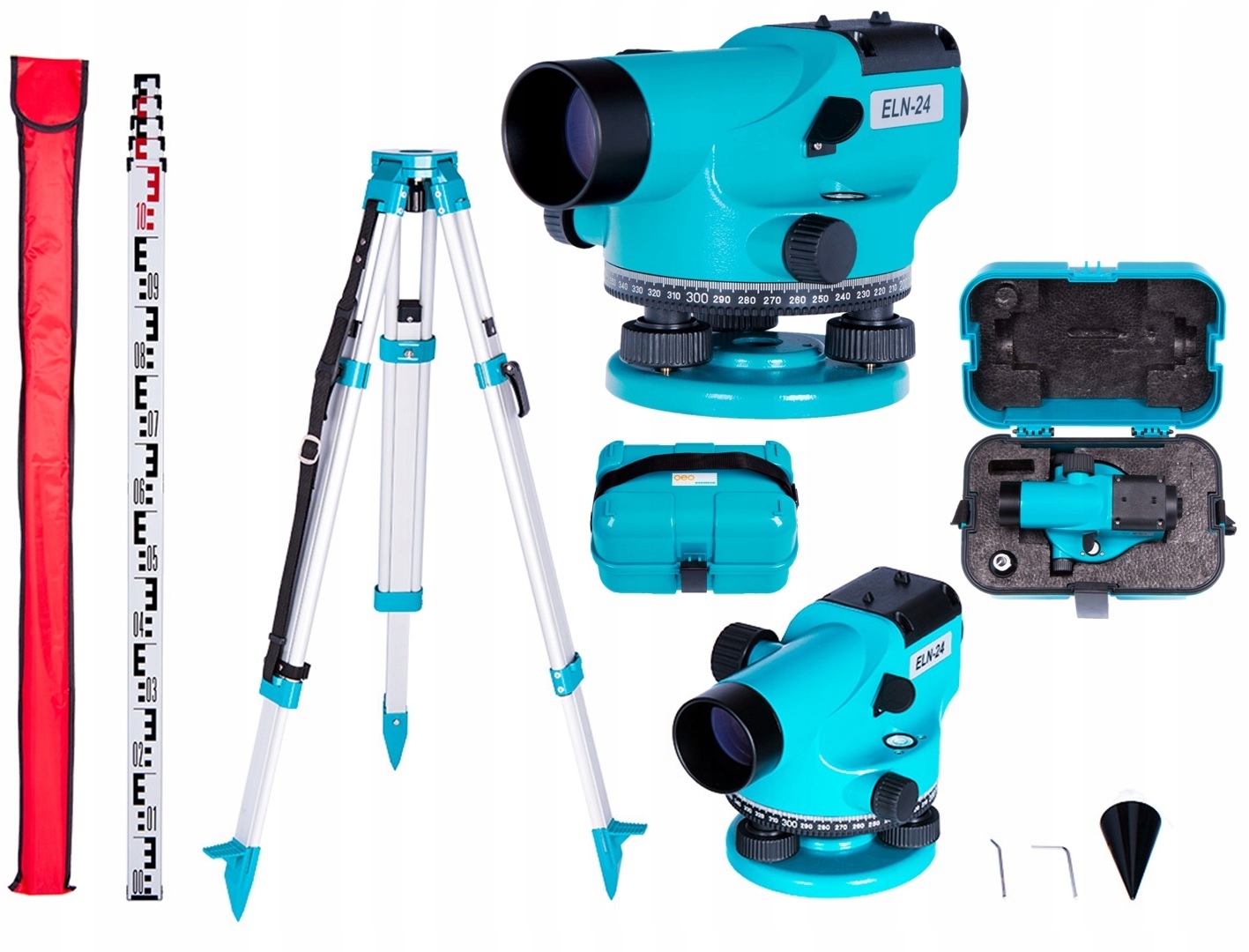

Skonfigurowany w oparciu o dobrej jakości akcesoria zestaw do niwelacji składa się z niwelatora optycznego, statywu aluminiowego oraz pięciometrowej łaty niwelacyjnej. Zastosowanie solidnych komponentów oraz okazyjna cena całego zestawu stanowią jedną z najbardziej atrakcyjnych ofert markowego sprzętu pomiarowego z dostępnych na rynku.

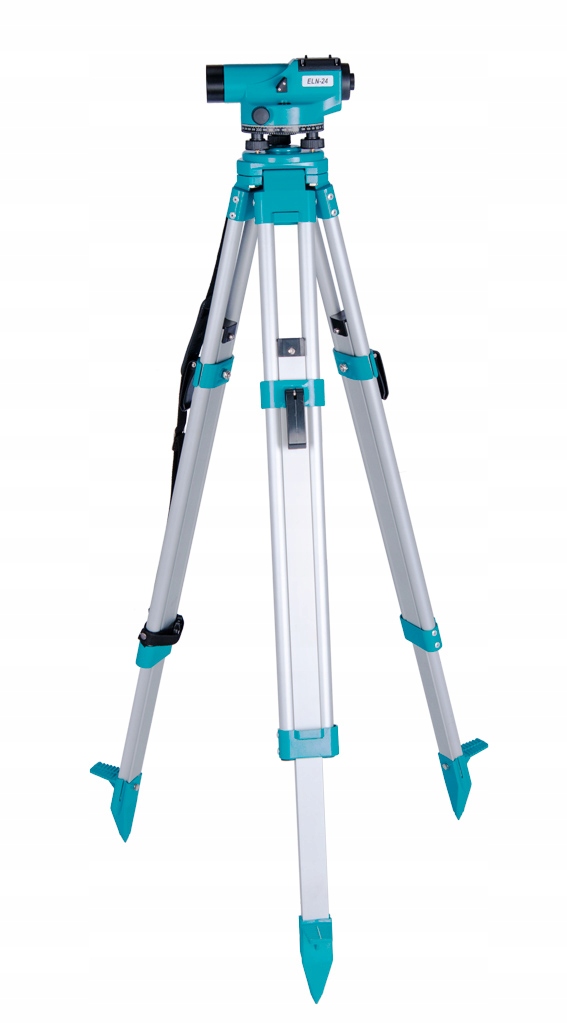

Niwelator może zostać błyskawicznie rozstawiony na placu budowy i przygotowany do pomiarów. Przy pomocy śruby sprzęgającej mocujemy niwelator do dołączonego statywu. Dzięki solidnej konstrukcji statyw sprawdzi się doskonale jako podstawa niwelatora podczas wszelkich pomiarów terenowych.

Niwelator oferowany przez wyspecjalizowaną w technice pomiarowej markę GEO-FENNEL jest wyposażony w dobrej jakości optykę. Dzięki systemowi tłumienia, drgania obudowy instrumentu, spowodowane czynnikami zewnętrznymi są wygaszane. Obraz widziany w lunecie jest stabilny.

Dopełnieniem zestawu jest pięciometrowa łata niwelacyjna, dzięki której możliwy jest dokładny pomiar różnicy wysokości praktycznie w każdym terenie.

Nowoczesny niwelator optyczny do prac na każdej budowie z kompletnym wyposażeniem:

• Profesjonalny niwelator do niwelacji w terenie - w kompletnym zestawie gotowym do pracy - oferowany w super cenie.
• Kompensator tłumiony magnetycznie – automatyczne poziomowanie osi celowej.
• Duże powiększenie lunety – łatwy odczyt nawet z bardzo odległej łaty.
• Duży otwór obiektywu – jasny obraz łaty w niekorzystnych warunkach oświetleniowych w pomieszczeniach, o zmroku itp.
• Bezstopniowe dwustronne leniwki – szybkie i płynne kierowanie lunety na łatę.
• Celownik zgrubny – łatwe celowanie na łatę bez patrzenia w lunetę.
• Lusterko libelli pudełkowej – wygodne poziomowanie z każdej pozycji.
• Ustawiane koło poziome – łatwe wytyczanie kątów według projektu.
• Całkowicie metalowa obudowa – stabilność i skuteczna ochrona przed uszkodzeniem.
• Dobrej jakości statyw o rozstawie 87-148 cm.

DANE TECHNICZNE :

NIWELATORA GEO-FENNEL ELN24 ,

STATYWU ,

ŁATY ,

Statyw budowlany EBT 20

dostępny wyłącznie w komplecie

NazwaWartość

Typ głowicy płaska, trójkątna

Wymiary głowicy (wysokość trójkąta) 112 mm

Średnica otworu w głowicy 42 mm

Typ śruby sprzęgającej uniwersalna 5/8'' x 11

Efektywna wysokość rozstawienia 92 do 149 cm

Masa statywu 3,02 kg

Wymiary transportowe statywu (długość/średnica) 96,5 x 13 cm

Pokrowiec na łatę EBS 15 w komplecie

Wymiary pokrowca 123 x 11 cm

Masa pokrowca 107 g

Zamknięcie pokrowca rzep

Długość nadrukowanej podziałki 5 m

Podziałka front/tył E/mm

Liczba segmentów 5

Wymiary przekroju profilu dolnego 52 x 28 mm

Wymiary przekroju profilu górnego 32 x 10 mm

Odczyt podziałki milimetrowej od dołu

Masa łaty bez pokrowca 1,32 kg

Wymiary transportowe łaty 123 x 5,8 x 4 cm

Niwelator optyczny ELN 24 w komplecie

Średni błąd na 1 km podwójnej niwelacji 2,0 mm

Powiększenie lunety 24x

Średnica obiektywu 36 mm

Najkrótsza celowa 0,3 m

Zakres pracy kompensatora ±15’

Dokładność kompensatora ±0,5”

Libella sferyczna 8‘/2 mm

Koło poziome 400g

Klasa szczelności obudowy IP 54

Masa instrumentu 1,31 kg

Wymiary transportowe instrumentu 27x19x19 cm

1. Niwelator optyczny ELN 24.
2. Statyw budowlany EBT 20.
3. Pokrowiec na łatę EBS 15.
4. Igła rektyfikacyjna płytki krzyża kresek.
5. Klucz imbusowy do rektyfikacji libelli.
6. Pion sznurkowy z zawieszką.
7. Pojemnik transportowy.

ZASTOSOWANIE:

• Drogi i koleje: wykopy, nasypy, skarpy, podsypka, nawierzchnie.: Wyznaczanie i pomiar rzędnych obiektów o średniej precyzji posadowienia.
• Mosty i wiadukty: fundamenty, pale, podpory, szalunki, nawierzchnie.: Wyznaczanie i pomiar rzędnych obiektów o średniej precyzji posadowienia.
• Budowle hydrotechniczne: fundamenty, pale, podpory, konstrukcje, szalunki, rury, palisady.: Wyznaczanie i pomiar rzędnych obiektów o średniej precyzji posadowienia.
• Cieki i zbiorniki wodne: przebieg, ukształtowanie dna, obwałowania, skarpy, ścianki szczelne.: Pomiar i wyznaczenie rzędnych.
• Uzbrojenie podziemne: wykopy, rurociągi, kanały prefabrykowane, studzienki, komory, armatura.: Wyznaczanie i pomiar rzędnych obiektów o średniej precyzji posadowienia.
• Place wielko-powierzchniowe: parkingi, place składowe, lądowiska.: Wyznaczanie i pomiar rzędnych obiektów o średniej precyzji posadowienia.
• Stadiony: boiska, bieżnie, trybuny, maszty.: Pomiar i wyznaczenie rzędnych.
• Tereny sportowo-rekreacyjne: pola golfowe, hipodromy, strzelnice, parkury, tory.: Pomiar i wyznaczenie rzędnych.
• Place sportowe: boiska, bieżnie, rzutnie, skocznie, korty tenisowe.: Pomiar i wyznaczenie rzędnych.
• Przygotowanie placu budowy: plantowanie terenu, grodzenie.: Pomiar i wyznaczenie rzędnych.
• Fundamenty: wykopy, ławy drutowe, szalunki, wylewanie, murowanie.: Pomiar i wyznaczenie rzędnych.
• Stan surowy: ściany, stropy, kominy, dźwigary, prefabrykaty.: Pomiar i wyznaczenie rzędnych.
• Instalacje zewnętrzne: wykopy, rury, studzienki, zawory, pokrywy, kratki.: Pomiar i wyznaczanie rzędnych.
• Tereny wokół budynków: podwórka brukowane, trawniki, alejki, mała architektura.: Pomiar i wyznaczenie rzędnych.
• Krajobraz i ogród: ogrodzenia, trawniki, oczka wodne, alejki, wiaty, sztuczne formy terenu.: Pomiar i wyznaczenie rzędnych.
• Chodniki, podjazdy, dojazdy: nawierzchnie, krawężniki, zieleń.: Pomiar i wyznaczenie rzędnych.
• Wyposażenie techniczne: zbiorniki, dystrybutory paliw, przewody, klimatyzatory, podnośniki itp.: Pomiar i wyznaczenie rzędnych.
• Projektowanie, kosztorysowanie, nadzór, obmiary.: Pomiar rzędnych.
