RP2350A USB Mini Board - двухъядерный микроконтроллер SKU:30274

Waveshare RP2350A USB Mini Development Board, Based On Raspberry Pi RP2350A Dual-core & Dual-architecture Microcontroller, 150MHz Operating Frequency

Kod producenta: SKU:30274

Dodatkowe informacje: https://www.waveshare.com/wiki/RP2350-USB-A

Mini płytka rozwojowa Waveshare RP2350A USB opartą na oficjalnym mikrokontrolerze Raspberry Pi. Urządzenie wykorzystuje unikalny, dwurdzeniowy system – ARM Cortex-M33 oraz Hazard3 RISC-V, osiągający częstotliwość do 150 MHz. Dzięki kompaktowym rozmiarom, 15 wielofunkcyjnym pinom GPIO oraz portowi USB kompatybilnemu z USB 2.0/1.1, moduł doskonale integruje się z każdym projektem. Dodatkowo, zastosowana technologia castellated umożliwia łatwe lutowanie bezpośrednio do płytki nośnej, a funkcje takie jak drag-and-drop programowanie, 520 KB pamięci SRAM, 2 MB wbudowanej pamięci Flash oraz liczne interfejsy (SPI, I2C, UART, ADC, PWM) czynią z niego idealne rozwiązanie dla entuzjastów elektroniki i profesjonalistów.

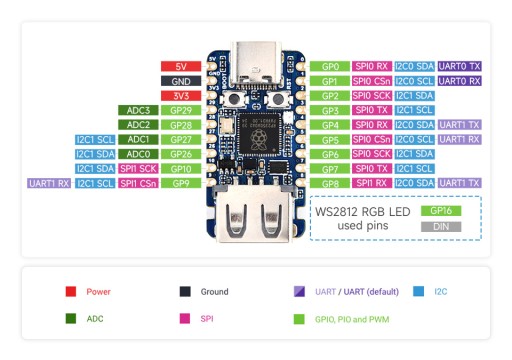

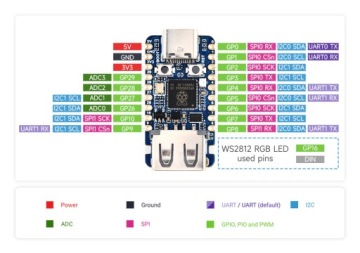

Moduł Waveshare RP2350A USB wyróżnia się bardzo rozbudowanym zestawem interfejsów, które umożliwiają szeroką integrację z różnorodnymi urządzeniami:

• 15 wielofunkcyjnych pinów GPIO: Umożliwiają elastyczne połączenia z czujnikami, przekaźnikami czy innymi peryferiami, pozwalając na łatwą adaptację do specyficznych potrzeb projektu.
• USB 2.0/1.1: Wbudowany port USB umożliwia szybkie programowanie poprzez metodę drag-and-drop, a także łatwą komunikację z komputerem.
• Interfejsy SPI (2 sztuki): Szybka transmisja danych z urządzeniami takimi jak pamięci flash czy wyświetlacze, co zwiększa funkcjonalność systemu.
• Interfejsy I2C (2 sztuki): Idealne do łączenia z różnorodnymi czujnikami i modułami peryferyjnymi, umożliwiając stabilną i niezawodną komunikację.
• UART (2 porty): Umożliwiają komunikację szeregową z urządzeniami zewnętrznymi, co jest przydatne przy integracji z systemami automatyki i monitoringu.
• Przetworniki ADC (4 × 12-bit): Zapewniają precyzyjny odczyt sygnałów analogowych, co jest kluczowe przy pomiarach i zbieraniu danych z czujników.
• Kanały PWM (14): Umożliwiają sterowanie elementami takimi jak silniki czy oświetlenie LED, pozwalając na precyzyjne zarządzanie mocą.
• Programowalne maszyny stanów PIO (12): Pozwalają na tworzenie niestandardowych interfejsów i rozwiązań peryferyjnych, dostosowanych do specyficznych wymagań projektu.

Dzięki tak kompleksowemu zestawowi interfejsów, moduł RP2350A USB stanowi idealne rozwiązanie zarówno dla entuzjastów elektroniki, jak i profesjonalistów, którzy potrzebują elastycznego i wydajnego narzędzia do realizacji swoich projektów.

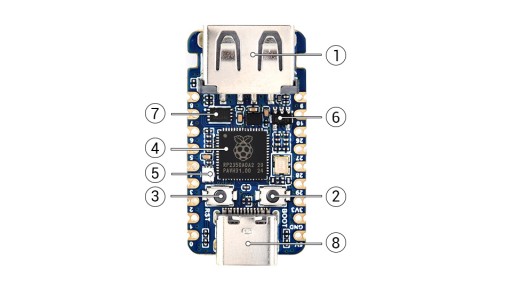

• USB 2.0 Type A: Obsługuje tryb host lub urządzenie dzięki wykorzystaniu PIO.
• USB Type-C: Służy do programowania, wspiera USB 1.1 w trybie host/urządzenie.
• RP2350A: Dwurdzeniowa i dwusystemowa architektura, pracująca z maksymalną częstotliwością 150 MHz.
• Przycisk BOOT: Naciśnij podczas resetu, aby wejść w tryb pobierania oprogramowania.
• Przycisk RESET: Umożliwia szybki restart systemu w trakcie testów lub debugowania.
• WS2812: Efektowna dioda RGB, idealna do wizualnej sygnalizacji stanu.
• RT9013-33GB: Stabilny regulator LDO 500 mA o niskim poziomie szumów i ultraszybkiej reakcji.
• W25Q16JVUXIQ: 2 MB pamięci NOR-Flash, idealnej do przechowywania oprogramowania i danych.
