Измерительный зонд (зажим) MSOP8 (R=0,65 мм) с кабелем и адаптером

Sonda pomiarowa MSOP8 (8-Lead Mini Small Outline Package with Exposed Pad [MINI_SO_EP]) - umożliwia badanie bądź programowanie układów (np. procesorów czy pamięci) w obudowach 8-pin MSOP R=0,65mm bez konieczności ich wylutowywania z płytki drukowanej.

Sonda oparta jest o 8 niezależnych igieł typu pogo-pin.

Podczas dociśnięcia każda z igieł trafia na odpowiednie wyprowadzenie układu/padu MSOP8

Ze względu na gęsty raster R=0,65 poszczególne igły pogo-pin ułożone są naprzemiennie.

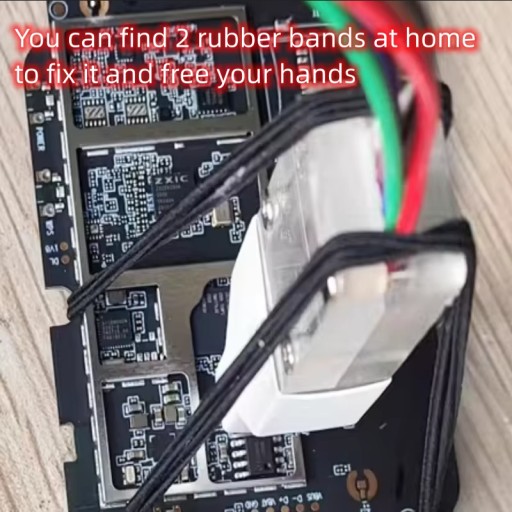

Sondy są alternatywą dla klipsów pomiarowych. W odróżnieniu od nich wymagają trzymania całej sondy na czas programowania bądź pomiaru.

Umożliwiają jednak czasami lepsze i bardziej precyzyjne dojście do wyprowadzeń układów niż tradycyjne klipsy (np. tam, gdzie blisko wokół układu znajdują się inne elementy uniemożliwiające zastosowanie tradycyjnego klipsa)

Akrylowa przegroda na końcu wyprowadzeń zapewnia ochronę igieł i ich równe precyzyjne prowadzenie

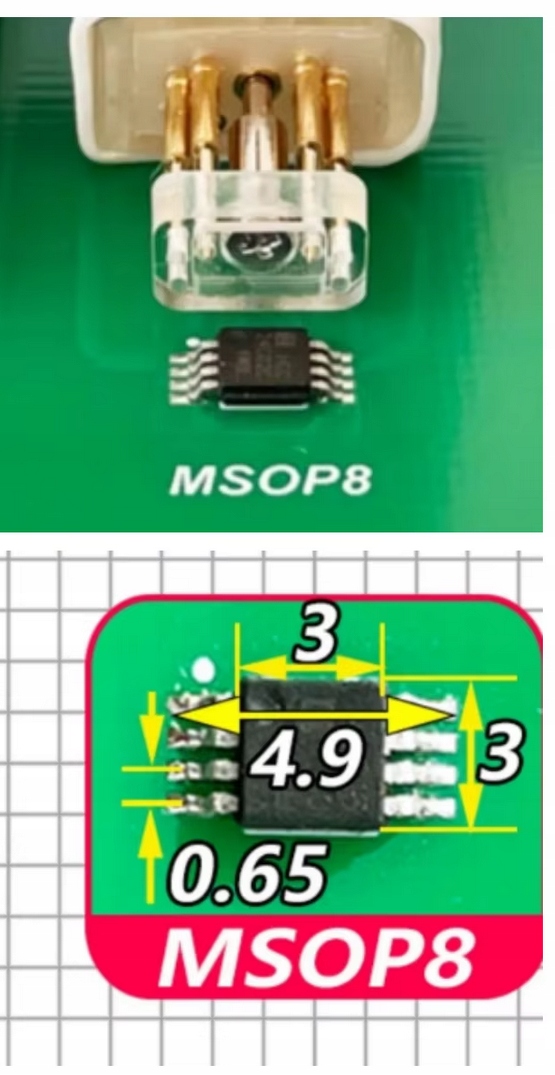

Rozstaw między wyprowadzeniami testowanego elementu: 0,65mm

Odległość między rzędami wyprowadzeń: 3,1/4.8mm

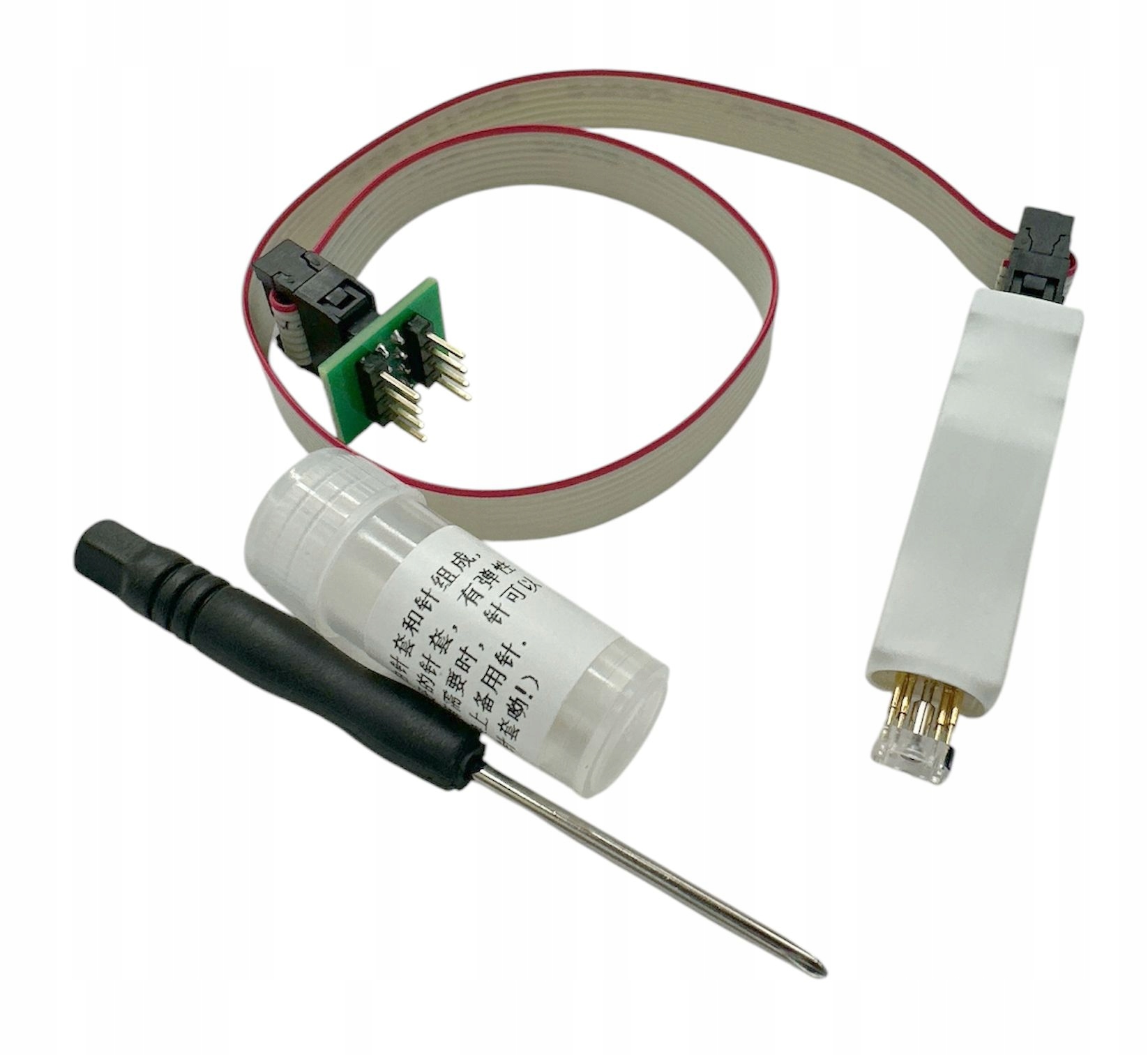

Wyprowadzenia klipsa w postaci taśmy o długości ok. 30cm zakończonej standardowym gniazdem IDC 2x4-pin (w rozstawie 2mm).

W zestawie z klipsem jest również adapter z przejściem IDC-DIL8 (DIP)

Przegroda sondy jest zamocowana miniaturową śrubką - co umożliwia wymianę igieł w przypadku ich uszkodzenia.

W komplecie 2 zapasowe igiełki pogo-pin, śrubka i miniaturowy wkrętak krzyżowy.

Powyższa sonda przeznaczona wyłącznie dla obudowy MSOP (wąskiej obudowy z R=0,65) W naszej ofercie posiadamy również sondy dla innych obudów (SOIC, WSON oraz TSSOP)
