РЕГУЛЯТОР МОЩНОСТИ ДВИГАТЕЛЯ ВОДИТЬ 12V 24V 50V 40A PWM DC

REGULATOR MOCY SILNIKA LED 12V 24V 50V 40A PWM DC

Sterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu 10 lub 50V stosowany zwykle w maszynach, pojazdach itp.

Regulator może pracować pod obciążeniem ciągłym 40A.

Regulacji dokonujemy widocznym potencjometrem na długim przewodzie.

Regulator posiada możliwość zmiany kierunku pracy odbiornika za pomoca przełącznika, przełącznik posiada pozycję 0 - brak zasilania odbiornika.

Potencjometr wysposażony jest we wbudowany włącznik, co ułatwia ekspolatację.

Regulator posiada wyświetlacz, wskazuje on % napięcia wyjściowego w stosunku do wejściowego (0-100%).

Regulator pozwala również na pracę z np. oświetleniem (zwykłe żarówki 10-50V czy np. grzałki elektryczne 10-50V).

Regulacja odbywa się w technologii impulsowej PWM, więc straty mocy są niewielkie (regulator jest wyposażony w fabryczne radiatory).

Dane techniczne:

• płynna regulacja obrotów w zakresie: 0%, 5 - 99%
• regulator posiada funkcję wyłączenia - pozycję 0, przez co nie jest wymagana instalacja dodatkowego włącznika przed układem;
• zmiana kierunku pracy odbiornika;
• wyświetlacz stosunku napięć na przewodzie 20 cm;
• pozycja "0" - brak napięcia na odbiorniku;
• niski poziom generowanych zakłóceń;
• częstotliwość pracy PWM: 15KHz;
• potencjometr: 100K Ohm z włącznikiem;
• zasilanie - 10-55V DC;
• wymiary płytki z obudową 110  x 78 x 36 mm;
• waga: 225g;
• regulator posiada potencjometr na przewodzie 20 cm;
• otwory montażowe na płytce;
• otwory montażowe na osłonie.

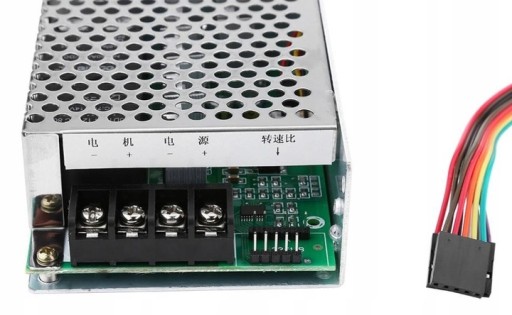

Sposób podłączenia:

1. Wyjście (silnik)
2. Wyjście (silnik)
3. Zasilanie -
4. Zasilanie +

Dopuszczalna moc obciążenia: 0.01-2000 W:

• Napięcie pracy 12 V: 12 V * 40A = 480 W (max)
• Napięcie pracy 24 V: 24 V * 40A = 960 W (max)
• Napięcie pracy 36 V: 36 V * 40A = 1440 W (max)
• Napięcie pracy 50 V: 50 V * 40A = 2000 W (max)

Zastosowania:

• Regulacja obrotów silników DC do 2000W;
• Regulacja natężenia światła (ściemniacz) LED;
• Płynna regulacja obrotów silników DC;
• Sterowanie cewkami zaworów;
• Regulacja temperatury grzałek, grzejników itp.

1. Zmiana kierunku pracy odbiornika
2. Potencjometr z włącznikiem
3. Wyświetlacz % napięcia na wyjściu

Zastosowania:

• Regulacja obrotów silników DC do 2000W;
• Regulacja natężenia światła (ściemniacz) LED;
• Płynna regulacja obrotów silników DC;
• Sterowanie cewkami zaworów;
• Regulacja temperatury grzałek, grzejników itp.

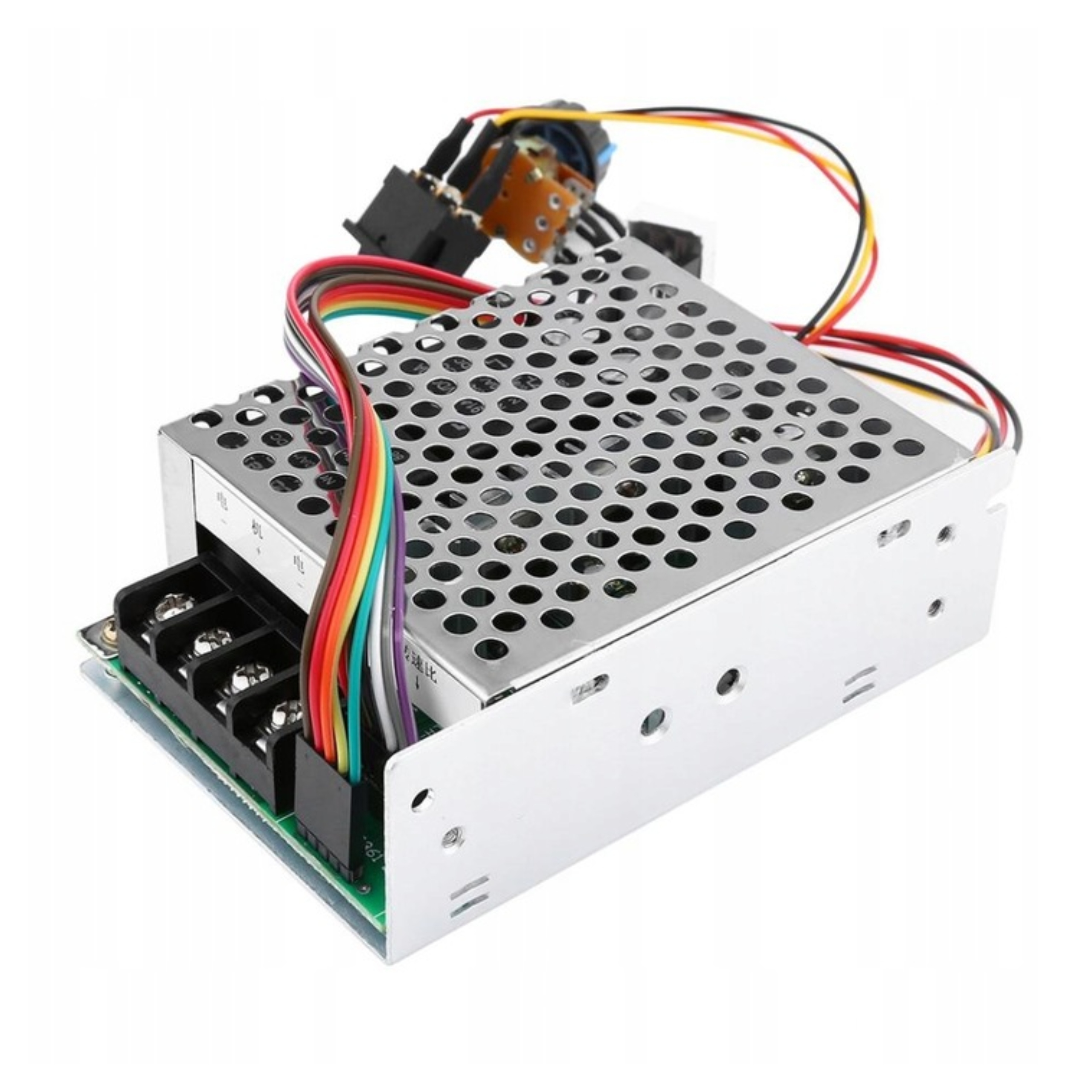

Regulator to kompletny, zmontowany moduł (płytka, radiatory) jak na fotografii.

Wystarczy podłączyć zasilanie 10-55V oraz odbiornik.

Zestaw zawiera:

• Regulator obrotów 10-50V 40A ze zmianą kierunku pracy odbiornika;
• Stalowa obudowa regulatora.
