Timer Minutnik z alarmem nauka lutowania JABel

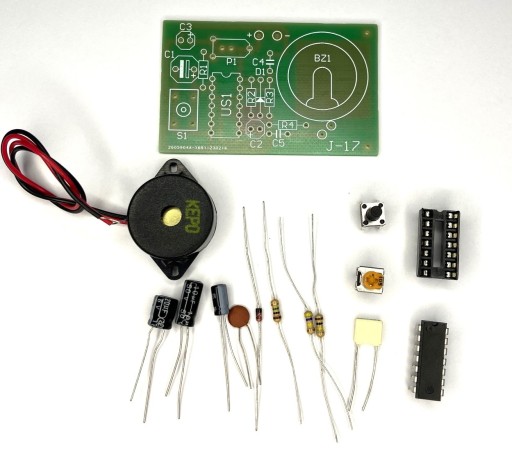

Timer minutnik elektroniczny

Odmierza przedziały czasu od 30 s do 10 minut

do własnoręcznego montażu, lutowania.

Układ  łatwy w montażu .

Czas montażu 60 minut.

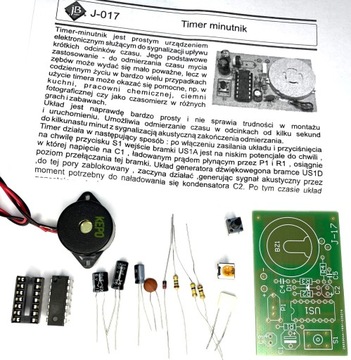

Timer-minutnik jest prostym urządzeniem

elektronicznym służącym do sygnalizacji upływu krótkich odcinków czasu.

Umożliwia odmierzanie czasu w odcinkach od kilku sekund

do kilkunastu minut z sygnalizacją akustyczną zakończenia

odmierzania.

Zasilanie: 9V

Rozmiar PCB: 60 x 40 mm

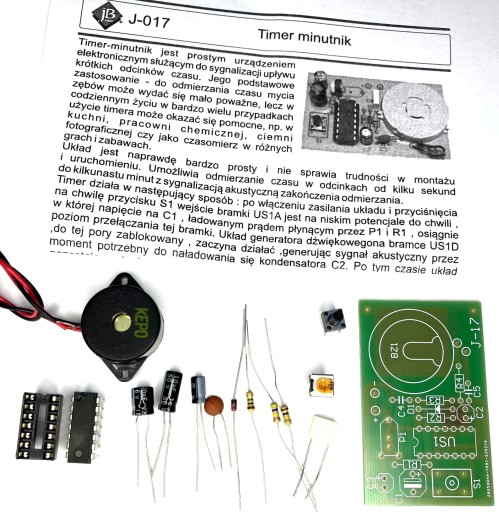

Timer działa w następujący sposób : po włączeniu zasilania układu i przyciśnięcia na chwilę przycisku S1 wejście bramki US1A jest na niskim potencjale do chwili , w której napięcie na C1 , ładowanym prądem płynącym przez P1 i R1 , osiągnie poziom przełączania tej bramki. Układ generatora dźwiękowego na bramce US1D ,do tej pory zablokowany , zaczyna działać ,generując sygnał akustyczny przez moment potrzebny do naładowania się kondensatora C2. Po tym czasie układ pozostaje w stanie spoczynkudo następnego naciśnięcia S1. Potencjometrem P1 ustawia się długość odmierzanego odcinka czasu.

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
