SZABLON DO WIERCENIA WZORNIK ZNACZNIK DO MIMOŚRODÓW Blum 42.0700.01 SMB-1

Szablon do wiercenia otworów pod mimośrody Blum 42.0700.01

Precyzyjne narzędzie do wiercenia otworów do połączeń mimośrodowych z opcją wzmocnienia przy użyciu kołka o średnicy 8 mm. Szablon skraca czas pracy, eliminując potrzebę ręcznego mierzenia i oznaczania. Dzięki dokładnemu rozstawowi otworów gwarantuje idealne dopasowanie elementów, tworząc trwałe i solidne połączenia. Wysoka jakość wykonania oraz wytrzymałe tuleje ze stali hartowanej zapewniają długą żywotność i niezawodność podczas użytkowania.

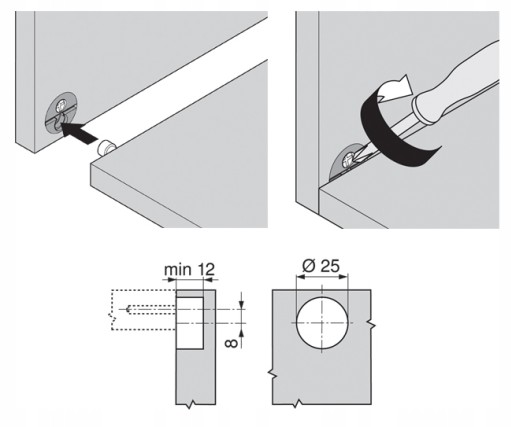

Wykonanie otworu pod trzpień w wieńcu po lewej stronie materiału

✅ Materiał tworzywo sztuczne odporne na uszkodzenia, trwały i lekki doskonały do warsztatu stolarskiego.

✅ Tulejki wiertarskie hartowane oraz szlifowane o twardości 60 HRC, zapewniają maksymalną precyzję oraz długą żywotność.

✅ Tuleja pod mimośród o średnicy fi 25,2 mm, rozwiązanie to eliminuje problem zacinania się wiertła i jest kompatybilny ze wszystkimi wiertłami dostępnymi na rynku.

✅ Dedykowany do płyt o grubości 18 mm.

✅ Blokady boczne umożliwiają dokładne pozycjonowanie przy krawędzi płyty, eliminując błędy podczas wiercenia.

✅ Miejsce na ścisk stolarski - możliwość stabilnego zamocowania szablonu dla jeszcze większej precyzji i komfortu pracy.

✅ Szablon posiada wcięcia ułatwiające oznaczenie osi tulejek.

✔️Wymiary szablonu: 100 mm x 90 mm x 40 mm

✔️Odległość mimośrodu od krawędzi płyty 17 mm

✔️Odległość mimośrodu do blokady bocznej 50 mm

✔️Rozstaw otworów: 32 mm

✔️Średnice otworów, płyta górna: Ø25,2 mm, 2x Ø8 mm

✔️Średnice otworów, płyta dolna: 2x Ø8 mm, Ø5 mm

✔️Tolerancja wymiarów +/- 0,1 mm

✔️Materiał tworzywo sztuczne FDM

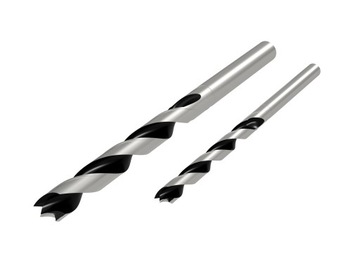

W ZESTAWIE DEDYKOWANE WIERTŁA FI 5 MM, FI 8 MM
