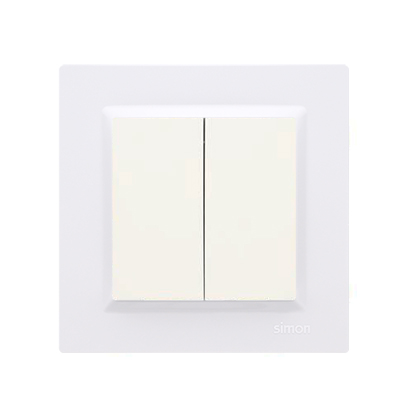

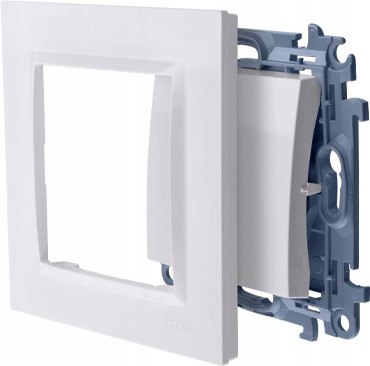

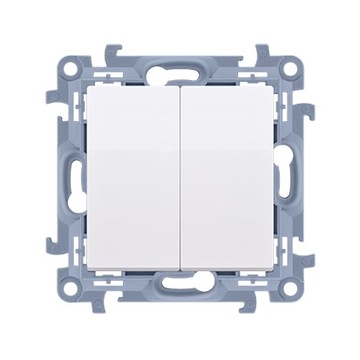

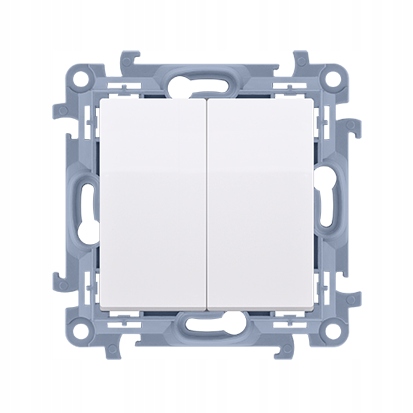

SIMON 10 KOMPLET ŁĄCZNIK PODWÓJNY ŚWIECZNIKOWY CW5.01/11 RAMKA BIAŁA

SIMON 10 KOMPLEKT ŁĄCZNIK PODWÓJNY ŚWIECZNIKOWY CW5.01/11 RAMKA BIAŁA

Dane podstawowe

• Seria: Simon 10
• Nazwa produktu/Rodzaj: łącznik świecznikowy
• Kolor: biały
• RAL (zbliżony): RAL 9003
• Typ produktu: moduł
• Prąd znamionowy świetlówkowy: 10 AX
• Napięcie znamionowe: 250 V
• Stopień ochrony IP: IP20/IP44
• Uwagi: Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę pod klawisze i uszczelkę ramki
• Podświetlenie: opcjonalne, niedołączone

Dane szczegółowe

• Nadruk/Piktogram: brak
• Rodzaj materiału: tworzywo sztuczne, PC, bezhalogenowe
• Zabezpieczenie powierzchni: naturalne
• Wykończenie powierzchni: błyszczący
• Sposób montażu [ETIM]: montaż podtynkowy
• Sposób mocowania: pazurki / wkręty
• Wysokość produktu: 77 mm
• Szerokość produktu: 77 mm
• Głębokość produktu: 42 mm
• Głębokość wbudowania: 26 mm
• Metoda eksploatacji/Sposób działania: klawisz kołyskowy
• Ilość klawiszy / dźwigni: 2
• Układ połączeń: Łącznik 2x1-biegunowy (bistabilny)

Jak skompletować osprzęt elektryczny?

Aby skompletować osprzęt elektryczny, należy pamiętać o kilku kluczowych zasadach:

• Kompatybilność serii: Produkty z serii Simon 10 są kompatybilne wyłącznie z innymi elementami tej samej serii.
• Unikanie mieszania serii: Nie wolno łączyć produktów z różnych serii, np. produkt z serii Simon 10 nie będzie pasował do ramki z serii Simon 54.
• Konieczność dopasowania ramek: Produkty są sprzedawane bez ramek, dlatego należy dobrać odpowiednią ramkę z tej samej serii, aby uzyskać kompletny zestaw.
• Dowolne układy w ramkach wielokrotnych: W ramkach wielokrotnych można dowolnie komponować różne produkty.

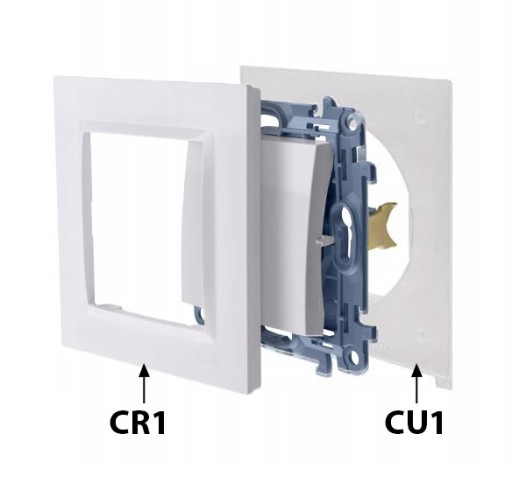

• Do uzyskania klasy bryzgoszczelności IP-44: należy zastosować uszczelkę ramki, np. ramki 1-krotnej - CU1.
