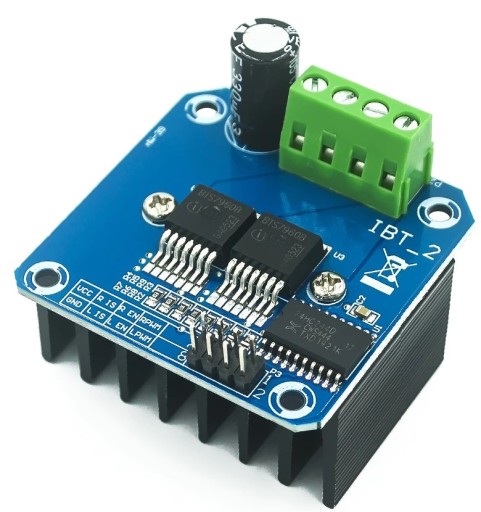

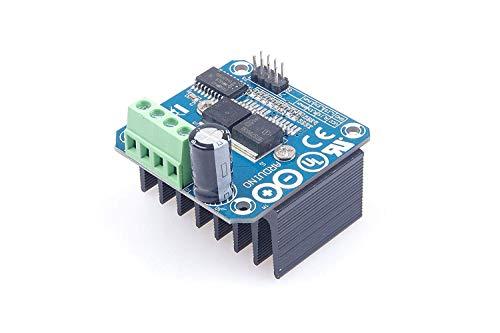

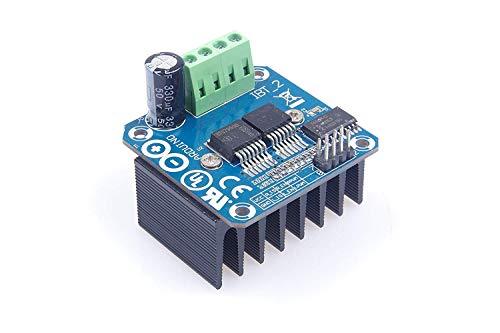

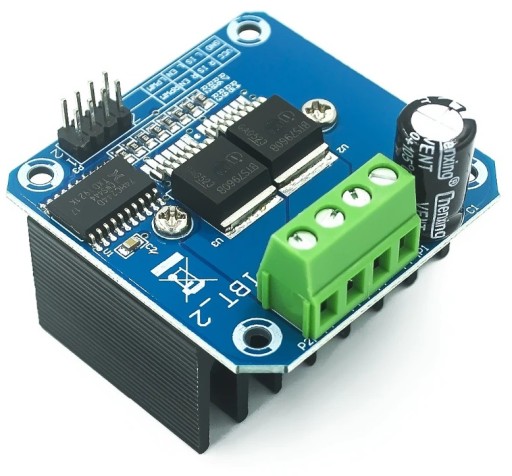

Контроллер двигателя с H-мостом BTS7960 43A
Товар
Характеристики
Артикул
17440133971
Identyfikator produktu
17440133971
Состояние
Новый
Model
BLDC1
Producent
nieznany producent
EAN (GTIN)
8432286358728
Kod producenta
8432286358728
Описание
Sterownik silników z BTS7960 mostek H 43A
Mostek zbudowany w oparciu o dwa układy BTS7960.
Sterownik może sterować jednym silnikiem DC o maksymalnym prądzie 43A. Napięcie pracy silnika w zakresie 6V do 27V DC. Moduł umożliwia płyną regulację obrotów silnika poprzez regulację PWM 0-100% oraz zmianę kierunku obrotów silnika.
W module zastosowano układ 74HC244 izolujący układ sterujący od końcówki mocy.
Układy BTS7960 posiadają szereg zabezpieczeń np. termiczne, przeciw zwarciowe, przeciążeniowe.
Opis wyprowadzeń:
- VCC - wejścia napięcia zasilania części cyfrowej +5V
- GND - masa
- R_EN, L_EN - wejście uruchamiające końcówki mocy
- RPWM - wejście sterujące dla ruchu w przód
- LPWM - wejście sterujące dla ruchu w tył
- R_IS, L_IS - wyjście alaramu informujące o za dużym prądze lub przegrzaniu
- B+, B- Wejście zasilania dla silnika
- W+, W- Wyjście służące do podłączenia silnika
Parametry techniczne:
- Napięcie wejściowe 6V - 27V
- Maksymalny prąd chwilowy 43A
- Maksymalny prąd pracy ciągłej 30A
- Napięcie sterujące 3.3V do 5V
- Sterownie PWM lub poziom logiczne 1 lub 0
- Regulacja obrotów PWM 0-100%
