Точечный сварочный аппарат 100A 230V NY-D01 Контроллер DIY комплект для батарейных элементов

Płyta sterownicza do zgrzewania punktowego

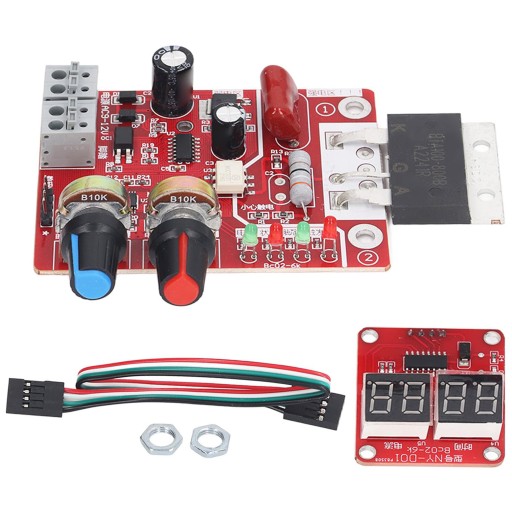

Zawartość opakowania:

✅1 x płyta sterownicza do zgrzewania punktowego

✅1 x Tablica wyświetlacza

✅1 x wiązka kabli

✅2 x przełączniki obrotowe

✅2 x podkładki

✅2 x Nakrętka

✅1 x Instrukcja obsługi (angielski)

Dane techniczne:

✅Wymiary płyty sterującej spawaniem: ok. Wymiary: 8 x 10,4 x 6 cm

✅Rozmiar wyświetlacza: 40 x 35 mm

✅Długość linii danych: 20 cm

✅Prąd: 100 A

✅Aktualny wyświetlacz: 30 - 99 A

✅Wprowadzanie czasu 1-99, cykl jednostkowy (1 cykl to 20 milisekund)

⭐⭐⭐⭐⭐

✅Kompatybilny z tyrystorami 100A. Cyfrowy interfejs sterowania może wyświetlać aktualny czas i ustawienia.

✅Zaprojektuj niezawodny obwód wykrywania punktu zerowego, aby zagwarantować dokładność przesunięcia fazowego tyrystora.

✅Prądy silne i słabe są izolowane za pomocą optoizolatorów, co zapewnia bezpieczną pracę. Przewód zasilający i przewód przełącznika nożnego wyposażono w szybkozłączki bezśrubowe, dzięki czemu są wygodniejsze i bardziej niezawodne.

✅Do wprowadzania czasu i prądu zastosowano pojedynczy potencjometr o wysokiej precyzji, aby zapewnić niezawodne i wygodne wprowadzanie danych. Zintegrowany zasilacz, stopka, wskaźnik spustu i działanie są wyraźnie widoczne.

✅Wdrożenie przemysłowego centrum sterowania mikrokontrolerem STM8.

✅Kontroler zgrzewania punktowego wykonany jest z podzespołów elektronicznych, które są bezpieczne i odporne na ciepło, a także mają długą żywotność

✅Łatwy w instalacji, łatwa instalacja i produkcja maszyny do zgrzewania punktowego. Zaprojektuj niezawodny obwód wykrywania przejścia przez zero, aby zapewnić dokładne przesunięcie fazowe SCR

✅Optoizolator izoluje silne i słabe napięcie, dzięki czemu praca jest bezpieczniejsza.

✅Używając pojedynczego potencjometru o wysokiej precyzji, aby zapewnić niezawodne i wygodne wejście. Konstrukcja niezawodnego obwodu wykrywania przejścia przez zero zapewnia dokładność przesunięcia fazowego SCR.

✅Opakowanie zawiera: 1 x płytka sterująca do zgrzewania punktowego

SCHEMAT PODŁĄCZENIA STEROWNIKA SPAWARKI ELEKTRYCZNEJ

① AC220V/110V

② TRANSFORMATOR 9V

③ PRZEŁĄCZNIK NOŻNY

④ STEROWNIK

⑤ TRANSFORMATOR MIKROFALOWY

⑥ WELDINGPEN

Zasada wyzwalania przesunięcia fazowego sterowanego silikonem jest stosowana w celu dostosowania czasu i prądu w celu uzyskania spawania. Dzięki wyświetlaczowi cyfrowemu można bezpośrednio zobaczyć czas i prąd.

Zastosowanie:Nadaje się do majsterkowania lub prostego spawania oporowego

Specyfikacja:

✅Materiał: PCB

✅Kolor: Jak pokazano na zdjęciu

✅Rozmiar: Jak pokazano na zdjęciu

✅Waga: 100 g

Schemat podłączenia sterownika zgrzewarki NY-D01 100A

① Zasilanie 230V z siec

② Transformator 9-12V AC do zasilenia sterownika

③ Przycisk nożny do wyzwalania zgrzewu

④ Transformator np. mikrofalówki z przewiniętym uzwojemien wtórnym. Np 2 zwoje przewodem 25mm2

⑤ Uzwojenie wtórne podłączone do elektrod

⑥ Przewód do wyświetlacza z zestawu

Przypomnienie o samodzielnej produkcji spawarki punktowej, proszę dokonać własnego porównania i modyfikacji.

1: Nie uruchamia się po włączeniu?

Odpowiedź: Zasilacz roboczy płyty sterującej spawarki punktowej wymaga zasilania prądem zmiennym. Jeśli nie ma wyzwalacza, zasadniczo używane jest zasilanie prądem stałym i nie będzie działać bez zakłóceń. Zmień zasilacz prądu zmiennego (w zakresie AC 9 V - AC 12 V).

2: Spawanie nie jest mocne, dlatego lut odpadnie, gdy tylko się rozerwie. (Muszą być spełnione wszystkie poniższe powody. Jeśli jeden z nich nie zostanie spełniony, spowoduje to słabe spawanie.)

A: Moc transformatora spawalniczego nie jest wystarczająca. Większość majsterkowiczów używa transformatora kuchenki mikrofalowej, aby je przekształcić. Przede wszystkim transformator kuchenki mikrofalowej (czy to 800 W aluminium, czy 900 E miedzi) spawający 0,15 niklowanej blachy i 0,1 czystej blachy niklowej jest idealny. Niektórzy znajomi chcą użyć transformatora kuchenki mikrofalowej do spawania 0,2 niklowanych blach, co jest trudniejsze. Więc najpierw sprawdź, czy twój transformator spawalniczy ma wystarczającą moc.

B: Przewód używany do wtórnej transformacji transformatora jest zbyt cienki. Aby przekształcić przewód wtórny, wymagany jest co najmniej kabel o powierzchni 25 metrów kwadratowych lub większy, a także rodzaj cienkiego przewodu Sik (czerwona miedź jako pomocnicza, najlepsza), a zewnętrzna powłoka jest używana do izolacji, a następnie nawijana. Napięcie wtórne wynosi około 3 5? przyjaciele używają zbyt cienkiego przewodu wtórnego, chociaż liczba uzwojeń jest duża, a napięcie jest wysokie, ale ogranicza to prąd i powoduje niepowodzenie spawania. Dlatego porównaj grubość kabla, co najmniej ?!sauare metrów (odnosząc się do krajowej linii standardowej, niestandardowe nie są dopuszczalne). Im grubszy efekt, tym lepiej.

C: Pióro do spawania punktowego jest zbyt cienkie i zbyt długie. Zalecamy, aby pióro do spawania punktowego było jak najkrótsze. Zazwyczaj robimy około 50 cm, a im grubsze pióro, tym lepszy efekt. Na przykład niektórzy przyjaciele używają 16-metrowego przewodu kwadratowego, którego nie można spawać.

D: Transformatory to „import równoległy”: rozwój DIY w ostatnich latach sprawił, że używane transformatory do kuchenek mikrofalowych stały się bardzo popularne, a niektórzy nieuczciwi sprzedawcy zapoczątkowali ten pomysł rynkowy. Drodzy przyjaciele, spójrzcie na transformatory, które macie w rękach. Chociaż niektóre mają nominalnie 800 W, nie są wystarczająco grube. Normalna grubość powinna wynosić około 77 mm. Jeśli grubość jest mniejsza od tej grubości, moc jest niewystarczająca, a podstawowa grubość spawania jest mniej więcej taka sama jak niklowanej płyty lutowniczej 0,1 mm, a niektórych nawet 0,1 nie można mocno zespawać.

3: Jak ustawić parametry spawania blachy niklowej?

Odpowiedź: Ten parametr nie jest stały, ponieważ DIY jest inne dla każdego. Normalny zakres parametrów powinien wynosić: D01 i D03, typ D04 w czasie 05, prąd powyżej 60, typ D02 prąd powyżej 600, w czasie 05, a pierwszy prąd jest mniejszy od drugiego prądu, czas interwału również mieści się w 05. Staraj się, aby czas był jak najkrótszy. Jeśli uważasz, że siła ognia jest niewystarczająca, zwiększ prąd i debuguj zgodnie ze swoją sytuacją. Debugowanie wymaga cierpliwości. Spawanie wymaga więcej praktyki. Każdy zespawa piękne połączenia lutownicze, których oczekujesz.

4: Czy musisz dodać radiatory?

Odpowiedź: Ponieważ spawarka punktowa działa natychmiastowo, więc profesjonaliści DIY zazwyczaj nie muszą dodawać radiatora. Oznacza to, że radiator nie jest konieczny. Oczywiście dobrze jest również, jeśli chcesz go dodać. Jeśli chodzi o radiator, nie ma żadnego zastrzeżenia, że ​​jest on konieczny. Zazwyczaj aluminiowy radiator HART jest wystarczający.

5: Jak przekształcić dwa transformatory kuchenki mikrofalowej?

Odpowiedź:Jeśli używasz dwóch transformatorów kuchenki mikrofalowej, zaleca się wybranie dwóch identycznych, równoległego do szeregu wtórnego, jednego z dwoma zwojami, grubszego przewodu wtórnego, co najmniej 50 metrów kwadratowych. Zwróć uwagę na dwa transformatory, upewnij się, że używasz płyty sterującej 100A, 41A jest łatwe do zepsucia.
