Przepływomierz z wyświetlaczem LCD

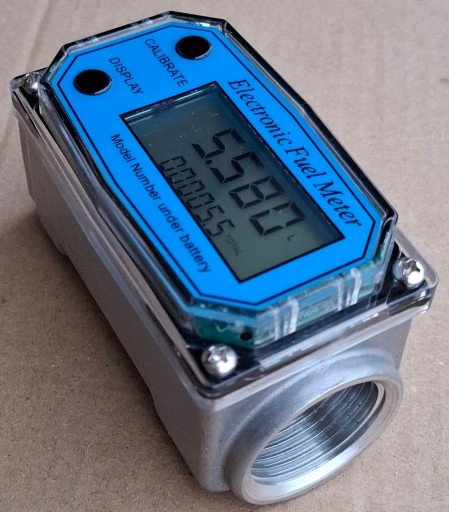

Przepływomierz DN25  (1  cal) umożliwia pomiar prędkości przepływu cieczy jak i ilości już przepompowanej cieczy.

.

.

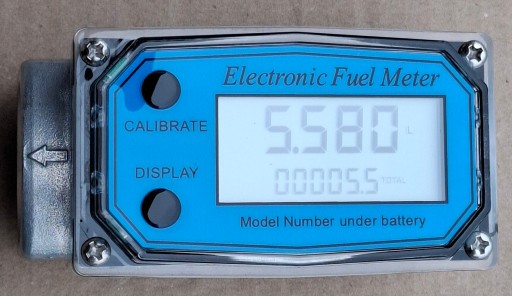

Przepływomierz wyposażono w wyświetlacz LCD. W górnej części wyświetlacza (większe cyfry) wyświetlana jest ilość przepompowanej cieczy w litrach natomiast w dolnej części (mniejsze cyfry) możemy wybrać wyświetlanie albo aktualnego przepływu cieczy (litry na minute) „FLOW RATE” albo wyświetlanie całkowitej ilości przepompowanej cieczy (w litrach) „TOTAL” – wyboru dokonujemy krótkim naciśnięciem przycisku CALIBRATE.

.

Podstawowy licznik przepompowanej cieczy możemy wyzerować krótkim naciśnięciem przycisku DISPLAY, natomiast licznik całkowity przepompowanej cieczy możemy też wyzerować przyciskiem DISPLAY ale wtedy należy go przytrzymać na 5-6 sekund. Zawsze najpierw należy wyzerować licznik podstawowy a dopiero po tej czynności możemy w razie potrzeby wyzerować licznik całkowity.

Dane techniczne:

1/ Zakres pomiarowy przepływomierza: od 10 do 100 litrów na minutę

2/ Maksymalne ciśnienie cieczy 0,5MPa (ok. 5 bar)

3/ Błąd pomiarowy: do +-2% po kalibracji

4/ Wygaszanie ekranu LCD: TAK (w celu ochrony baterii po kilku minutach nie używania ekran LCD jest wygaszamy)

5/ Długość przepływomierza : 104mm

6/ Przyłącza z obu stron gwint DN25 1 cal

Montaż

Przepływomierz powinien być zamontowany w poziomie, kierunek przepływu cieczy oznaczono strzałką na korpusie. Ciecz musi być czysta – pozbawiona cząstek stałych. Przyłącza dokręcać z wyczuciem by nie uszkodzić obudowy. Można przepompowywać wodę, powietrze, lekkie oleje itp. nie agresywne ciecze o zbliżonej konsystencji.

.

Kalibracja wskazań.

Istnieje możliwość dokonania korekty pomiarów (kalibracji) przez użytkownika. Najpierw należy przeprowadzić pomiar testowy – przepompować np. 100L cieczy i odczytać wynik. Jeśli błąd tego pomiaru będzie większy niż dopuszczalny błąd przepływomierza to należy dokonać kalibracji. Przepompowanie testowe cieczy najlepiej zrobić w takich samych warunkach (ciśnienie, przepływ cieczy, temperatura itp.) jak będzie to później użytkowane.

W celu kalibracji należy wejść w tryb kalibracji przytrzymując na 5-6 sekund przycisk CALIBRATE. Sterownik wyświetli stałą pomiarową (domyślnie to wartość 1000) którą możemy zmienić. Jedna z cyfr stałej pomiarowej miga, modyfikujemy ją przyciskiem DISPLAY, aby przejść do możliwości modyfikacji kolejnej cyfry naciskamy CALIBRATE. Po zmodyfikowaniu stałej pomiarowej należy po prostu odczekać 15-20 sekund (nie naciskać żadnego przycisku) a sterownik zapisze zmodyfikowane dane i przejdzie do ekranu głównego.
