Shield adapter TFT LCD 34pin V3.0 3.2" 4.3" 5.0 Arduino Mega 2560

Shield adapter TFT LCD 34pin V3.0 3.2" 4.3" 5.0 Arduino Mega 2560

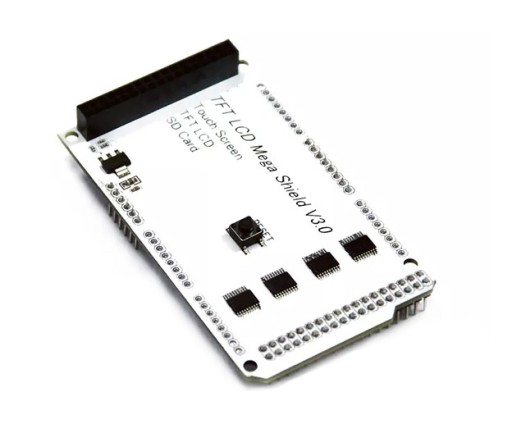

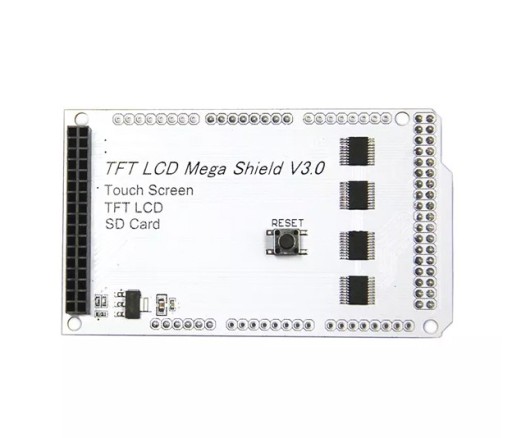

Shield Adapter TFT LCD V3.0 34pin dla Arduino Mega 2560 – do wyświetlaczy 3.2", 4.3", 5.0"

Adapter TFT LCD V3.0 to specjalna płytka pośrednicząca, umożliwiająca łatwe podłączenie wyświetlaczy dotykowych TFT LCD (np. 2.4", 2.8", 3.2", 4.3", 5.0") do płytki Arduino Mega 2560. Dzięki złączu 34-pinowemu oraz kompatybilności z wyświetlaczami z interfejsem równoległym, shield ten obsługuje nie tylko wyświetlanie grafiki, ale również dotyk oraz czytnik kart SD – wszystko w jednej płytce.

Najważniejsze cechy

• Umożliwia bezpośrednie podłączenie wyświetlacza TFT LCD do Arduino Mega 2560
• Obsługuje komunikację z ekranem dotykowym oraz kartą SD
• Kompatybilny z TFT LCD działającym na napięciu 3.3V
• Wystarczy umieścić wyświetlacz na shieldzie i wpiąć do Arduino Mega – bez potrzeby użycia kabli

Specyfikacja techniczna:

• Model TFT LCD Adapter Shield V3.0
• Zgodność Arduino Mega 2560, STM32
• Złącze 34-pinowe do wyświetlacza TFT
• Obsługiwane wyświetlacze TFT 2.4", 2.8", 3.2", 4.3", 5.0"
• Napięcie pracy wyświetlacza 3.3V
• Obsługa TFT LCD, ekran dotykowy, karta SD
• Kompatybilność TFT01 LCD, MFT LCD, inne 3.3V wyświetlacze równoległe

Zastosowania

• Projekty graficzne z Arduino Mega 2560
• Interfejsy dotykowe i panele HMI
• Obsługa ekranów TFT z funkcją dotyku i zapisem danych na kartę SD
• DIY, automatyka, wizualizacja danych

Przydatne linki:

• Przykładowe biblioteki TFT LCD dla Arduino
• Schemat podłączenia wyświetlacza do Mega 2560
• Konfiguracja ekranu dotykowego i karty SD w Arduino IDE
