STEROWNIK DO POMPY C.O. SP-03 KG Elektronik

STEROWNIK POMPY C.O. SP-03 KG Elektronik

PRODUKT POLSKI   Oszczędzamy nawet do 60% zużycia energii oraz wydłużamy żywotności pompy oraz całej instalacji.

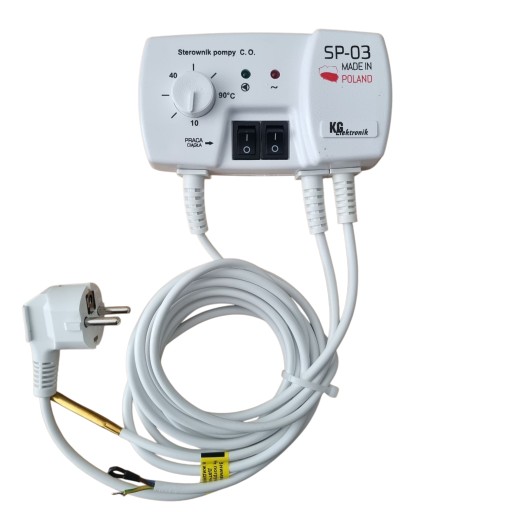

Termoregulator SP-03 przeznaczony jest do sterowania pompą obiegu wody C.O.

Zadaniem regulatora jest załączanie pompy jeżeli temperatura przekroczy żądaną wartość, oraz wyłączanie jej, jeżeli  piec wychłodzi się (na skutek wygaszenia).

Zapobiega to niepotrzebnemu działaniu pompy,co pozwala zaoszczędzić energię elektryczną ( oszczędności, w zależności od stopnia wykorzystania pieca, sięgają nawet 60%).

Temperatura załączenia pompy regulowana jest potencjometrem ( w zakresie 10˚C - 90˚C).

Pompa wyłącza się jeżeli temperatura rzeczywista spadnie o 5˚C poniżej temperatury zadanej (ustawianej potencjometrem). Załączenie i wyłączenie pompy następuje po około 30 sekundach. Zapobiega to ciągłemu przełączaniu się pompy w przypadku szybkich zmian temperatury.

Przykład :

Ustawienia : Temperatura zadana ( ustawiona ) : 35˚C

Pompa załączy się przy 35˚C i będzie pracowała aż temperatura nie spadnie.

Pompa wyłączy się przy 30˚C i pozostanie wyłączona aż temperatura nie wzrośnie.

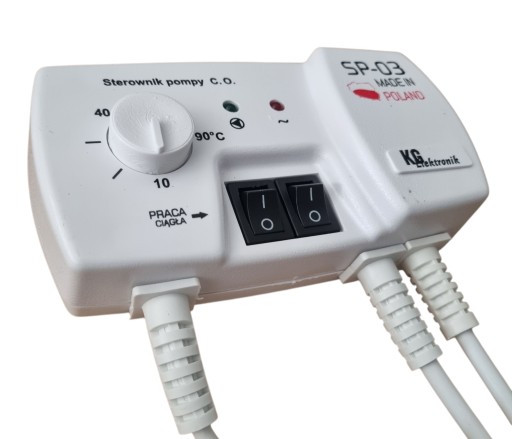

Regulator, oprócz potencjometru, posiada dwa przełączniki.

Pierwszy z nich służy do załączania regulatora ( jest to sygnalizowane świeceniem się diody czerwonej).

Drugi służy do ręcznego załączania pompy (sygnalizuje to dioda zielona). Oprócz tego dioda zielona sygnalizuje również pracę pompy przy automatycznym sterowaniu pompą.

Regulator posiada zabezpieczenie w postaci bezpiecznika polimerowego wielorazowego użytku ( wewnątrz obudowy na płytce)

Przykładowy schemat podłączenia :

1 - Pompa

2 - Piec

3 - Czujnik pieca

4 - Sterownik

DANE TECHNICZNE :

- Zakres regulacji temperatury: 10˚C - 90˚C

- Histereza: 5˚C

- Napięcie zasilania: 230/50Hz +/- 10%

- Pobór mocy: <2W

- Temperatura pracy: -10˚C do 50˚C

- Przekrój przewodów przyłączeniowych: 3x0,75mm

- Długość przewodów czujnika: 1,2m

- Zasilanie: 230V/50Hz

- Prąd obciążenia wyjścia: 180W

- Wymiary (szer, wys, dł): 72x50x132

- Stopień ochrony: IP-20

DLACZEGO WARTO ZAKUPIĆ TEN STEROWNIK ? :

- Sterowniki wykonane są z najwyższej jakości materiałów.

- Są bezawaryjne i trwałe.

- Są szybkie w montażu i proste w obsłudze.

- Posiadają szereg zabezpieczeń, dzięki czemu są bezawaryjne.
