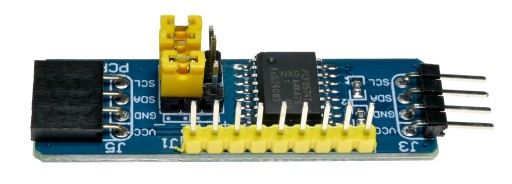

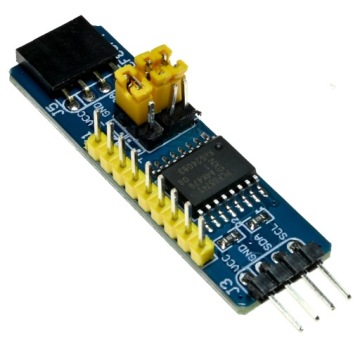

Moduł PCF8574 I2C ekspander wyprowadzeń IO Arduino

Zwiększ liczbę pinów cyfrowych!

Moduł PCF8574 to ekspander wyprowadzeń GPIO, który umożliwia łatwe zwiększenie liczby wejść/wyjść cyfrowych w systemach Arduino, Raspberry Pi, ESP32 i innych mikrokontrolerach. Dzięki komunikacji I2C, moduł wymaga tylko 2 pinów, aby dodać aż 8 dodatkowych portów wejścia/wyjścia, co czyni go idealnym do sterowania przekaźnikami, klawiaturami, wyświetlaczami LCD, czujnikami i diodami LED.

Dzięki możliwości adresowania wielu modułów PCF8574 na jednej magistrali I2C, można rozszerzyć system nawet o 64 dodatkowe porty GPIO bez zajmowania dużej liczby pinów mikrokontrolera!

Cechy produktu:

✔ Ekspander 8 dodatkowych wejść/wyjść GPIO – idealne rozwiązanie do rozbudowy systemów.

✔ Interfejs I2C – tylko 2 piny do sterowania wieloma urządzeniami.

✔ Adresowanie do 8 modułów – możliwość rozszerzenia do 64 dodatkowych GPIO.

✔ Kompatybilność z Arduino, Raspberry Pi, ESP32, ESP8266, STM32 i innymi.

✔ Obsługa trybu wejścia i wyjścia – możliwość sterowania diodami, przekaźnikami, klawiaturami itp.

✔ Zworki adresowe – łatwa konfiguracja adresu I2C.

✔ Niskie zużycie energii – idealne do projektów bateryjnych.

Specyfikacja techniczna:

✔ Układ scalony: PCF8574

✔ Ilość portów GPIO: 8

✔ Napięcie zasilania: 2.5V – 6V DC

✔ Interfejs komunikacyjny: I2C (SDA, SCL)

✔ Domyślny adres I2C: 0x20 (możliwość zmiany za pomocą zworek)

✔ Maksymalna liczba modułów w systemie: 8 (adresowanie 0x20 – 0x27)

✔ Prąd maksymalny na pin GPIO: 25mA (sterowanie diodami LED, przekaźnikami itp.)

✔ Zworki adresowe: Tak

✔ Wymiary modułu: ok. 41 x 19 mm

Zastosowanie:

✔ Rozszerzenie liczby wejść/wyjść mikrokontrolera – idealne dla Arduino, Raspberry Pi, ESP.

✔ Sterowanie przekaźnikami, LED, klawiaturami, wyświetlaczami LCD 16x2, 20x4.

✔ Tworzenie interfejsów użytkownika – obsługa klawiatur membranowych i paneli przycisków.

✔ Integracja w projektach IoT i automatyce domowej – inteligentne sterowanie urządzeniami.

✔ Oszczędność pinów mikrokontrolera – zamiast zajmować wiele wejść, używasz tylko 2 linii I2C.

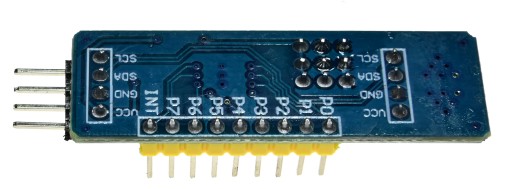

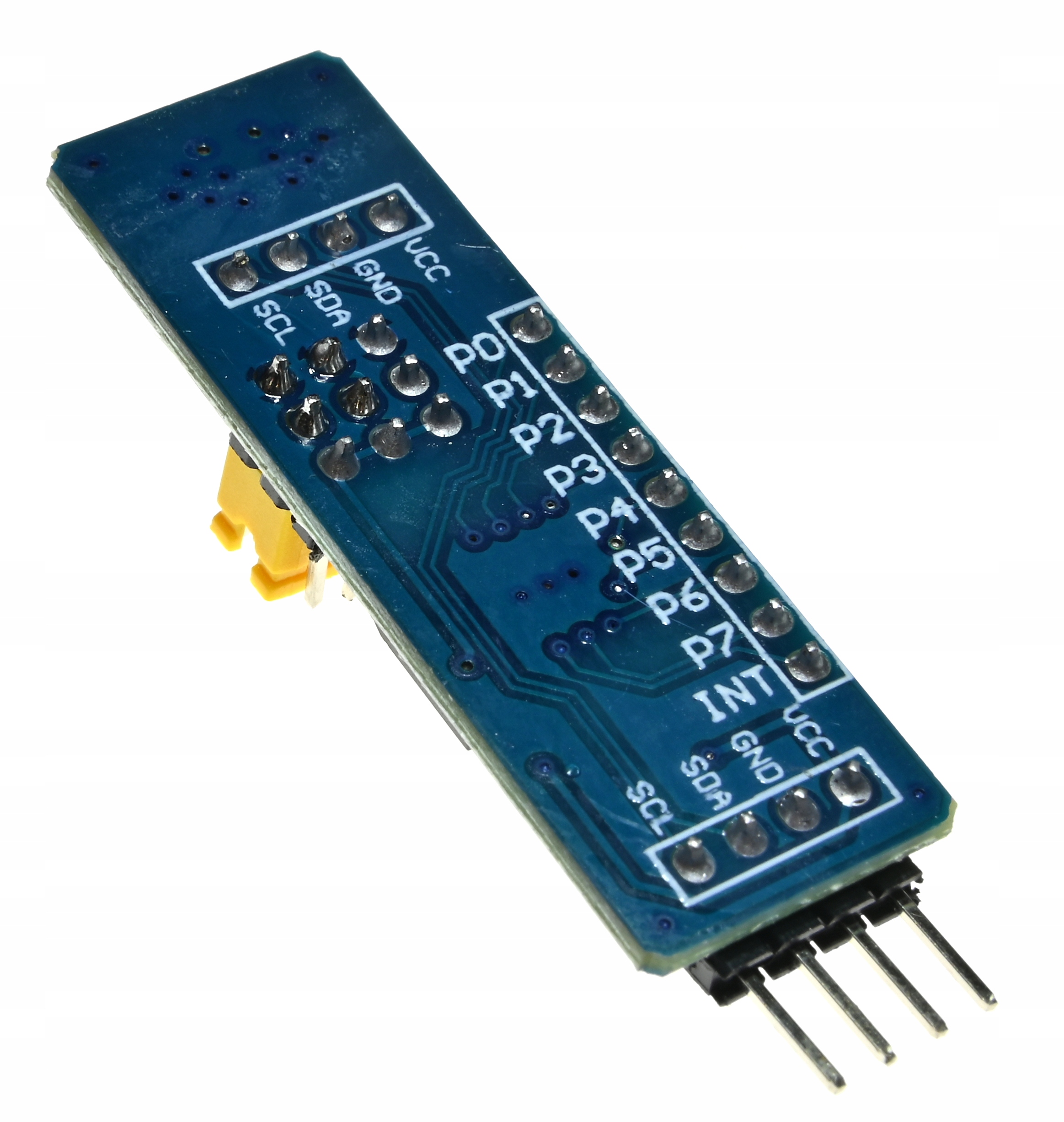

Podłączenie:

✔ VCC → 2.5V – 6V (zasilanie modułu)

✔ GND → masa

✔ SDA → Dane I2C (np. A4 w Arduino UNO, GPIO2 w ESP32)

✔ SCL → Zegar I2C (np. A5 w Arduino UNO, GPIO3 w ESP32)

Porty GPIO (P0 – P7) → dowolne urządzenia cyfrowe (LED, przekaźniki, czujniki, klawiatury itp.)

Moduł PCF8574 to proste i skuteczne rozwiązanie, które pozwoli Ci rozszerzyć liczbę portów mikrokontrolera i sterować większą liczbą urządzeń bez zajmowania wielu pinów! 🔌
