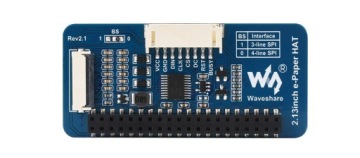

HAT дисплей E-Paper 2,13 дюйма 250x122 красный/желтый/черный/белый SPI

HAT Wyświetlacz E-Paper 2.13 cala (G) – 250x122, Czerwony/Żółty/Czarny/Biały, SPI

Nakładka HAT z wyświetlaczem e-Paper 2.13 cala (G) – charakteryzuje się niskim poborem mocy, szerokim kątem widzenia oraz efektem przypominającym papier, który nie wymaga zasilania do podtrzymania obrazu. Idealna do etykiet cenowych, oznaczeń na półkach, wskaźników przemysłowych i wielu innych zastosowań.

Najważniejsze cechy:

• Brak podświetlenia, zachowuje wyświetlaną nawet po odłączeniu zasilania
• Ultra niski pobór mocy, energia jest potrzebna głównie do odświeżania ekranu
• Interfejs SPI, do połączenia z innymi płytkami sterującymi takimi jak Raspberry Pi/Jetson Nano/Arduino/STM32, itp.
• Wbudowany translator napięć, kompatybilny z mikrokontrolerami 3.3V / 5V
• Dostępne zasoby deweloperskie online oraz instrukcja (przykłady dla Raspberry Pi/Jetson Nano/Arduino/STM32)

Standardowe złącze Raspberry Pi 40PIN GPIO

Kompatybilne z serią płytek Raspberry Pi oraz Jetson Nano.

Wbudowany interfejs sterowania SPI

Do użytku z płytkami sterującymi takimi jak Arduino/STM32.

1. VCC: Zasilanie (wejście 3.3V / 5V)
2. GND: Masa
3. DIN: Pin MOSI interfejsu SPI
4. SCLK: Pin SCK interfejsu SPI
5. CS: Wybór układu SPI (aktywny stan niski)
6. DC: Wybór Dane/Komenda (wysoki dla danych, niski dla komendy)
7. RST: Reset zewnętrzny (aktywny stan niski)
8. BUSY: Pin wyjściowy statusu zajętości

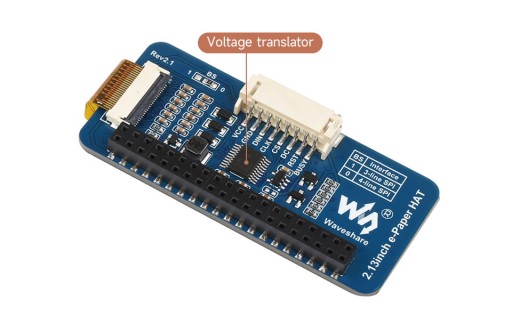

Wbudowany translator napięć

Kompatybilny z mikrokontrolerami pracującymi na napięciach 3.3V / 5V.

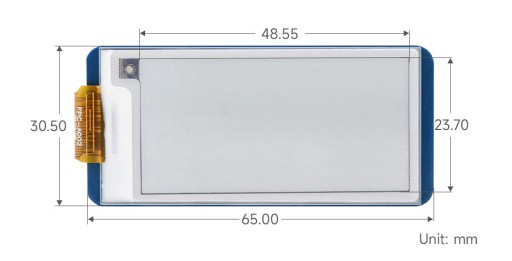

Wymiary zewnętrzne

Specyfikacja techniczna:

• Napięcie pracy: 3.3V/5V
• Interfejs: 3-przewodowy SPI, 4-przewodowy SPI
• Wymiary zewnętrzne: 65 × 30.2 mm
• Rozmiar wyświetlacza (aktywny obszar): 48.55 × 23.70 mm
• Rozmiar plamki: 0.1943 × 0.1942 mm
• Rozdzielczość: 250 × 122 pikseli
• Kolory wyświetlania: Czerwony/Żółty/Czarny/Biały
• Skala szarości: 2
• Czas pełnego odświeżenia: 25 s
• Moc odświeżania: 26.4 mW (typ.)
• Prąd czuwania: <0.01uA (prawie żaden)
• Kąt widzenia: >170°
• Waga: 0.016 kg

Zawartość zestawu

1. Nakładka HAT E-Paper 2.13 cala (G) x1
2. Przewód PH2.0 8Pin 20cm x1
