złącze pneumatyczne, szybkozłączka PC4-M10, Bowden, 3D filament 1,75mm

Bowden, złącze, szybkozłączka, nypel (różnie jest nazywany), stanowi reduktor, przejściówkę, umożliwiającą wprowadzenie rurki teflonowej do radiatora głowicy grzewczej w drukarkach 3D i nie tylko.

Generalnie wytworzone z myślą o instalacjach pneumatycznych, ciśnieniowych, gdzie wymagana jest całkowita szczelność. Znalazły zastosowanie w konstrukcjach drukarek 3D i są wykorzystywane do łączenia rurek teflonowych, doprowadzających filament.

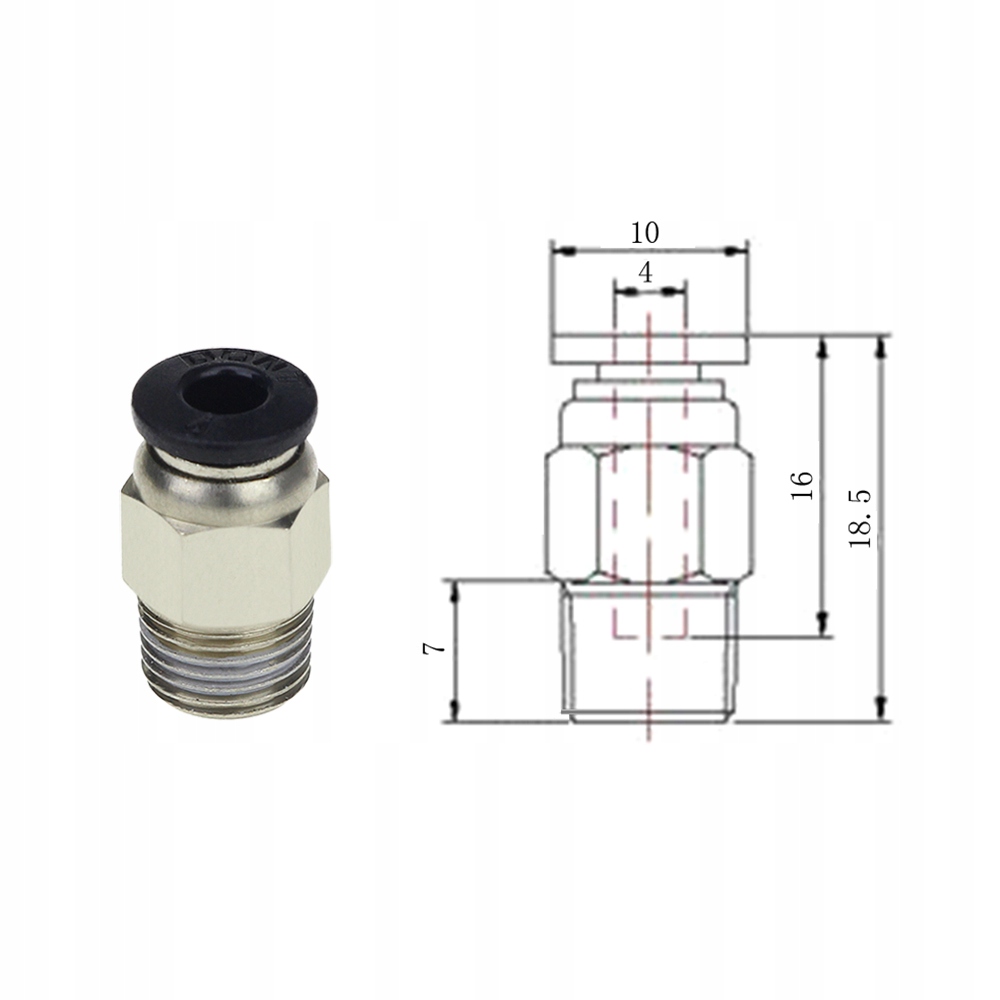

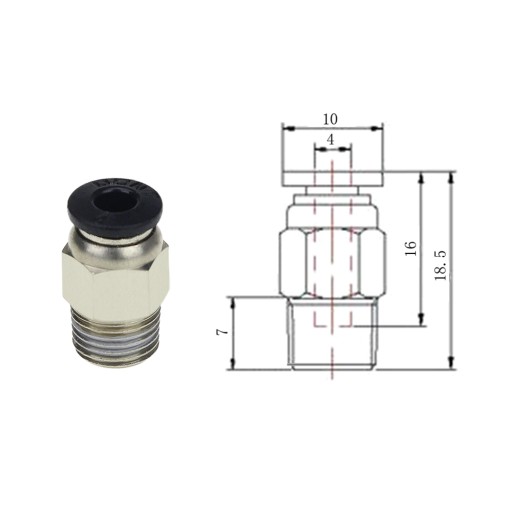

Oferowana złączka o symbolu: PC4-M10 jest skonstruowana w taki sposób, że rurka teflonowa przechodzi na wylot przez niego a jedynym zabezpieczeniem utrzymującym rurkę w ustalonej pozycji jest plastikowy kołnierz ruchomy, który po wciśnięciu luzuje teflon i pozwala na jego przesuwanie wzdłużne. W modelach mosiężnych wprowadzono dodatkowy, stopujący teflon kołnierz który uniemożliwia przesuwanie rurki teflonowej przelotowo.

Materiał - stal nierdzewna

Gwint łączówki to: M10 mm.

Przeznaczona do rurek teflonowych o średnicy zewnętrznej 4,0 mm.

W celu wysunięcia rurki umieszczonej uprzednio w bowdenie należy wcisnąć plastikowy (w tym przypadku czarny) kołnierz i wyciągnąć zeń rurkę.

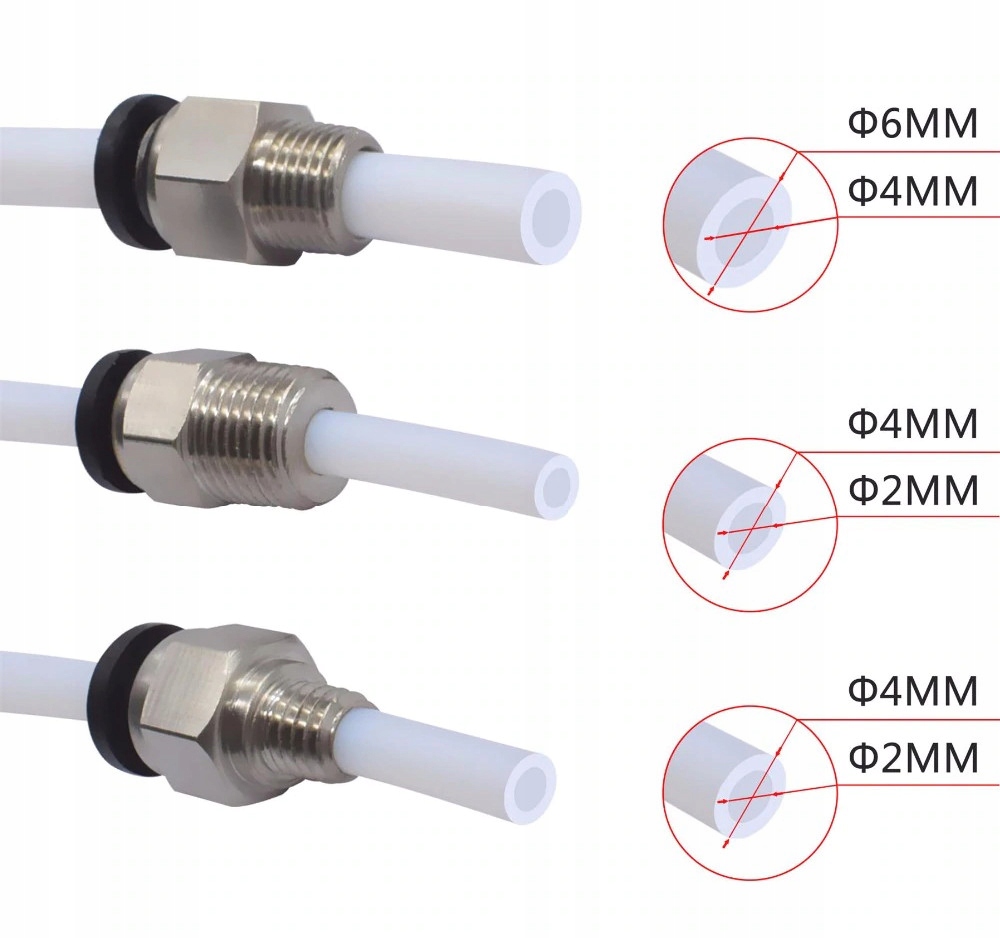

Grafika obok przedstawia różnice między poszczególnymi modelami oferowanych bowdenów.

Warto zaznaczyć iż w branży druku 3D przyjęto zasadę iż wszystkie bowdeny będące przelotowymi, są wytwarzane ze stali kwasoodpornej a wszystkie nie przelotowe z mosiądzu. Znając w/w zasadę można z łatwością rozróżnić przelotowe od nieprzelotowych.

Oferowany obecnie bowden jest przelotowy - rurka teflonowa przechodzi na wylot przez oferowany łącznik i można ją doprowadzić aż do samej głowicy co jest możliwe po zastosowaniu rurek głowicy (gardzieli) o średnicy otworu 4,1mm.

W innych naszych ofertach proponujemy pozostałe modele bowdenów, zarówno przelotowych, jak i nieprzelotowych.
