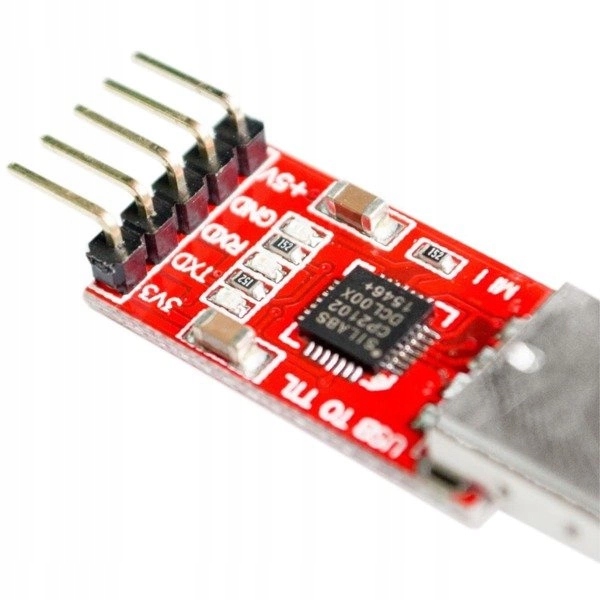

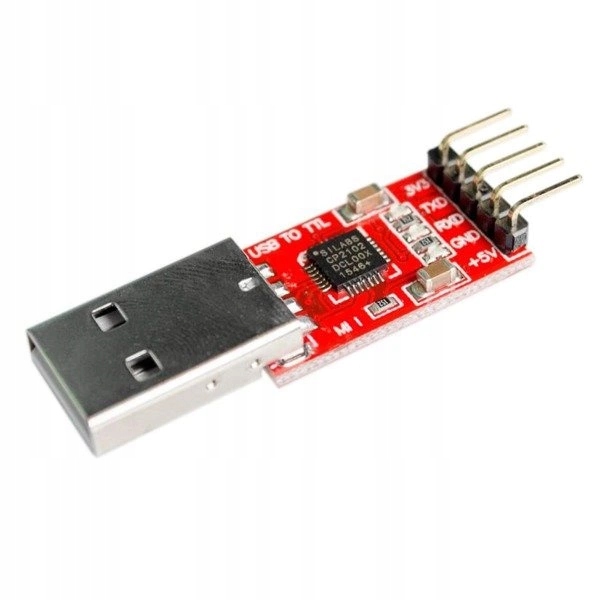

⭐Konwerter USB na UART TTL RS232 – CP2102✨

Moduł na układzie CP2102, współpracuje z urządzeniami 3,3 oraz 5V.

• Konwerter znajduje swoje zastosowanie w miejscach, gdzie do komunikacji wykorzystywany jest port szeregowy, czyli: GPS,GSM, układy AVR, routery, dekodery itd.
• Konwerter służy także do programowania niektórych mikrokontrolerów, np. AVR mini.

✨Dane techniczne✨

• Układ: CP2102
• Złącze: USB A
• Wyprowadzone sygnały na złącze goldpin: TX, RX, DTR, CTS, GND, VCC
• Dioda LED sygnalizująca zasilanie układu
• Dioda LED sygnalizująca wysyłanie danych TX
• Dioda LED sygnalizująca odbieranie danych RX
• Wyprowadzone napięcie na pinie VCC: 5V
• Poziom logiczny sygnałów RX, TX, DTR - 3.3V / układ toleruje 5V, dzięki temu, można bezpośrednio podłączyć np. z układami takimi jak AVR.
• Obsługiwany w systemach: Windows XP/Server 2003/Vista/7/8/8.1/10/WinCE/Macintosh OSX/Linux/Android

⭐Procedura użytkowania konwertera z AVR i podobnymi układami⭐

Chcąc używać konwertera do wgrywania programu do AVR lub podobnych układów należy zaraz po kompilacji (a na początku wgrywania) zrestartować cały zewnętrzny układ (przycisk reset na PCB AVR). Tak zdefiniowana jest sekwencja programowania, przy niezrestartowanym mikrokontrolerze program może nie zostać wgrany.
