Mediakonwerter SFP xFiber-2-70 ATTE

Gigabitowy media konwerter Ethernet - SFP, PoE OUT 802.3at/af/passive. 1x LAN 10/100/1000 Mbps oraz 1x SFP 1000 Mbps

Najważniejsze cechy i funkcje:

• autonegocjacja 10/100/1000 na porcie LAN + PoE
• zasilanie przez złącze śrubowe (Vin)
• szeroki zakres napięcia wejściowego
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• bardzo niski pobór mocy (< 1,5W)
• niewielkie rozmiary modułu

Pozwala na zmianę medium transmisyjnego ze skrętki miedzianej UTP na światłowód i odwrotnie. Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca z światłowodami jednomodowymi lub wielomodowymi).

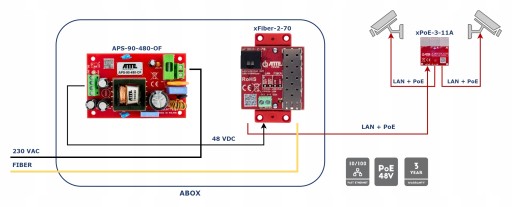

W połączeniu z zasilaczami APS/AUPS oraz ekstenderami APT/xPoE umożliwia łatwą budowę punktów dystrybucyjnych dla rozległych instalacji CCTV opartych o okablowanie światłowodowe.

Moduł może być zasilany wyłącznie poprzez złącze śrubowe napięciem z zakresu 12-58VDC.

Port gigabit LAN może obsługiwać urządzenia zasilane z PoE pracujące w standardzie 802.3af/at oraz PASSIVE (dla Vin >44VDC). Po podłączeniu odbiornika następuje automatyczna identyfikacja i wybór odpowiedniego standardu zasilania PoE.

Niewielkie rozmiary umożliwiają zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Uwaga!

• wkładki SFP neleży zakupić oddzielnie (ATTE nie posiada wkładek w ofercie)
• nie współpracuje z wkładkami SFP w standardzie IEEE 802.3u 100Base-FX

DANE TECHNICZNE:

Porty LAN

1 port RJ45 Gigabit 10/100/1000Mbps + PoE (auto MDI-MDIX, autonegocjacja)

Porty SFP

1 slot SFP Gigabit IEEE 802.3z

Funkcje portu LAN

dla Vin <44V DC

LAN 10/100/1000Mbps

Funkcje portu LAN

dla Vin 44 – 58 V DC LAN 10/100/1000Mbps + PoE

Automatyczny wybór:

• 802.3 AF do 15,4W
• 802.3 AT do 30W
• PASSIVE do 40W @56V PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)

Napięcie zasilania

CON1 Vin (+) (-):

12 ... 58 VDC

Zabezpieczenia portów

LAN , CON1 Vin (+) (-):

Zabezpieczenie przepięciowe

Sygnalizacja pracy (zasilanie)

PWR (biały) - obecność zasilania

Sygnalizacja pracy (port SFP)

FIBER ACT (zielony) - aktywność na porcie SFP

FIBER LINK (zielony) - zestawienie transmisji na porcie SFP

Sygnalizacja pracy (port LAN)

LAN LINK 10/100 (zielony) - zestawienie transmisji na porcie LAN (10/100 Mbps)

LAN LINK 1000 (zielony) - zestawienie transmisji na porcie LAN (Gigabit 1000 Mbps)

Sygnalizacja pracy (port LAN + PoE)

LAN ACT (zielony) - aktywność na porcie LAN

LAN LED (żółta) - obecność zasilania PoE

Konstrukcja obudowy

Podstawa montażowa uniwersalna

Montaż

Kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni

Temperatura pracy

-25°C...+65°C

Stopień ochrony

IP20

Wymiary

51 x 51(73) x 21 mm

Waga

0,029 kg

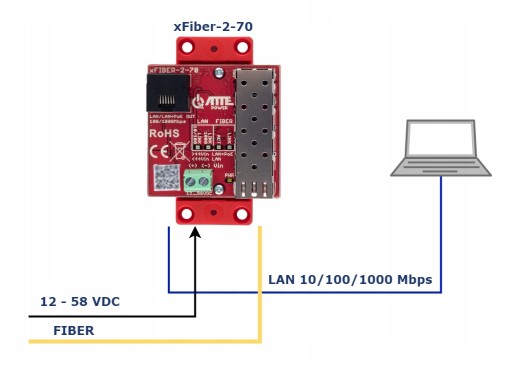

Przykładowe konfiguracje
