Миниатюрный предусилитель Audio DIY AVT3266

Miniaturowy przedwzmacniacz audio, DIY, AVT3266 - zestaw do samodzielnego zlutowania! (wymaga lutowania)

Producent: AVT SPV

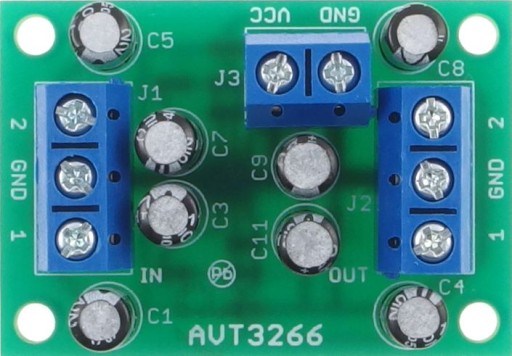

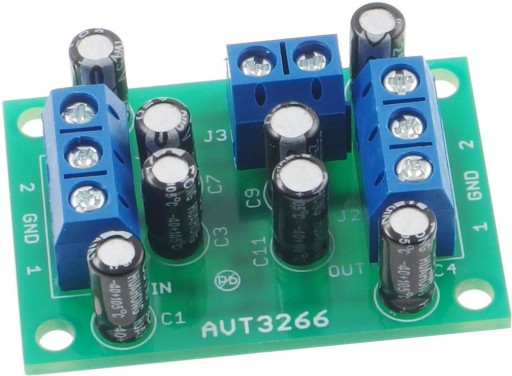

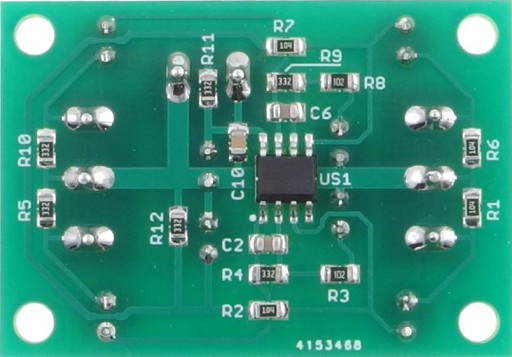

Zdjęcia poglądowe, przedstawiające zestaw zlutowany.

Właściwości:

• przedwzmacniacz dwukanałowy (stereo)
• wysoka impedancja wejściowa
• pasmo przenoszenia od ok. 30 Hz do ok. 100 kHz
• zasilanie: 9-30 VDC
• wymiary płytki: 43×30 mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji i linku pdf zamieszczonym poniżej oraz zaprogramowany układ (jeśli występuje w projekcie)

Układ jest dwukanałowym wzmacniaczem nieodwracającym o wzmocnieniu napięciowym wynoszącym ok. 4,3V/V (12,7dB).

Cechuje się wysoką impedancją wejściową, niską impedancją wyjściową, szerokim pasmem przenoszenia oraz gładką charakterystyką amplitudową w paśmie przepustowym. Jest przystosowany do zasilania pojedynczym napięciem, tj. asymetrycznym.

Zmiana wzmocnienia układu jest możliwa poprzez wymianę dwóch rezystorów.

Przed zakupem obowiązkowo zapoznaj się z dokumentacją!

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)

http://serwis.avt.pl/manuals/AVT3266.pdf
