Модуль контроллера шагового двигателя DRV8825

Moduł sterownika silnika krokowego DRV8825

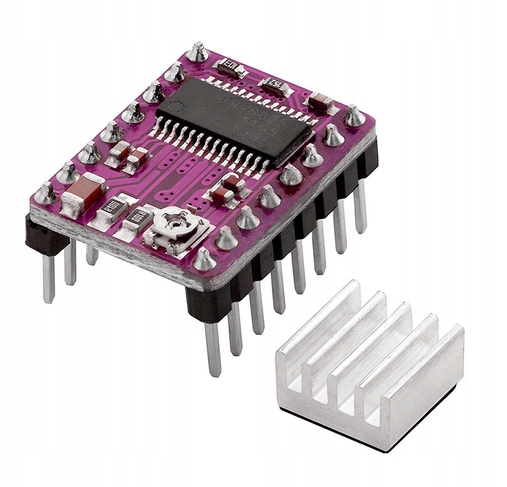

AZ-Delivery DRV8825 Stepper Motor Driver Module with Heat Sink for RAMPS 1.4, CNC Shield, 3D Printer, Prusa Mendel zapewnia zintegrowane rozwiązanie sterownika silnika dla drukarek, skanerów i innych zautomatyzowanych aplikacji. Urządzenie posiada dwa sterowniki mostka H i może napędzać jeden bipolarny silnik krokowy lub dwa silniki DC. Blok sterownika wyjściowego dla każdego z nich składa się z N-kanałowych MOSFET-ów mocy skonfigurowanych jako pełne mostki H do napędzania uzwojeń silnika.

Blok sterownika silnika krokowego DRV8825 firmy AZ-Delivery może dostarczyć do 2,5 A szczytowego lub 1,75 A RMS prądu wyjściowego (przy odpowiednim chłodzeniu radiatora przy 24 V i 25°C). Prosty interfejs krok/kierunek umożliwia łatwe podłączenie do obwodów sterowania. Styki umożliwiają konfigurację silnika w trybie pełnego kroku do 1/32 kroku.

• Prosty interfejs sterowania krokowego i kierunkowego.
• Interfejs CAN bezpośrednio z systemami 3,3 V i 5 V
• Wyłącznik termiczny nadmiaru temperatury, wyłącznik nadprądowy i wyłącznik podnapięciowy.
• Zabezpieczenie przed zwarciem i przeciążeniem.
