Centrum obróbcze poziome CNC HAAS EC-1600-4X

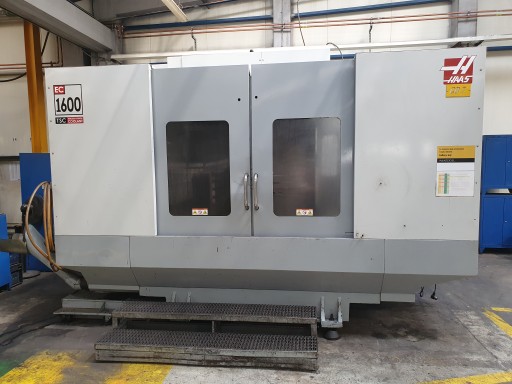

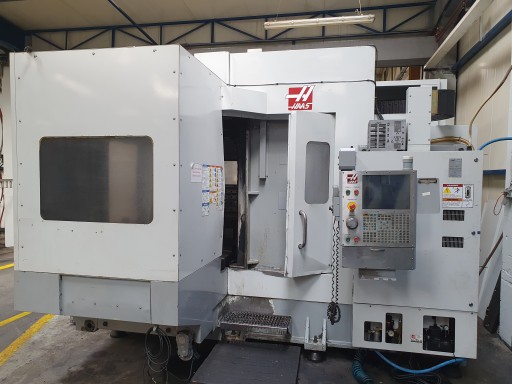

Poziome Centrum Obróbcze Haas EC-1600

Zaprojektowane z myślą o precyzji i wydajności obróbki dużych części

Możliwość obróbki ciężkich i nieporęcznych elementów

Zapewnia niezawodną wydajność i wyjątkową dokładność w złożonych operacjach obróbki skrawaniem

Dodatkowe drzwi boczne ułatwiające dostęp do przestrzeni obróbkowej przy dużych i niewygodnych gabarytowo elementach

Dane techniczne:

• Czas włączonego zasilania - 15 753 godz.
• Czas startu cyklu - 9 094 godz.
• Czas skrawania z posuwem - 5 629 godz.
• Skok osi X: 1 626 mm
• Skok osi Y: 1 270 mm
• Skok osi Z: 813 mm

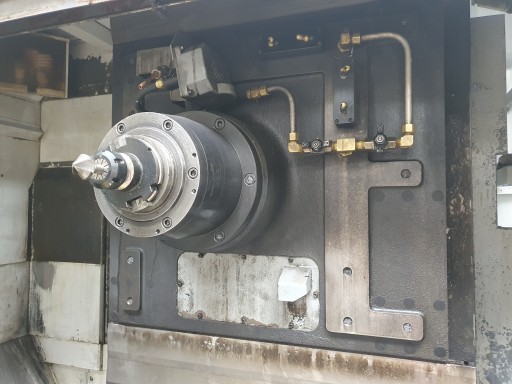

• Stożek wrzeciona: ISO 50
• Prędkość obrotowa wrzeciona: do 7500 obr.
• Posuw roboczy we wszystkich osiach X,Y,Z: 12,7 m/min
• Szybkość przesuwu: 15,2 m/min (osie X, Y, Z)
• Moc silnika wrzeciona: 22,4 kW (30 KM)
• Maksymalny moment obrotowy wrzeciona (Nm): 460

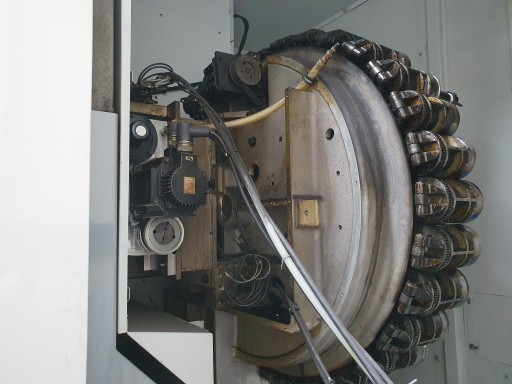

• Pojemność zmieniacza narzędzi: 30+1 boczny zmieniacz narzędzi
• Rozmiar stołu: 1400 x 1270 mm
• Maks. Obciążenie stołu: 4 535 kg

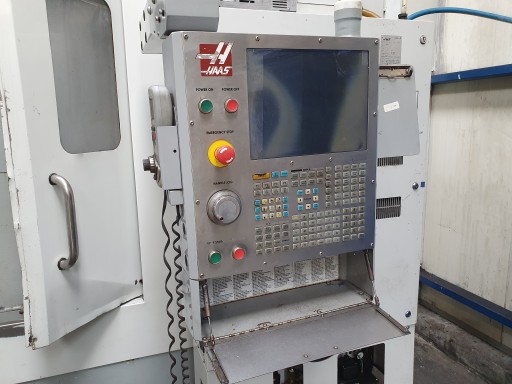

• System sterowania: Sterowanie CNC Haas z 15-cal. kolorowym monitorem LCD

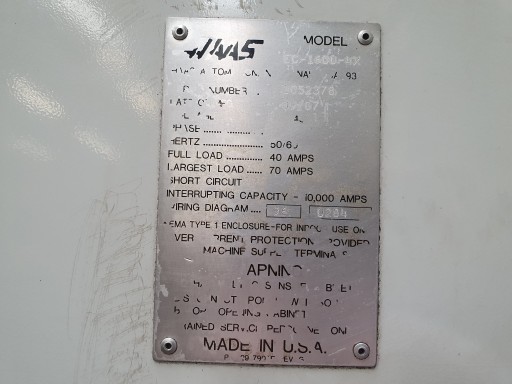

• Wymagania elektryczne: 3-fazowy, 380-480 VAC
• Wymiary zewnętrzne maszyny: 4.880 x 4.470 x 3.430 mm
• Waga: ok. 14 000 kg
• Obudowa maszyny: W pełni zamknięta dla zwiększenia bezpieczeństwa i zatrzymywania chłodziwa
• Dokładność: Precyzyjne prowadnice liniowe i śruby kulowe zapewniają wyjątkową dokładność

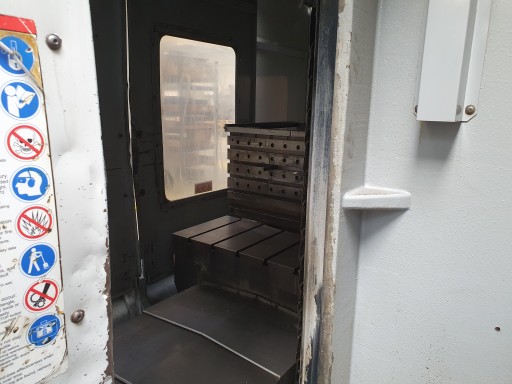

• 4-ta oś obrotowa (pełna oś), wbudowany stół obrotowy (kostka) o wymiarach (mm): wys. – 500, szer. – 800, dł. - 800
• Łączność Ethernet - Złącze RS232 i port USB
• Pojemność pamięci 1MB
• Maszyna przygotowana do pracy z sondami (zasilanie wewnętrzne, okablowanie, instalacja)
• Układ chłodzenia wrzeciona z wysuwanym zbiornikiem na chłodziwo (pompa o podwyższonej mocy – 20 bar, 24 l/min, zbiornik chłodziwa 150 l)
• Układ przedmuchu stożka wrzeciona
• Automatyczny układ centralnego smarowania
• Kompensacja temperaturowa na śrubach pociągowo-tocznych
• Oprogramowanie do szybkiej obróbki
• Pokrętka elektroniczna na kablu (wędka)

Oferujemy przeglądy, serwisy, transport maszyn.
