ВНЕШНЯЯ ПАНЕЛЬ ДЛЯ ВИДЕОДОМОФОНА VIRONE VDP-61 FULL HD 1080p EXTENSION

Stacja bramowa VDP-61KV do rozbudowy zestawu VIRONE VIFIS VDP-61FHD

W zestawie:

• panel zewnętrzny VDP-61FHDKV - 1 szt;
• uchwyt kątowy do panelu - 1 szt;
• zasilacz wtyczkowy - 1 szt;
• brelok zbliżeniowy 13,56 MHz Mifare - 2 szt;
• instrukcja.

❗ Zasilacz w zestawie jest wtyczkowy, jeśli istnieje potrzeba montażu zasilacza:

• w rozdzielni to można zakupić zasilacz dedykowany na szynę DIN, model HDR-15-12 lub OR-PSU-1642 - dostępny osobno
• np. obok jednostki zewnętrznej - na słupku, w puszcze fi60 itd, model PSC12015 - dostępny osobno

Nasza prezentacja, test, podłączenie oraz programowanie zestawu VDP-61 na YouTube:

PANEL ZEWNĘTRZNY VIRONE VDP-61FHDKV przeznaczony jest do rozbudowy zestawu wideodomofonowego Virone VIFIS VDP-61FHD. Posiada kamerę o rozdzielczości 1080P FullHD i doświetlenie diodami IR, które umożliwiają widzenie w nocy. Urządzenie wyposażono w czytnik zbliżeniowy, który umożliwia dostęp do obiektu za pomocą kart i breloków zbliżeniowych.

Panel przeznaczony jest do montażu natynkowego. Posiada wodoodporną obudowę, która chroni przed złymi warunkami atmosferycznymi.

Przykładowy schemat połączeń

Podłączenie:

monitor - stacja bramowa:

• 12V: czerwony
• AUDIO: biały
• GND: czarny
• VIDEO: żółty

stacja bramowa:

• 12V: fioletowy
• GND: szary
• OPEN: niebieski
• NO: zielony
• COM: pomarańczowy

Legenda:

1. monitor
2. stacja bramowa
3. zasilacz do stacji bramowej
4. elektrozaczep (opcja)
5. przycisk wyjścia (opcja)
6. zasilacz do monitora
7. wyjście do sterowania bramą
8. wyjście do podłączenia TV
9. druga stacja bramowa
10. kamery CCTV (opcja)
11. kolejne monitory

✅ CECHY PRODUKTU:

• kamera CMOS
• wbudowany czytnik RFiD: dostęp za pomocą kart i breloków zbliżeniowych (np. otwieranie elektrozaczepu)
• standard kart/breloków zbliżeniowych: 13,56 MHz Mifare
• podświetlana klawiatura (lekkie podświetlenie - tryb czuwania, mocniejsze - użytkowanie)
• możliwy dostęp: za pomocą karty, kart lub kodu PIN, karty + kodu PIN
• pojemność: 200 kart/breloków, 200 kodów PIN (przypisanych do kart/breloków), 1 hasło dostępu (6-cyfrowe), 1 hasło master (6-cyfrowe).
• dodatkowe oświetlenie kasety diodami IR umożliwia widzenie w nocy
• montaż natynkowy

Panel zewnętrzny VDP-61KV posiada stale podświetloną klawiaturę numeryczną oraz oświetlenie diodami IR LED, które zapewniają doskonałą widoczność również w zupełnej ciemności.

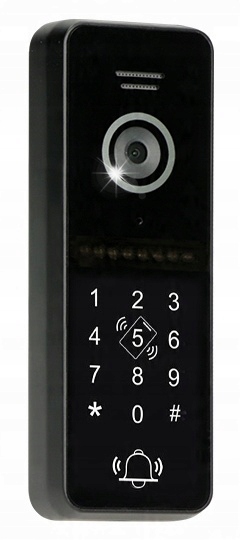

✅ LEGENDA:

1. Głośnik
2. Kamera
3. Mikrofon
4. Oświetlenie (diody IR LED)
5. Klawiatura numeryczna
6. Czytnik kart i breloków zbliżeniowych RFID
7. Przycisk dzwonka

CZYTNIK RFID

Dostęp do domu może być jeszcze szybszy - wystarczy przyłożyć brelok/kartę zbliżeniową do panelu. Wbudowany czytnik zbliżeniowy zapamiętuje aż 200 takich elementów! W zestawie otrzymujesz 2 sztuki.

✅ SPECYFIKACJA TECHNICZNA:

• kamera kolorowa 1/3" CMOS
• rozdzielczość pozioma: 960P
• kąt widzenia: 60 st. (pion), 120 st. (poziom)
• oświetlenie nocne: diody IR LED
• czytnik kart zbliżeniowych RFID: 13,56 MHz Mifare
• zasięg odczytu: ≤3 cm
• czas zwolnienia elektrozaczepu: ≤2 s
• montaż natynkowy
• temperatura pracy: -40 st. C ... +50 st. C
• napięcie nominalne - wejście: 12VDC (+/- 15V)
• pobór prądu: ≤30 mA (tryb czuwania), ≤ 70 mA (tryb pracy)
