⭐ Wyświetlacz TFT LCD 2.8" SPI z panelem dotykowym | ILI9341 + XPT2046

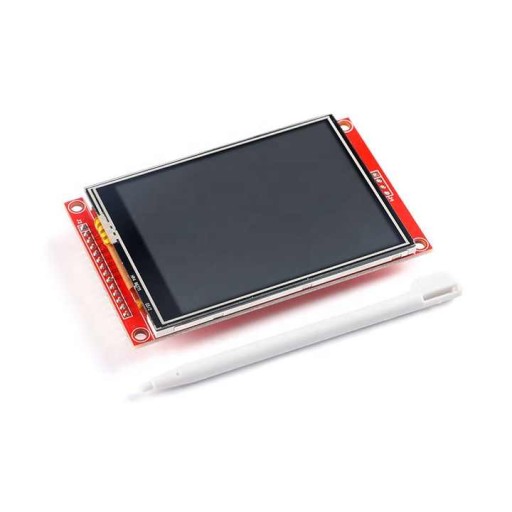

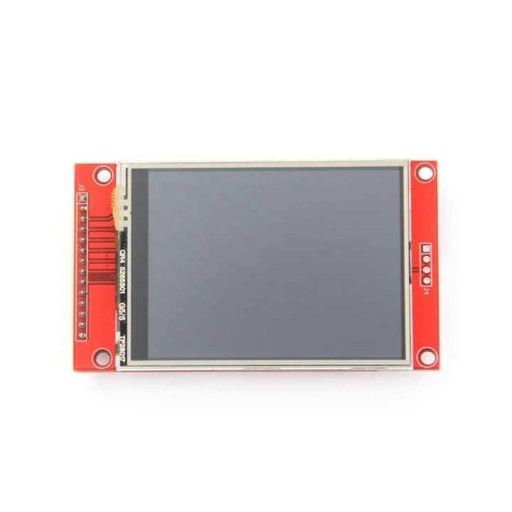

Moduł z kolorowym wyświetlaczem TFT LCD o przekątnej 2,8 cala i rozdzielczości 320 × 240 pikseli, wyposażony w kontroler ILI9341 oraz warstwę dotykową obsługiwaną przez układ XPT2046.

Przeznaczony do współpracy z mikrokontrolerami, takimi jak Arduino, ESP32, STM32 oraz innymi platformami zgodnymi z interfejsem SPI.

⭐ Kluczowe cechy modułu:

• Wyświetlacz TFT 2,8" (240×320 px, 65K kolorów)

  Kolorowy ekran LCD w technologii TFT z interfejsem szeregowym SPI. Dzięki kompaktowej budowie i dobrej czytelności idealnie sprawdzi się w systemach HMI, projektach edukacyjnych oraz aplikacjach embedded.

• Kontroler graficzny ILI9341

  Popularny i szeroko wspierany przez dostępne biblioteki (np. Adafruit_GFX, TFT_eSPI). Zapewnia szybkie i stabilne odświeżanie obrazu. Interfejs SPI umożliwia łatwą integrację z mikrokontrolerami przy minimalnym wykorzystaniu linii I/O.

• Panel dotykowy z kontrolerem XPT2046 (rezystancyjny)

  Obsługa dotyku realizowana przez dedykowany układ XPT2046, również komunikujący się przez SPI. Obsługuje generowanie przerwań na dotyk. W zestawie znajduje się rysik, umożliwiający precyzyjną obsługę interfejsu.

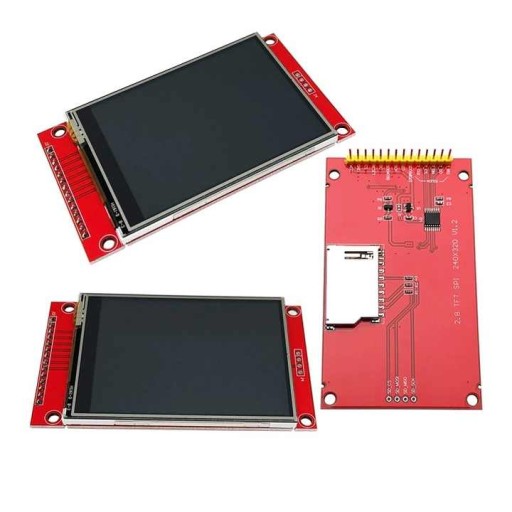

• Wbudowany slot na kartę SD

  Umożliwia przechowywanie zasobów graficznych, czcionek i konfiguracji GUI. Komunikacja również w standardzie SPI. Rozwiązanie przydatne w aplikacjach, gdzie mikrokontroler nie dysponuje wystarczającą pamięcią flash.

• Złącza goldpin 2,54 mm

  Standardowe rasterowanie umożliwia szybkie połączenie z płytką stykową lub przewodami typu Dupont. Wyświetlacz dostarczany z wlutowanymi goldpinami LCD. Złącze SD wymaga własnego lutowania.

• Kompatybilność z napięciem 3,3V (sygnałowym i zasilającym)

  W przypadku stosowania z platformami 5V (np. Arduino UNO/Nano) wymagany jest konwerter poziomów logicznych.

Specyfikacja techniczna:

• Parametr: Wartość
• Technologia wyświetlacza: TFT LCD
• Przekątna ekranu: 2,8" (71,12 mm)
• Rozdzielczość: 320 × 240 px
• Ilość kolorów: 65 536 (16-bit RGB)
• Kontroler LCD: ILI9341
• Interfejs komunikacyjny: SPI
• Panel dotykowy: Rezystancyjny, XPT2046 (SPI)
• Slot na kartę SD: Tak, pełnowymiarowy (SPI)
• Zasilanie modułu: 3,3 – 5 V (LCD) / 3,3 V (logika + LED)
• Temperatura pracy: -20°C ~ +70°C
• Wymiary modułu: ~77 × 43 mm
• Złącza: Goldpin 2,54 mm

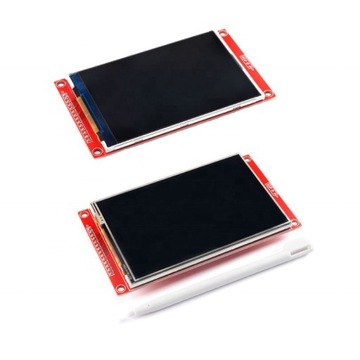

• W zestawie: Wyświetlacz + rysik + folia ochronna

Zastosowanie:

• Interfejsy użytkownika (GUI)
• Systemy wizualizacji danych w czasie rzeczywistym
• Projekty edukacyjne z Arduino, STM32, ESP32
• Aplikacje IoT i urządzenia HMI
• I wiele, wiele więcej... :)
