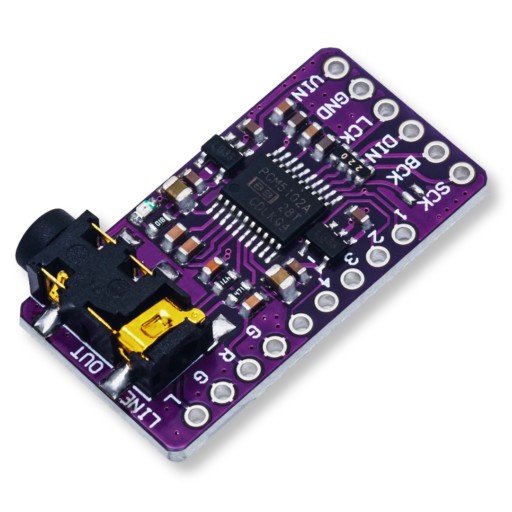

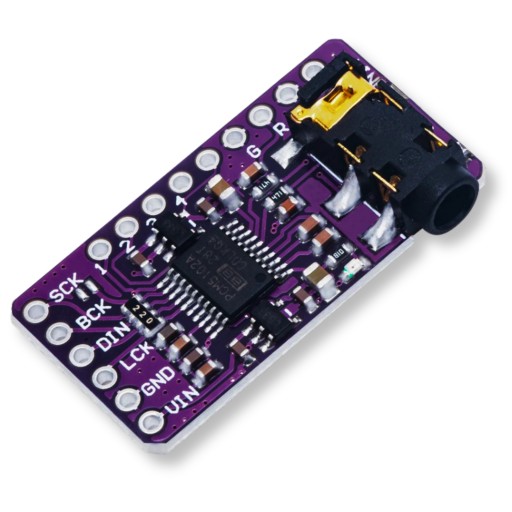

PCM5102A стерео ЦАП-декодер для цифро-аналогового преобразователя YoRadio + перемычки

PCM5102A dekoder DAC stereo do YoRadio konwerter cyfrowo analogowy + zworki

PCM5102A DAC - Wysokiej jakości konwerter cyfrowo-analogowy dla audio. Często używany w projektach YoRadio. Pozwala na konwersję sygnału cyfrowego na analogowy, zapewniając czysty dźwięk stereo. Idealny do projektów audio wymagających wysokiej jakości dźwięku, charakteryzuje się niskim poziomem szumów i zniekształceń.

Moduł jest łatwy w integracji z mikrokontrolerami i platformami takimi jak Raspberry Pi oraz Arduino. Oferuje elastyczne opcje konfiguracyjne poprzez zworki, umożliwiając dostosowanie filtrów i trybów pracy.

Specyfikacja techniczna:

• Układ: PCM5102A
• Kanały: 2 (Stereo)
• Rozdzielczość: 32 bity
• Częstotliwość próbkowania: do 384 kHz
• Stosunek sygnału do szumu (SNR): 112 dB
• Całkowite zniekształcenia harmoniczne (THD+N): -93 dB
• Interfejs: I2S
• Format danych: PCM
• Napięcie zasilania: 3.3 V lub 5 V
• Wyjście: Mini Jack 3.5 mm
• Wymiary modułu: 31,9 x 16,9 mm

Przykładowe zastosowania:

• YoRadio
• Wysokiej jakości odtwarzacze muzyki
• Systemy audio wbudowane
• Wzmacniacze audio

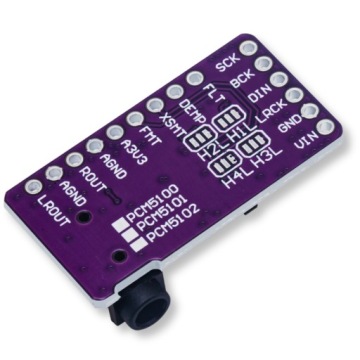

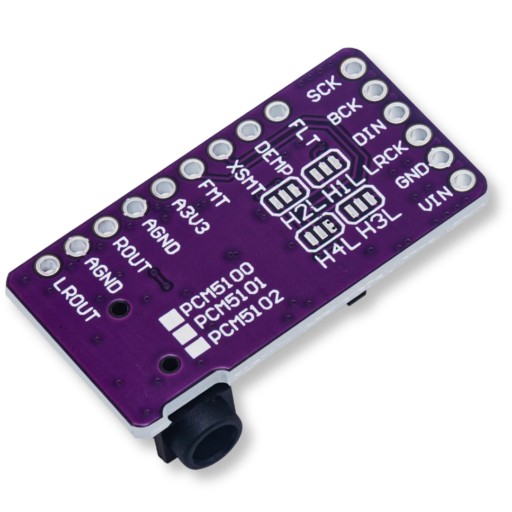

Konfiguracja za pomocą zworek (pola lutownicze H1L, H2L, H3L, H4L):

Moduł DAC PCM5102A posiada pola lutownicze (H1L, H2L, H3L, H4L) służące do konfiguracji trybów pracy i filtrów układu PCM5102. Domyślnie dostarczany jest bez konfiguracji zworek. Konfiguracja zworek umożliwia dostosowanie działania układu DAC do specyficznych wymagań aplikacji audio.

• H1L (FLT): Konfiguracja filtra cyfrowego (Fast Roll-Off lub Slow Roll-Off).
• H2L (DEMPT): Funkcja de-emfazy.
• H3L (XSMT): Ustawienie trybu wyciszenia (Mute).
• H4L (FMT): Konfiguracja formatu danych wejściowych (I2S, LJ, RJ).

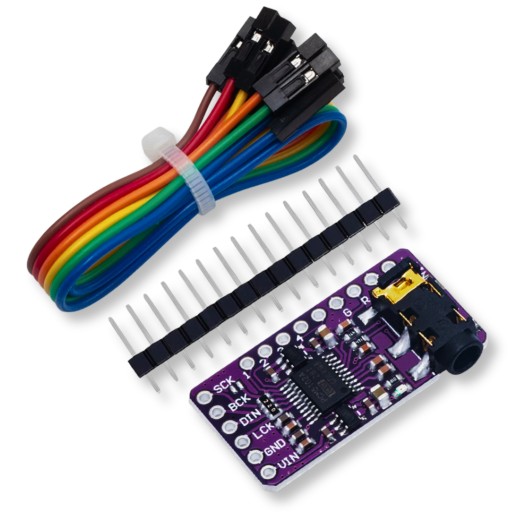

Zestaw zawiera:

• Moduł PCM5102A
• Listwa goldpin
• Przewody połączeniowe (opcjonalnie, w zależności od oferty)

Uwaga: Wygląd modułu może nieznacznie różnić się w zależności od dostawcy komponentów, przy zachowaniu identycznych parametrów technicznych.
