USDX HF QRP SDR Transceiver 8 ПК полосы стабильного подключения XB производительность

Funkcja:

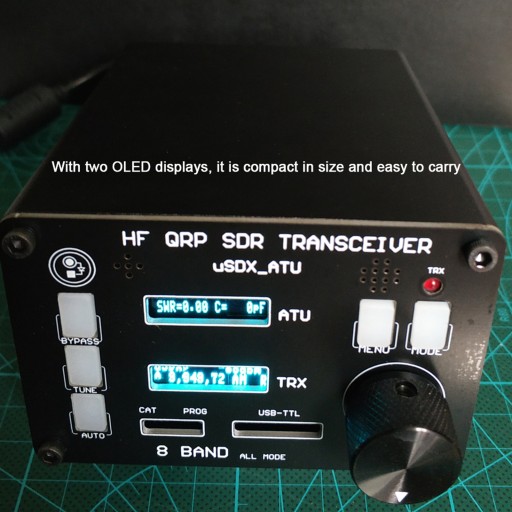

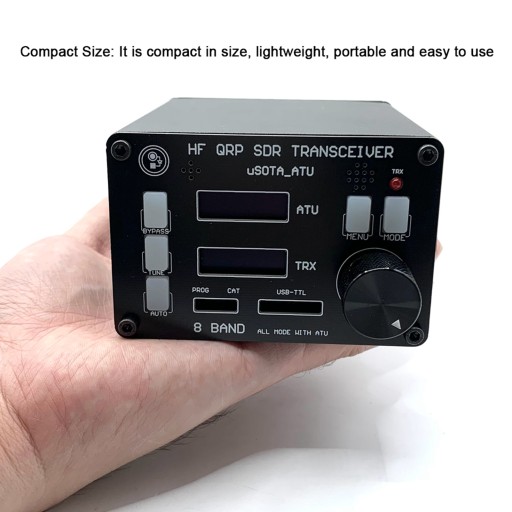

1. Kompaktowy rozmiar: Jest kompaktowy pod względem rozmiaru, lekki, przenośny i łatwy w użyciu.

2. 8 pasm Projekt: 3,5 MHz; 5,3 MHz; 7 MHz; 10 MHz; 14 MHz; 18 MHz; 21 MHz; 29 MHz.

3. Wydajność emisji: wyższa niż 85% (3,5 MHz; 5,3 MHz; 7 MHz; 10 MHz; 14 MHz); wyższy niż 80% (18 MHz i 21 MHz); Dla 29 MHz \ u0027s ponad 70%.

4. Połączenie PC: podłączone do komputera, za pomocą sterowania oprogramowania FT8, JS8, FT4 i innych trybów cyfrowych, obsługuje automatyczne dekodowanie CW.

5. Bezpłatna aktualizacja: Może osiągnąć moc 3-5 W w 8 pasmach i swobodnie ulepszać moduł PA (do-220).

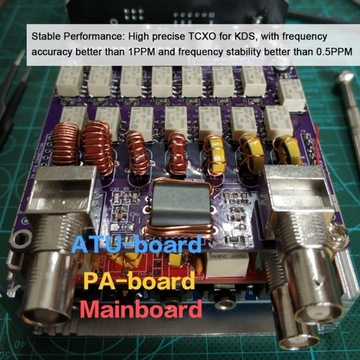

6. Stabilna wydajność: Wysoka precyzyjna TCXO dla KDS, z dokładnością częstotliwości lepszą niż 1pm i stabilność częstotliwości lepsza niż 0,5 ppm.

7. Niezależny projekt: niezależna płyta główna, płyta PA częstotliwości radiowej i płyta ATU, aby uniknąć własnej ingerencji sygnału.

8. Wybrane części: Wszystkie części LPF używają 100V kondensatorów C0G/NP0 lub używają układu LM4562 lub LM833 lub LT6231 OP.

9. Bogate interfejsy: Istnieją słuchawki, PTT Out, MIC/PTT, interfejsy anteny SPK/MIC BNC (z adapterem BCN-SL16, antena łatwa do dopasowania).

Specyfikacja:

• Specyfikacje:
• Nazwa: Zestaw tunera anteny nadkrześcijoterki
• Materiał: płytka drukowana
• ATU (automatyczny tuner antenowy):
• Maksymalna indukcyjność strojenia: 8,42 µH
• Minimalna indukcyjność strojenia: 0,05 μH
• Maksymalna pojemność strojenia: 1869pf
• Minimalna pojemność strojenia: 10pf
• Rozmiar pakietu: 200 * 100 * 50 mm / 7,87 * 3,94 * 1,97 cala
• Waga pakietu: 1200 g / 2,65lb
• Funkcje systemu USDx_atu:
• Obsługa trybu pełnego: USB, LSB, CW, AM, Modulacja częstotliwości
• Wszechstronne i oparte na oprogramowaniu zdefiniowane przez radio kanały odbierane
• Kanały transmisji SSB wszechstronne i oparte na oprogramowaniu
• Odbierz tłumik: 0db, -13dB, -20dB, -33dB, -53dB, -60dB i 73dB
• Cyfrowe pasma filtra procesora sygnału: 4000, 2500, 1700, 500, 200, 100 i 50 Hz
• Otrzymanie szumu tła: -135dBM przy 28 MHz (BW = 200 Hz)
• Odbiornik selektywność front-end: Częstotliwość strojenia -45dB/Dekada Rolowanie ± 2 kHz
• Supresja SSB/nośnik: transmisja, lepsza niż 45dBC; Otrzymuj, lepsze niż 50dBC
• Cyfrowe funkcje procesora sygnału: automatyczna kontrola wzmocnienia (AGC), redukcja szumów (NR), głosowy XMIT, RX Attenauator (ATT), TX Noise Gate, TX Sterowanie napędu, kontrola objętości, miernik DBM/s
• Trójwarstwowy PCB:
• Tablica atu
• Pa-Board: 8 pasmo
• Tablica główna
• Złącze tylnego panelu (gniazdo):

1. Gniazdo słuchawkowe (3,5 mm):

• Wskazówki - Audio Out
• Pierścienie - Audio
• Sleep - Gnd

2. MIC/PTT (klawisze) Jack (3,5 mm):

• Wskazówki - MIC WEJŚCIE
• Pierścienie - Ptt
• Sleep - Gnd
• Tryb wejściowy CW-Keys:
• Wskazówki - dah
• Pierścienie - i
• Sleep - Gnd

3. Jack SPK/MIC (3,5 mm):

• Wskazówki: głośnik
• Pierścienie 1: Mic
• Pierścienie 2: PTT
• Rękaw: GND

4. PTT Out Jack (3,5 mm):

• TIPS - SSSR Wyjście
• Pierścienie - SSR wyjście
• Sleep - Gnd

Lista pakietów:

• 1 * jednostka główna
• 1 * Adapter mocy
• 1 * Adapter BNC
• 1 * Kabel BNC
• 1 * Mikrofon ręczny
• 1 * klucz
