Питание бистабильная кнопка серебряная вандаляталя 250 В 5a 16x38mm красный

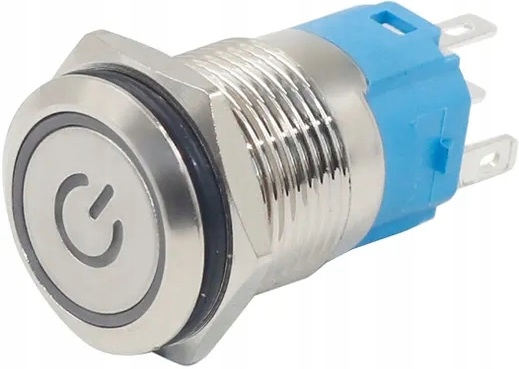

WŁĄCZNIK PRZYCISK SREBRNY METALOWY PRZEŁĄCZNIK BISTABILNY 16mm 250V 5A PŁASKI ŁEB

Płaski przycisk wandaloodporny to profesjonalny element sterujący przeznaczony do zastosowań, gdzie trwałość, niezawodność i ochrona przed czynnikami zewnętrznymi są kluczowe. Dzięki szczelności IP65 oraz odpornej na akty wandalizmu konstrukcji, doskonale sprawdzi się w wymagających warunkach — zarówno na zewnątrz, jak i wewnątrz maszyn, paneli oraz instalacji pojazdowych.

Specyfikacja techniczna:

• Średnica montażowa: 16mm (panel cutout)
• Typ pracy: SPDT (Single Pole Double Throw) — 1NO + 1NC
• Funkcja: Bistabilny
• Maksymalne parametry pracy:

  5A 250V AC

  10A 12V DC

• Stopień ochrony: IP65 — pełna ochrona przed pyłem, wodoodporność
• Materiał: gruby plastik
• Wytrzymałość mechaniczna:

  min. 500,000 cykli (trwałość mechaniczna)

  min. 50,000 cykli (trwałość elektryczna)

• Zakres temperatur pracy: od -25°C do +55°C
• Montaż: Zaciski do lutowania, łatwy montaż panelowy (nakrętka)

Zalety produktu:

• Wyjątkowa trwałość dzięki wzmocnionej budowie i odporności na korozję
• Uniwersalność – pasuje do większości standardowych otworów panelowych 16mm
• Odporność na trudne warunki — deszcz, pył, mróz, kurz

Zawartość zestawu:

• Przycisk 16 mm
• Gumowa uszczelka
• Nakrętka montażowa

SYGNATURA PRODUKTU : K918

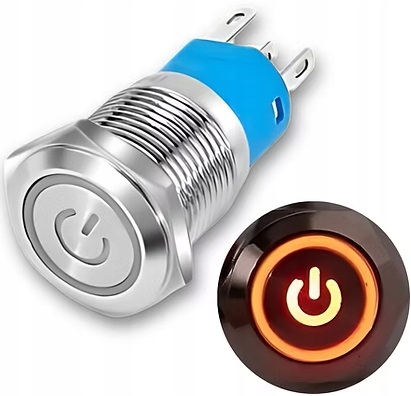

TAK ŚWIECI PRZYCISK

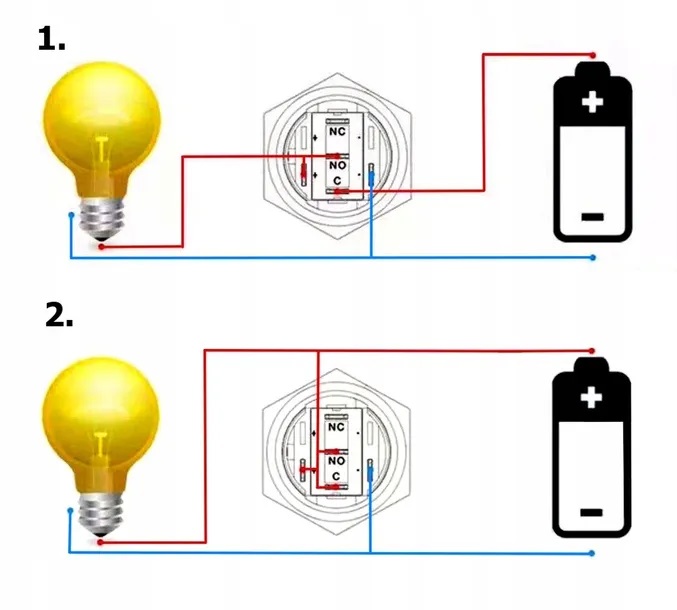

• 1. Schemat połączenia w trybie NC (Normalnie Zamknięty):

  2. Schemat połączenia w trybie NO (Normalnie Otwarty):

  Podsumowanie:

  Schematy te obrazują uniwersalne możliwości zastosowania przycisku wandaloodpornego w zależności od potrzeb w danym obwodzie elektrycznym.

• NC (Normalnie Zamknięty): Żarówka świeci, dopóki przycisk nie zostanie wciśnięty.
• NO (Normalnie Otwarty): Żarówka świeci tylko wtedy, gdy przycisk jest wciśnięty.
• W tym układzie prąd nie płynie przez obwód, dopóki przycisk nie zostanie naciśnięty.
• Przebieg połączeń:

  Jeden biegun zasilania (+) jest podłączony do styku "C" (Common).

  Żarówka jest podłączona między styk "NO" (Normalnie Otwarty) a biegun ujemny (-) zasilania.

• Działanie: Żarówka pozostaje wyłączona w stanie spoczynku. Po wciśnięciu przycisku obwód zostaje zamknięty, a żarówka zaczyna świecić.
• W tym układzie prąd przepływa przez obwód, dopóki przycisk nie zostanie naciśnięty.
• Przebieg połączeń:

  Jeden biegun zasilania (+) jest podłączony do styku "C" (Common).

  Żarówka jest podłączona między styk "NC" (Normalnie Zamknięty) a biegun ujemny (-) zasilania.

• Działanie: Żarówka świeci się w stanie spoczynku (przycisk nie jest wciśnięty). Po wciśnięciu przycisku obwód zostaje przerwany, a żarówka gaśnie.
