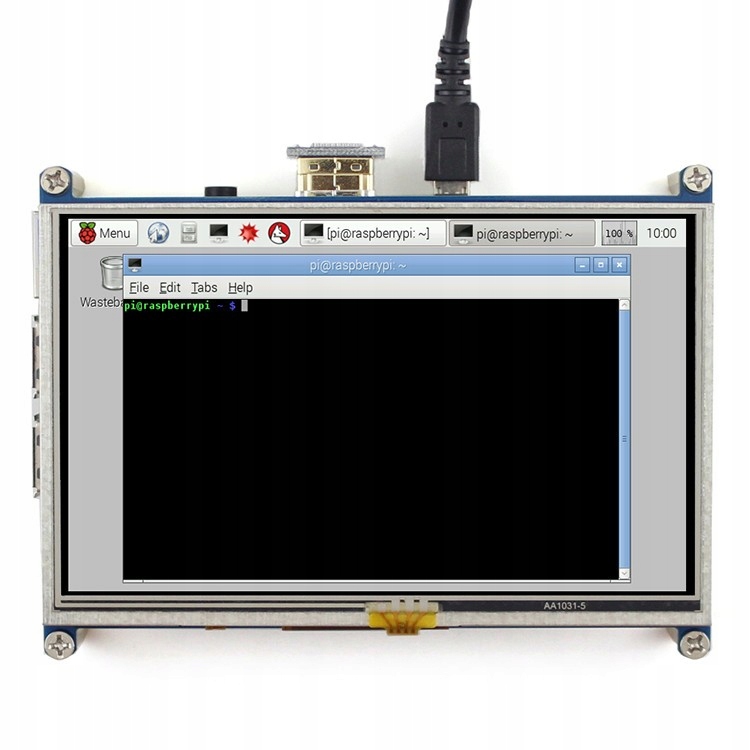

Резистивный сенсорный экран LCD TFT 5'' 800x480px HDMI + GPIO

Ekran dotykowy rezystancyjny LCD TFT 5'' 800x480px HDMI + GPIO dla Raspberry Pi 4/3/2/B+/Zero - Waveshare 10563

Ekran dotykowy Waveshare, rezystancyjny 5" dla Raspberry Pi o rozdzielczości 800 x 480 px. Współpracuje z Raspberry Pi w wersji 4, 3, 2, B+, Zero i Zero W poprzez złącze HDMI i piny GPIO.

Indeks: WSR-04467

Podłączenie z Raspberry Pi

W celu uruchomienia ekranu należy nałożyć urządzenie na piny GPIO Raspberry Pi oraz zamontować łącznik HDMI.

Oprogramowanie wyświetlacza

Producent przygotował system operacyjny z zainstalowanymi sterownikami. System należy rozpakować poprzez odpowiedni program, np. WinZip i wgrać na kartę przy pomocy programu Win32 Disk Imager.

Szczegółowy opis podłączenia i instalacji sterowników bez zmiany systemu Raspberry Pi oraz obraz gotowego systemu można znaleźć na stronie producenta.

Interfejs GPIO wyświetlacza dotykowego

Pin GPIO Symbol Opis

1, 17 3,3 V Zasilanie 3,3 V.

2, 4 5 V Zasilanie 5 V.

3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC Nie podłączone.

6, 9, 14, 20, 25 GND Masa.

19 TP_SPI Wejście danych interfejsu SPI dla panelu dotykowego.

21 TP_SO Wyjście danych interfejsu SPI dla panelu dotykowego.

22 TP_IRQ Przerwanie panelu dotykowego, wykrycie dotyku ustawia stan niski.

23 TP_SCK Sygnał zegarowy SPI dla panelu dotykowego.

26 TP_CS Chip select dla panelu dotykowego.

Specyfikacja ekranu dotykowego Waveshare

• Typ: ekran dotykowy, rezystancyjny
• Przekątna: 5"
• Rozdzielczość: 800 x 480 px
• Współpracuje z: Raspberry Pi w wersji 4, 3, 2, B+, Zero i Zero W (działa bezpośrednio z systemem od producenta)
• Ekran wykorzystuje 26 pinów GPIO
• Działa również ze wszystkimi urządzeniami HDMI (funkcja dotykowa nie jest wtedy dostępna)
• 4 otwory montażowe (śrubki znajdują się w zestawie)
• Wymiary ekranu: 121 x 76 mm

Zestaw zawiera

• Ekran 5" dotykowy, rezystancyjny
• Łącznik HDMI
• Rysik dotykowy
• Śrubki montażowe
