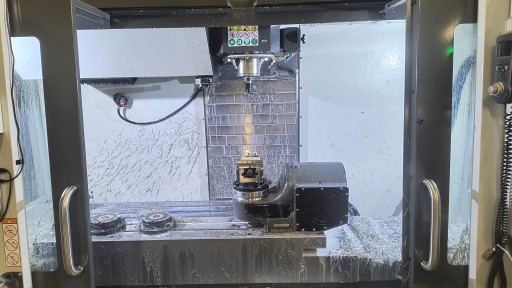

Frezarka HAAS VF4SS 5-osi 2019r.

Do sprzedania Frezarka HAAS VF4SS z 2019r z 5-osiowym stołem obrotowym TRT160. Sprzęt jest w ciągłej eksploatacji w Rzeszowie, można przyjechać i sprawdzić wszystkie parametry pracy.

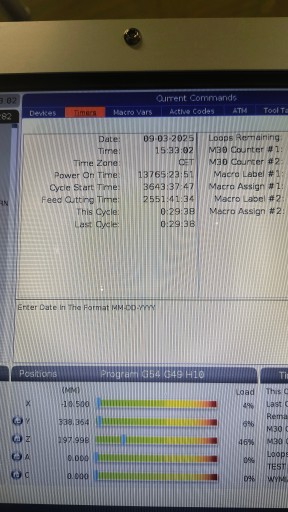

Ilość przepracowanych godzin: 2550

Parametry techniczne

• Przesuw w osi X 1 270 mm
• Przesuw w osi Y 508 mm
• Przesuw w osi Z 635 mm
• Odstęp pomiędzy powierzchnią stołu a wrzecionem 102-737 mm
• Powierzchnia stołu X x Y 1 321x457 mm
• Maksymalne obciążenie stołu 794 mm
• Szerokość rowków teowych 16 mm
• Odstęp między rowkami 80 mm
• Stożek mocujący /wykonanie standardowe DIN 69871/ ISO40
• Maksymalne obroty 12 000 obr/min
• Rodzaj napędu bezpośredni
• Maksymalny moment obrotowy /przy 2 000 obr/min/ Nm 102 122 Nm
• Maksymalna moc wrzeciona 22,4 kW
• Maksymalna siła pociągowa osi X i Y 13,7 kN
• Maksymalna siła pociągowa osi Z 17,4 kN
• Szybkość dobiegów w osiach X , Y , Z 35,4 m/min
• Posuwy robocze 21,2 m/min
• Liczba narzędzi w magazynie 30
• Maksymalna średnica narzędzia /wszystkie narzędzia/ 63,5 mm
• Maksymalna średnica narzędzia /boczne pozycje puste/ 127 mm
• Maksymalny ciężar narzędzia 5,4 kg
• Czas wymiany narzędzia /narzędzie-narzędzie/ 2,8 s
• Czas wymiany narzędzia /wiór-wiór/ 3,6 s
• Dokładność pozycjonowania maszyny +/-0,005 mm
• Powtarzalność pozycjonowania maszyny +/-0,003 mm
• Ciężar maszyny 6033 kg
• Napięcie zasilania 3x400 V
• Częstotliwość 50 HZ
• Sprężone powietrze /ciśnienie/ 6,9 bar
• Sprężone powietrze /zużycie/ 113 l/min
• Wyposażenie podstawowe
• - Sterowanie CNC, 3 osie, typ HAAS (wersja NGC), kompatybilne do Fanuca
• - Stożek wrzeciona ISO40, typ CT - (dostępny w wersji BT)
• - Pojemność pamięci 1 GB
• - Karta sieciowa
• - Moduł wczesnego wykrywania zaniku napięcia
• - HaasConnect – zdalny monitoring stanu pracy maszyny
• - Monitor LCD 15” i złącze USB
• - Pokrętka elektroniczna
• - Układ chłodzenia wrzeciona
• - Kompensacja temperaturowa śrub pociągowych-tocznych
• - Kabina ochronna z przesuwnymi drzwiami czołowymi i bocznymi oknami uchylnymi
• - Boczny magazyn 30-o pozycyjny
• - Blokowanie pamięci
• - Układ przedmuchu stożka wrzeciona
• - Gwintowanie bez oprawki kompensacyjnej
• - Instalacja dla podłączenia sprężonego powietrza
• - Układ chłodzący z wysuwanym zbiornikiem na chłodziwo
• - Automatyczny układ centralnego smarowania
• - Oświetlenie obrabiarki
• - Dokumentacja maszyny /1 egz. angielski, 1 egz. polski/
• - Pierwsze napełnienie chłodziwem firmy Blaser
• Opcje dodatkowe

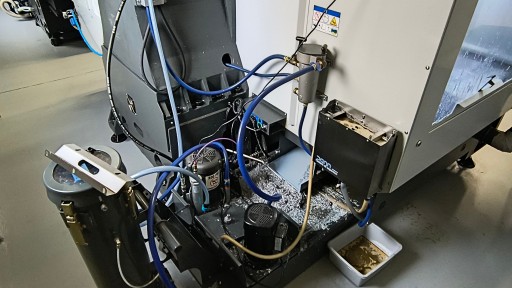

• AUGER Śrubowy wyrzutnik wiórów
• ACF Dodatkowy układ filtrowania 25 μm, niezbędny przy obróbce żeliwa, aluminium, drewna, tworzyw na bazie żywic fenolowych i innych pylących
• TSC* Chłodzenie przez wrzeciono, pompa o podwyższonej mocy /21 bar, 22 l/min/ (wymagana opcja ACF)
• HSM Szybszy procesor z funkcją look-ahead, przyspieszający obróbkę kształtów z interpolacją 3 osi.
• RJH-C Zdalny panel sterujący z kolorowym wyświetlaczem, na przewodzie (wędka)
• 4AXD Przygotowanie maszyny /przyłącza, okablowanie/ Do podłączenia stołu, bez stołu
• 5AXD Przygotowanie maszyny /przyłącza, okablowanie/ Do podłączenia stołu uchylno-obrotowego (bez stołu). Nie zawiera 4AXD
• DWO/TCPC Dynamiczne przesunięcia punktu zerowego detalu i kontrola położenia osi narzędzia
• WIPS-R Zestaw sond bez kablowy do pomiaru narzędzi na promieniu i długości, do pomiaru i ustawiania detali wraz z cyklami pomiarowymi. Zawiera SO, MACRO, COORD oraz VPS (Wizualny System Programowania)
• P-COOL Programowalne położenie kątowe dyszy chłodziwa

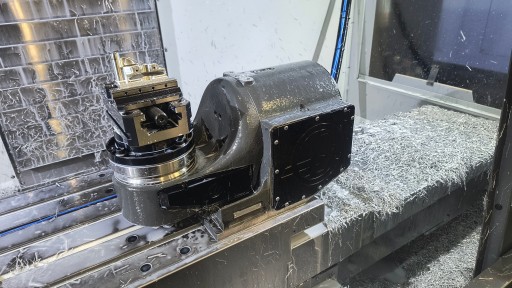

• TRT160 Dwuosiowy stół uchylno - obrotowy Haas z płytą mocującą d=160 mm, mocowany w osi Y obrabiarki.
• TR200Y HRT-FIX-KIT Zestaw montażowy stołu obrotowego lub uchylno-obrotowego. Uwaga: w przypadku instalacji stołu i konika wymagane 2 komplety
