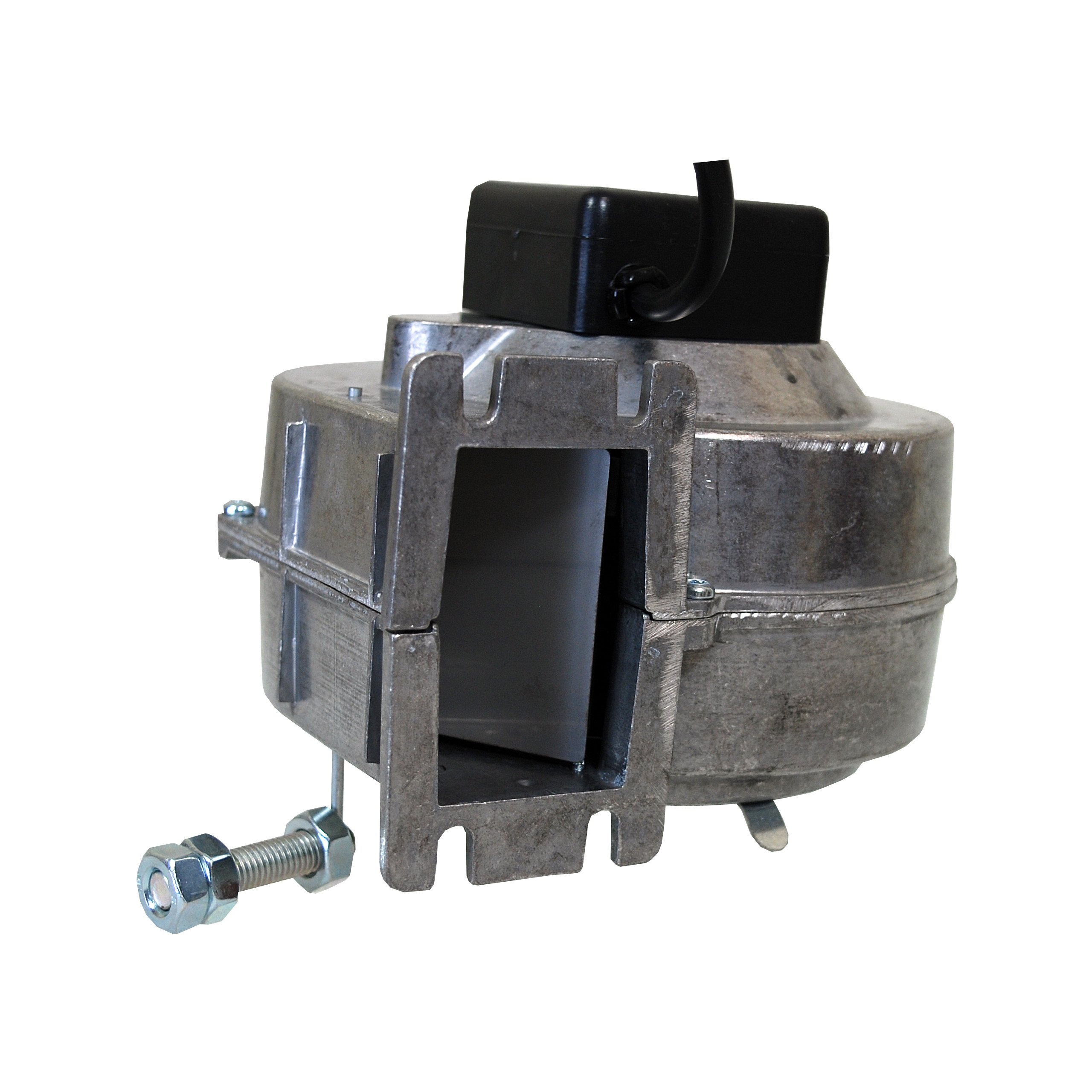

Вентилятор печи котла центрального отопления с питателем DM80

Dmuchawa z małą ramką przyłączeniową do pieca z podajnikiem z klapką i przesłoną na wlocie

Typ oferowanej dmuchawy DM 80 w aluminiowej obudowie

SYMBOL PRODUKTU: 10102

Cechy szczególne:

• produkt polski - produkcja DOMER
• doskonała jakość
• aluminiowa obudowa
• wysoka wydajność

Symbol złożeniowy:

• DM 80-M0-PO1-K1-H0-PW20-PP4

PARAMETRY TECHNICZNE

• Wydajność max: 320 m3/h
• Sprężanie max: 300 Pa
• Kondensator: 2,5 uF / 450 V
• Zasilanie: 230 V / 50 Hz
• Liczba prędkości: 1
• Rodzaj pracy: ciągły
• Klasa szczelności: IP44
• Głośność: 62 dBA
• Temperatura otoczenia: od -15 do 45 OC
• Prędkość obrotowa: 2390 obr./min
• Kołnierz wylotowy: 104 x 65 mm
• Otwór wylotowy: 69 x 45 mm

ELEMENTY BUDOWY

Silnik z wirnikiem metalowym: 80 W

Malowanie obudowy: M0 - obudowa aluminiowa

Przesłona wlotu: PO1 - przesłona typu O

Klapka wylotu: K1 - klapka

Czujnik Halla: H0 - bez czujnika Halla

Przewód zasilający: PW20 - przewód z wtyczką komp. dł. 2 m

Puszka: PP4 - puszka w pozycji 4, na obudowie

Kondensator: 2 uF - kondensator rozruchowy

PRZEZNACZENIE

Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe, kotły z podajnikiem retortowym 15 - 50 kW. W zależności od budowy kotła, wielkości podajnika i sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy.

BUDOWA WENTYLATORA

Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik niemieckiej firmy Ziehl-Abegg, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami.

Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.

GALERIA ZDJĘĆ PRODUKTU

Kołnierz montażowy dmuchawy oraz rozstaw otworów jest znormalizowany i pasuje do większości pieców obecnych na polskim rynku. W załączeniu dokładny rysunek z wymiarami.
