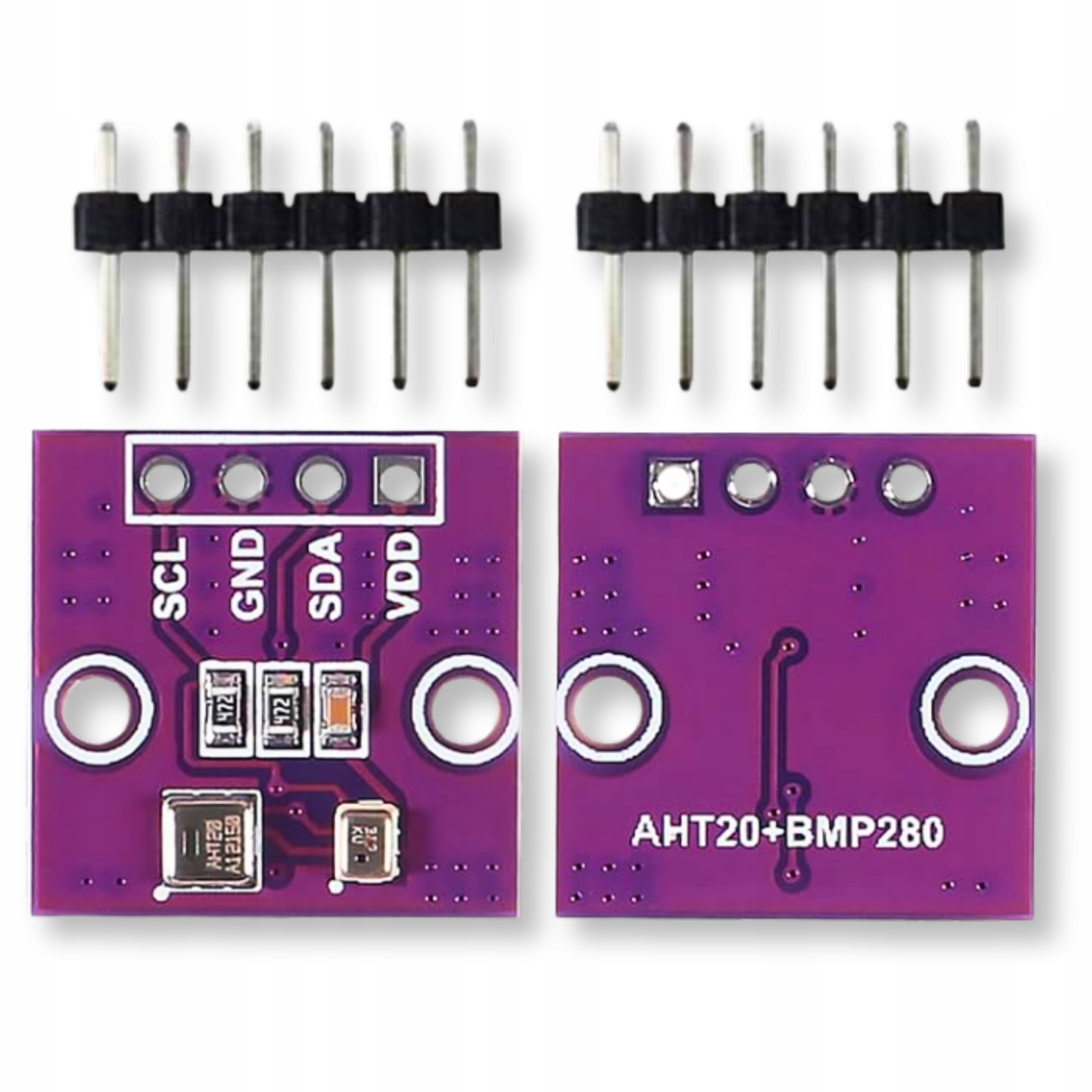

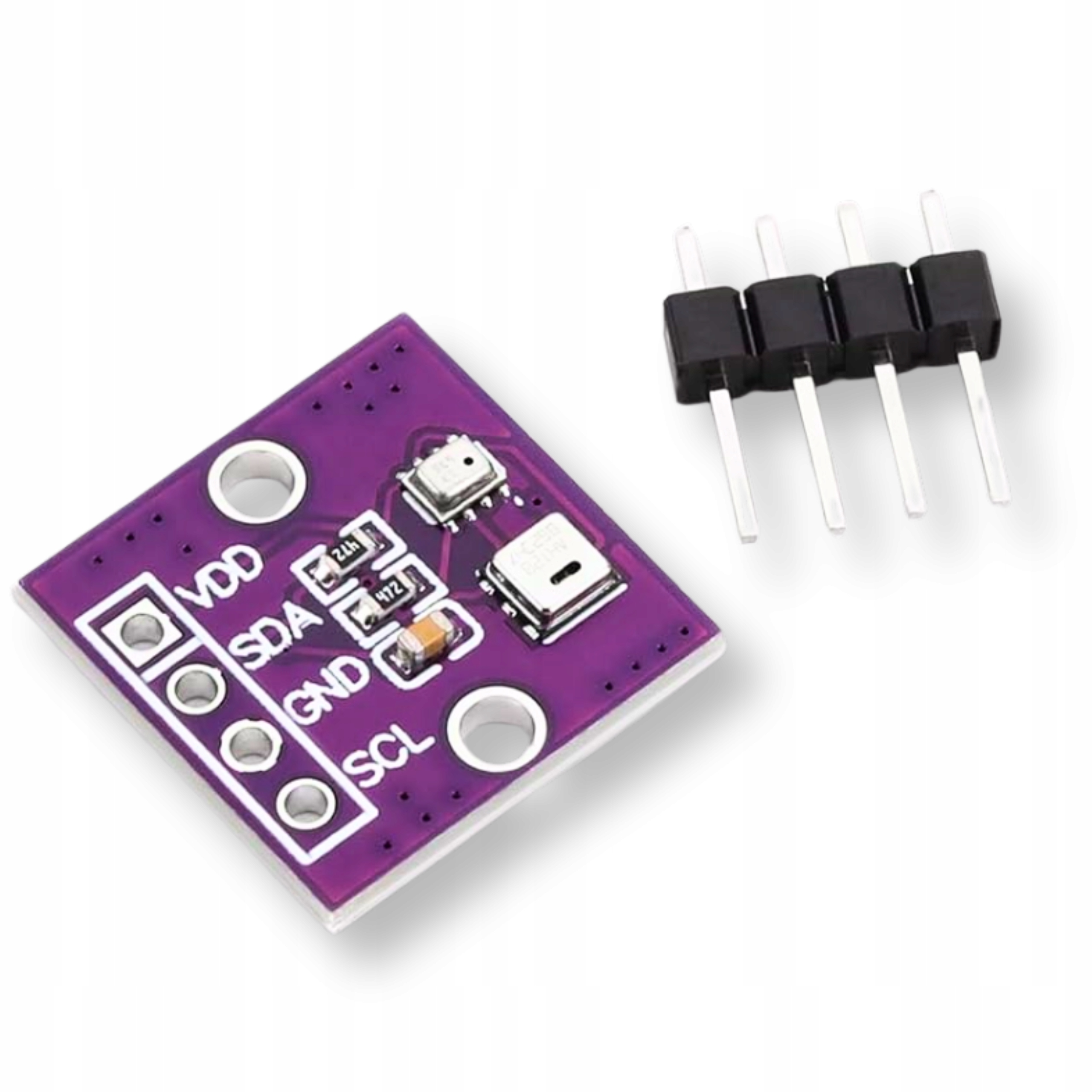

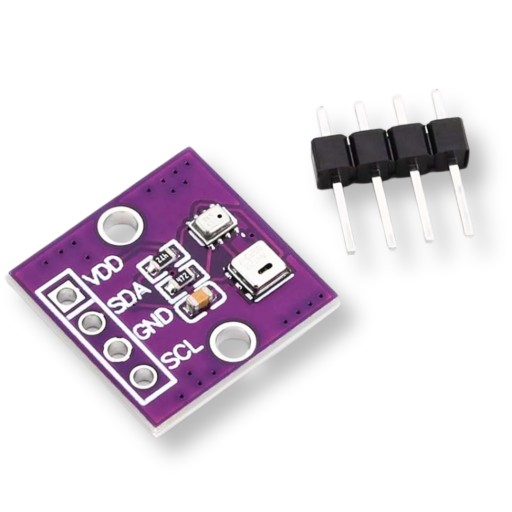

Moduł czujnika AHT20+BMP280 – precyzyjny pomiar temperatury, wilgotności i ciśnienia

Zaawansowany moduł pomiarowy, który integruje dwa precyzyjne czujniki: AHT20 do pomiaru temperatury i wilgotności oraz BMP280 do pomiaru ciśnienia atmosferycznego i temperatury. Dzięki połączeniu obu układów na jednej płytce, moduł stanowi kompletne rozwiązanie do monitorowania warunków środowiskowych, będąc doskonałym, bardziej precyzyjnym zamiennikiem dla popularnych czujników z serii DHT. Komunikacja odbywa się za pomocą popularnej magistrali I2C, co zapewnia łatwą integrację z większością mikrokontrolerów. Moduł jest zasilany napięciem 3,3V, co należy uwzględnić przy podłączaniu do systemów 5V (wymagany konwerter stanów logicznych).

Specyfikacja techniczna:

• Napięcie zasilania: 3,3 V
• Interfejs komunikacyjny: I2C
• Wymiary: 16 mm x 16 mm
• Dodatkowo: Wbudowane rezystory podciągające, listwa goldpin w zestawie

Parametry czujnika AHT20:

• Zakres pomiaru wilgotności: 0 – 100% RH
• Dokładność pomiaru wilgotności: ±2% RH
• Zakres pomiaru temperatury: -40°C do 85°C
• Dokładność pomiaru temperatury: ±0,3°C

Parametry czujnika BMP280:

• Zakres pomiaru ciśnienia: 300 – 1100 hPa
• Dokładność względna ciśnienia: ±0,12 hPa (co odpowiada ±1 m wysokości)
• Dokładność pomiaru temperatury: ±0,5°C (w zakresie 0-65°C)
• Dodatkowo: Sprzętowa kompensacja wpływu temperatury na pomiar ciśnienia

Przykładowy kod obsługi czujnika gotowy do zaprogramowania z ESP32:

• https://flashesp.com/explore/u7LhdhJh5nTwqRiZXK1rk

Przykładowe zastosowania:

• Budowa domowych i amatorskich stacji pogodowych.
• Integracja z systemami inteligentnego domu (np. Home Assistant, ESPHome) do automatyzacji.
• Precyzyjne pomiary wysokości w projektach dronów lub jako barometryczny wysokościomierz.
