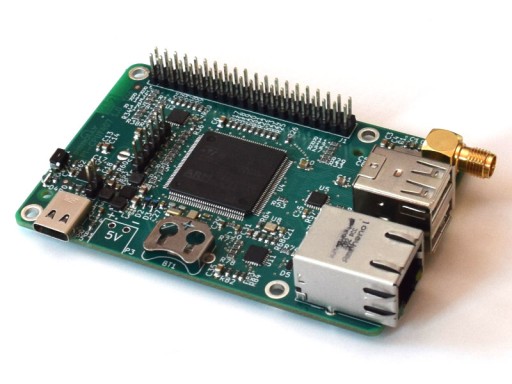

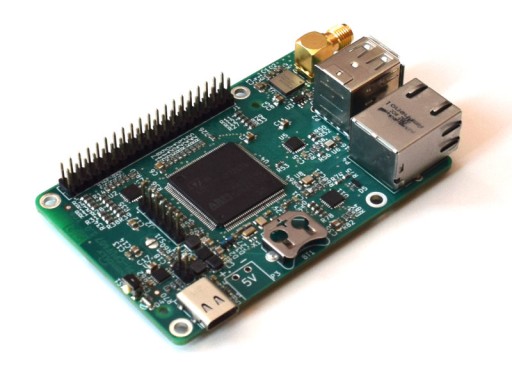

Модуль PI-CPUF407 с процессором STM32F407, Ethernet, Wi-Fi, USB

PI-CPUF407 to moduł z procesorem STM32F407, interfejsem komunikacyjnym Fast Ethernet i Wi-Fi, gniazdem kart SD, dwoma interfejsami dla urządzeń peryferyjnych USB 2.0 (1x Full Speed i 1x High Speed) oraz złączem rozszerzeń GPIO z wejściami i wyjściami cyfrowymi i analogowymi. Zaletą jest niskie zużycie energii, co pozwala również na pracę na baterii. Moduł ma niewielkie wymiary formatu Rasberry PI z podobnie umieszczonymi złączami i otworami montażowymi, dzięki czemu pasuje do większości pudełek do Rasberry PI. Również złącze rozszerzeń GPIO ma podobne okablowanie, dzięki czemu można również używać modułów rozszerzeń HAT.

Aplikacje docelowe:

• Zbieranie danych
• Zarządzanie liniami produkcyjnymi
• Sterowanie komponentami przemysłowymi
• Internet Rzeczy (IoT)
• Inteligentne domy
• Usługi w chmurze

Nieruchomości:

• ARM Cortex-M4, 168 MHz, 210 DMIPS/566 CoreMark, 1MB flash, 192 kB RAM
• Połączenie sieciowe Ethernet i Wi‑Fi (podłączenie do zewnętrznej anteny SMA)

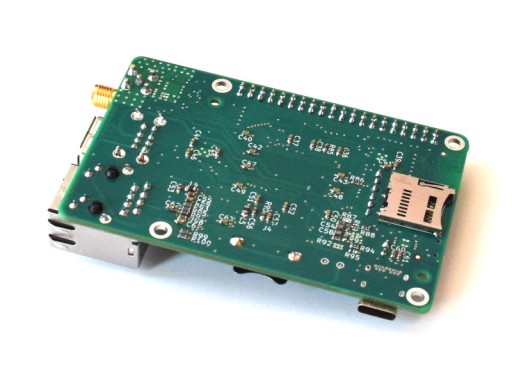

• Karta MicroSD
• USB 2.0 HS (480Mbit/s)
• USB 2.0 FS (12Mbit/s)
• Kopia zapasowa RTC
• Rozszerzalność za pomocą modułów HAT
• Terminal wiersza poleceń z konwerterem UART na interfejs USB-C
• Niskie zużycie energii ok. 1W

PI-CPUF407 może być zasilany z 5 V za pomocą złącza USB-C lub oddzielnego wejścia z listwą zaciskową. Na USB-C znajduje się konwerter dla UART, aby zabezpieczyć terminal do sterowania. Występuje w kilku wariantach również bez Wi-Fi, Ethernetu i USB.

Istnieje przykładowa aplikacja, która przyspieszy rozwój pożądanej aplikacji.

Przykładowa aplikacja zawiera:

• Bootloader do aktualizacji aplikacji przez terminal
• System operacyjny FreeRTOS
• TCP/IP stack lwIP
• Klient DHCP
• Klient NTP
• Terminal poleceń przez łącze szeregowe i przez telnet (komendy podobne do OS Linux)
• FatFs do odczytu plików karty MicroSD i dysków USB

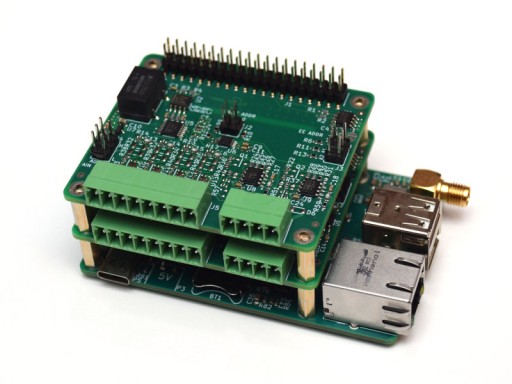

PI-CPUF407 zawiera złącze rozszerzeń z GPIO, dzięki którym można podłączyć dodatkowe moduły, a tym samym rozszerzyć o dodatkowe wymagane interfejsy. Złącze jest kompatybilne z Raspberry Pi.
