DTW 5 Стабилизатор напряжения 400V AVR Стабилизатор напряжения для 3 UZ

Funkcja:

1. Ochrona obwodu: Gdy obroty obrotowe silnika spada, wbudowane napięcie wyjściowe spadków regulatora napięcia, które dobrze chronią obwód.

2. Wysoka wydajność: AVR ma stabilną i szybkie regulacje napięcia, weź regulator napięcia w celu bardziej wydajnej pracy. Zaoszczędź czas i wysiłki.

3. Doskonały materiał: Regulator napięcia jest wykonany z materiału ABS, z silną odpornością na uderzenie i odporność na zarysowania, a także odporność na korozję i łatwe charakterystykę przetwarzania.

4. Łatwy w instalacji: Regulat napięcia ma kompaktowy rozmiar i lekką wagę, łatwą instalację można szybko zakończyć. Nie ma trudnych kroków instalacji.

5. Obowiązujący generator: Płytka AVR jest odpowiednia dla 3 -fazowego bezszczotkowego generatora Synchronicznego prądu przemiennego, sprawdź model, aby uzyskać lepsze dopasowanie. Może być używane z spokoju.

Specyfikacja:

• Typ pozycji: Regulator napięcia
• Materiał: abs
• Model: DTW 5
• Szybkość regulacji napięcia w stanie ustalonym: ± 1% lub ± 2,5%
• Przejściowa szybkość regulacji napięcia (czas odzyskiwania TPROPORTION Różnica w rozkładu mocy reaktywnej w równoległym działaniu: ± 10% maksymalnego silnika, ± 25% silnika minimalnego
• Napięcie sygnału wejściowego: 3 faza 400 V, 50 Hz lub 60 Hz
• Prąd wyjściowy tyrystora: ≤ 4a (wartość efektywna)
• Zewnętrzna regulacja napięcia potencjometr: 560 Ω 3W
• Zakres ustawienia napięcia: ONZ (1 ± 5%)

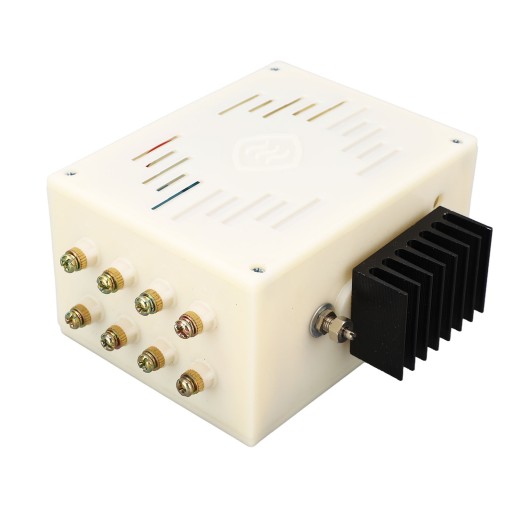

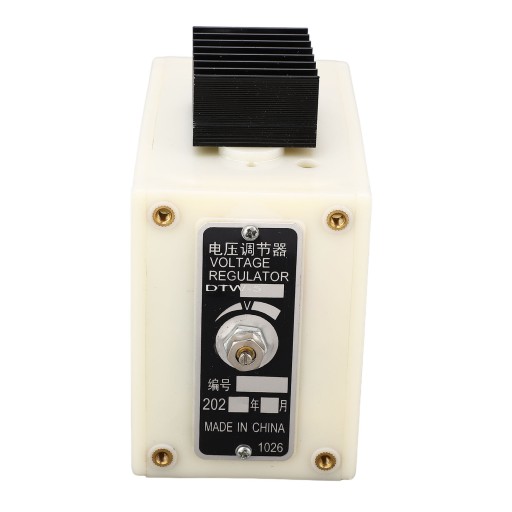

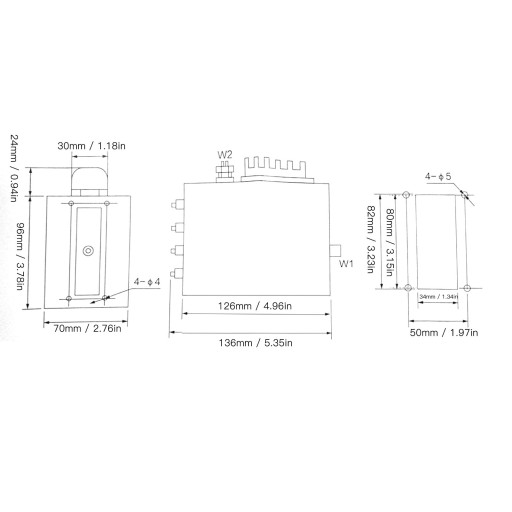

• Regulator napięcia DTW 5 jest specjalnie zaprojektowany do użytku z 3 -fazowym generatorem bezszczotkowym. Regulator napięcia składa się z transformatora, drukowanej płyty drukowanej i komponentów półprzewodnikowych i jest integralnie zainstalowany w prostokątnym polu. Z przodu małego pudełka znajduje się potencjometr W1 Head, która służy do regulacji napięcia generatora. Z boku małego pudełka znajduje się chłodnica kontrolowana krzemionem i stabilny potencjometr W2.
• 1.
• (1) Sprawdź, czy pojemność generatora mieści się w odpowiednim zakresie DTW5.
• (2) Sprawdź, czy instalacja jest bezpieczna, a okablowanie prawidłowe.
• (3) Obróć potencjometr regulacji napięcia W1 wewnątrz DTW5 w kierunku przeciwnym do dołu.
• (4) Dostosuj potencjometr regulacji stabilności W2 do środkowej pozycji.
• 2.
• (1) Pozwól generatorowi działać z prędkością znamionową.
• (2) W normalnych okolicznościach generator może automatycznie wykonywać budowanie napięcia. Jeśli nie może, użyj drutu, aby chwilowo skrócić oba końce regulatora napięcia 4 i 6.
• (3) Ustawienie napięcia: dostosuj potencjometr regulacji napięcia W1, aż napięcie osiągnie wartość znamionową.
• (4) Regulacja stabilności: dostosuj potencjometr regulacji stabilności W2, aby zmienić czas odpowiedzi. Dostosuj zgodnie z ruchem wskazówek zegara, aby zwiększyć tłumienie i zwiększyć stabilność.
• Gdy użytkownicy dostosowują W2, powinni dostosować go od oscylacji do po prostu nie oscylacji (patrz woltometr), a następnie dostosować go o około 1,5 °, aby utrzymać określony margines stabilności. Jeśli dostosują to zbytnio, będzie to stabilne, ale czas reakcji wzrośnie. Po ustawieniu W2 nie jest konieczne dostosowywanie go w przyszłości.
• (5) Regulacja kropli napięcia dla równoległej pracy: W przypadku generatorów o równoległych wymaganiach dotyczących operacji stosowane są regulatory typu DTW5, z końcowymi linkami wychodzącymi (7, 8) i prądem
• Transformator TA jest podłączony do potencjometru RPL regulacji różnicowej, a prąd wtórny i kierunek obecnego transformatora powinny spełniać wymagania regulacyjne. Gdy generator jest pod obciążeniem znamionowym
• (Cos φ = 0,8 opóźnienia), dostosuj wartość rezystancyjną RP1 od 0 do maksimum, a napięcie generatora powinno być w stanie spaść z 100 V do poniżej 380 V. Jeśli napięcie generatora wzrośnie z 400 V do powyżej 420 V, proszę wymienić dwa przewody drugiego zacisku transformatora. Należy podkreślić, że transformator musi być podłączony do fazy V, a zaciski regulatora napięcia (1, 2 i 3) muszą odpowiadać zaciskom generatorowym (U, V i W), w przeciwnym razie równoległa regulacja różnicowa spowoduje zamieszanie.
• Dla użytkowników, którzy muszą działać tylko na jednym komputerze (tj. Nie działać równolegle), użyj regulatora napięcia DTW5 i użyj leady do krótkich zacisków 7 i 8.

Lista pakietów:

• 1 x regulator napięcia
