FNIRSI LC1020E тестер электронных компонентов цифровой LCR мост

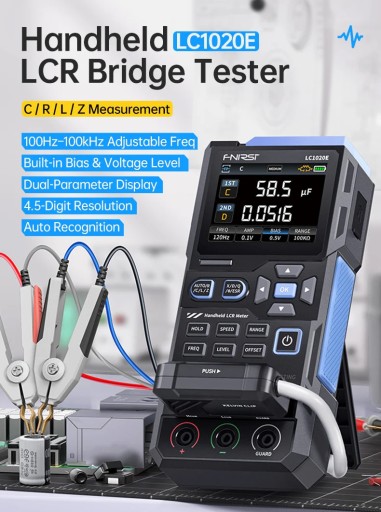

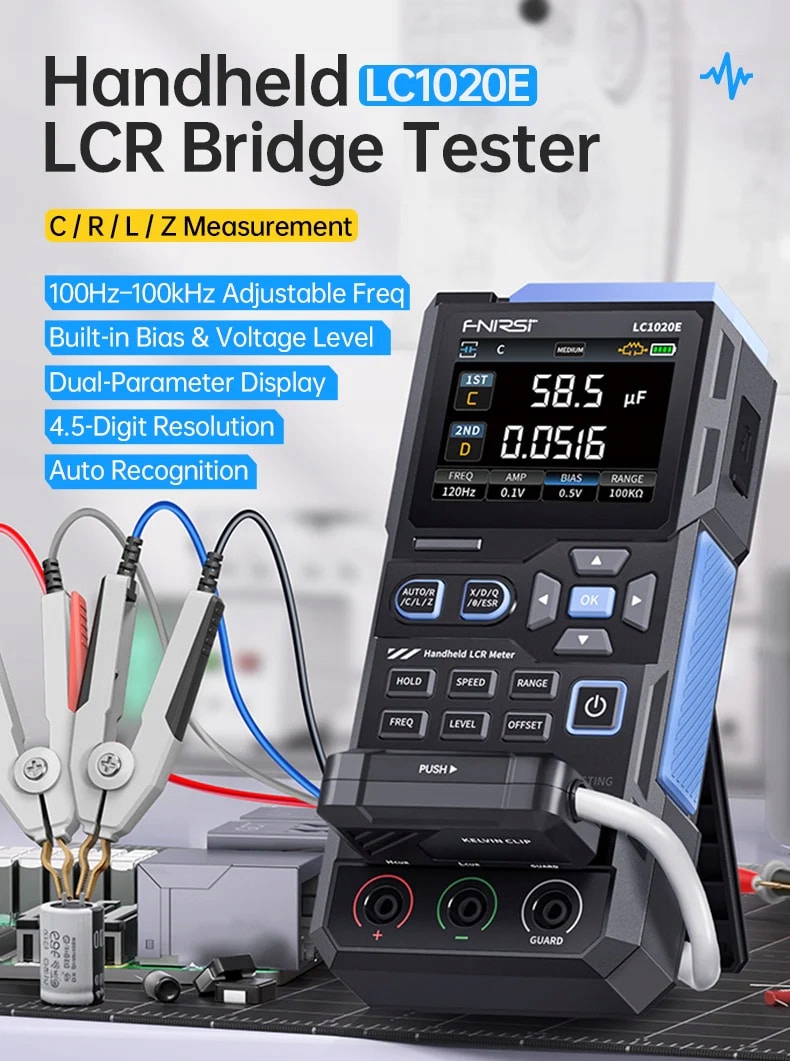

FNIRSI LC1020E - Profesjonalny 4,5-cyfrowy miernik LCR z wyświetlaczem TFT

Precyzyjny tester komponentów oferujący podstawową dokładność ±0,05%, pomiar dwuparametrowy i zaawansowane funkcje, takie jak tryb sortowania i testowanie Kelvina. Idealny do zastosowań laboratoryjnych, produkcyjnych i terenowych.

Najważniejsze cechy

• Ultraprecyzyjne pomiary Podstawowa dokładność ±0,05% z 4,5-cyfrową rozdzielczością do profesjonalnych testów

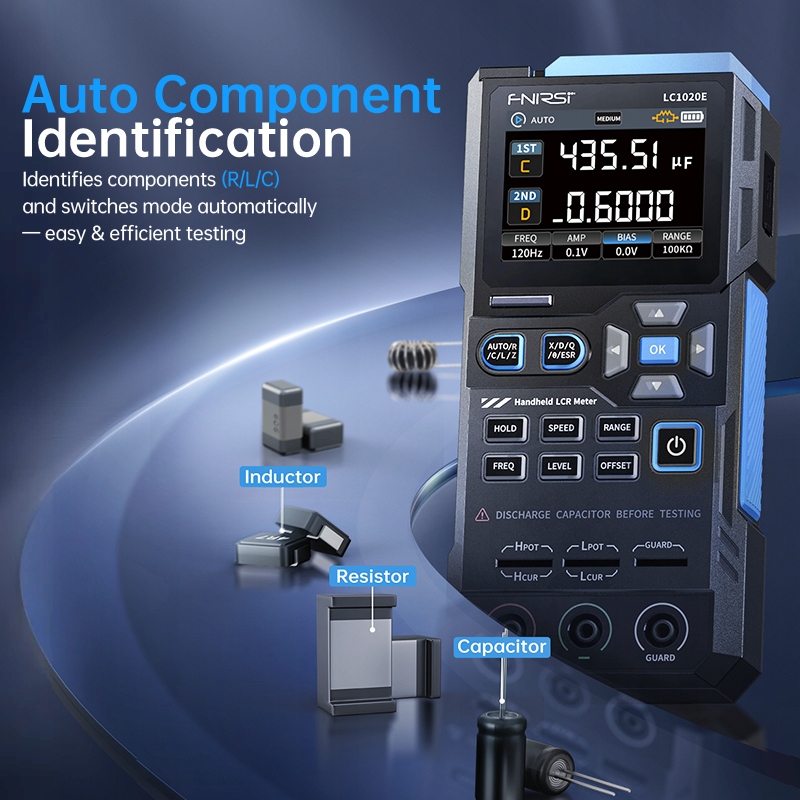

• Inteligentne automatyczne wykrywanie Natychmiastowa identyfikacja komponentów R/L/C z automatycznym przełączaniem trybów
• Analiza wieloczęstotliwościowa 5 częstotliwości testowych (100Hz-100kHz) i 3 poziomy napięcia (0,1V-0,6V)
• Dwuparametrowy wyświetlacz TFT Jednoczesne wyświetlanie wartości L/C/R/Z z X/D/Q/θ/ESR
• Zaawansowane tryby testowania Funkcja sortowania, wbudowane napięcie polaryzacji (0,5 V) i 4-przewodowy pomiar Kelvina

Specyfikacja techniczna Parametr Specyfikacja Wyświetlacz 2,8" TFT LCD (4,5-cyfrowy wyświetlacz główny/podstawowy) Częstotliwości testowe 100Hz, 120Hz, 1kHz, 10kHz, 100kHz Zakres pomiaru L: 0,1μH-100H | C: 1pF-100mF | R: 10mΩ-10MΩ Podstawowa dokładność ±0,3% (typowo ±0,05% dla większości zakresów) Porty testowe 3-zaciskowe i 5-zaciskowe (4-przewodowe Kelvina) Bateria 3000 mAh Li-ion (ponad 8 godzin pracy)

Dokładność pomiaru Pojemność (C) Zakres100Hz1kHz10kHz100kHz 1mF-100mF5% ±5d3% ±5d-- 1μF-1mF1% ±4d0.5% ±5d2% ±5d3% ±4d 1nF-1μF-0.3% ±2d0.4% ±2d1% ±4d 1pF-1nF-2% ±2d1.5% ±2d2% ±4d

Indukcyjność (L) Zakres100Hz1kHz10kHz100kHz 1H-100H2% ±5d2% ±5d-- 1mH-1H0.4% ±5d0.3% ±2d0.4% ±3d2.5% ±5d

Funkcje zaawansowane

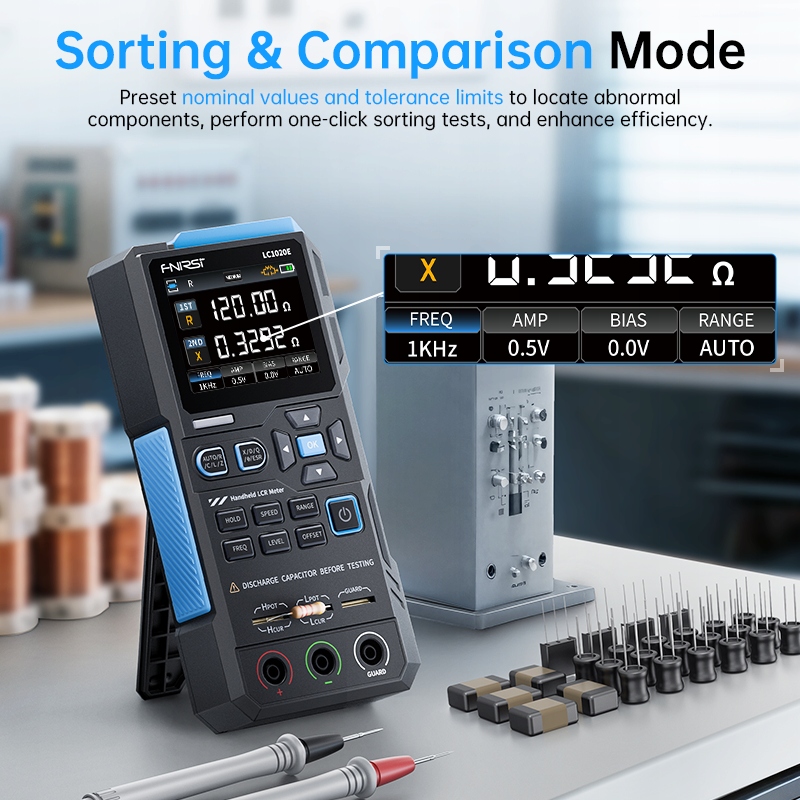

• Tryb sortowania: Ustawienie wartości nominalnych z tolerancją 0,1%-99,9% dla oceny pozytywnej/negatywnej
• Rejestrowanie danych: Rejestruje historię pomiarów ze statystykami wyników pozytywnych/negatywnych
• Kalibracja systemu: Kalibracja obwodu otwartego/zwartego do precyzyjnego testowania

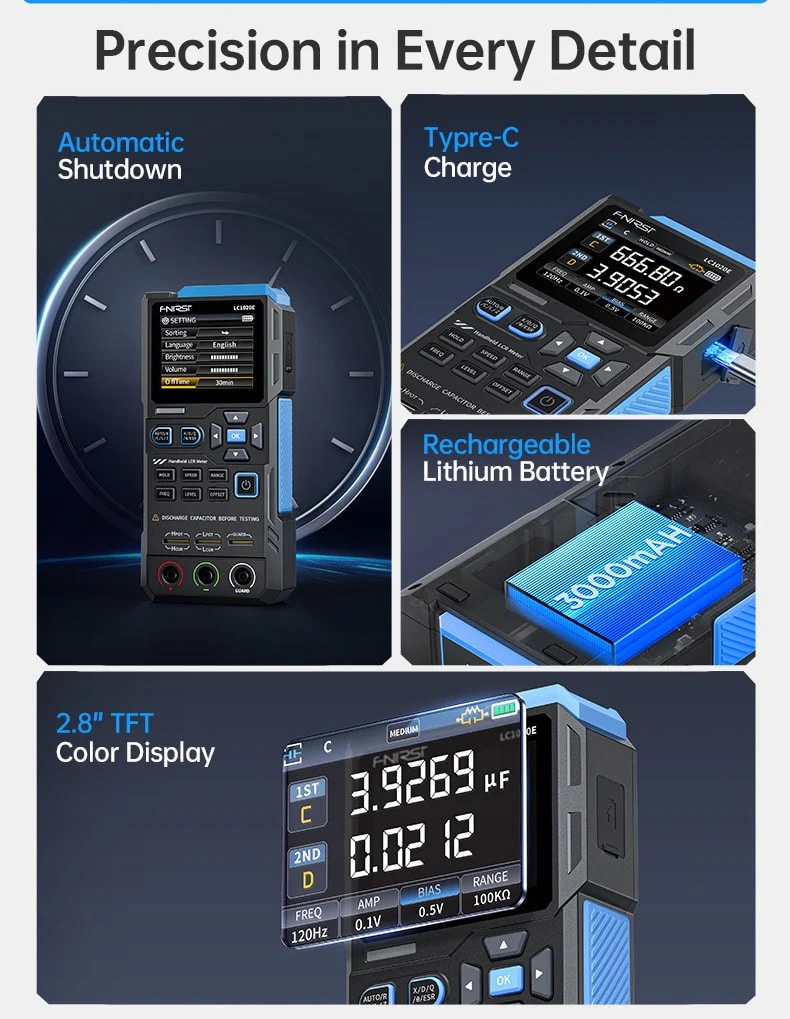

• Konfigurowalne przez użytkownika: Regulacja jasności ekranu, języka, automatyczne wyłączanie (5-60 min)

Wymagania eksploatacyjne

Dla optymalnej dokładności:

• Praca w temperaturze 20 ℃ ±2 ℃ przy wilgotności ≤80%.
• Rozgrzewaj urządzenie przez 30 minut przed krytycznymi pomiarami.
• Zawsze wykonuj kalibrację otwarcia / zwarcia podczas zmiany urządzeń testowych
• Do wszystkich pomiarów należy używać gniazd testowych na panelu przednim

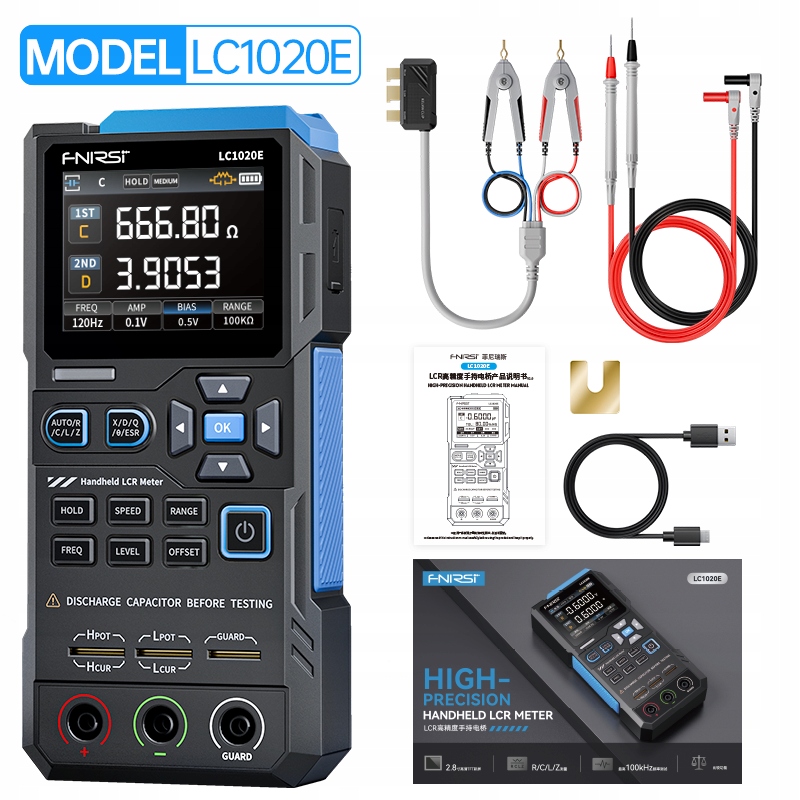

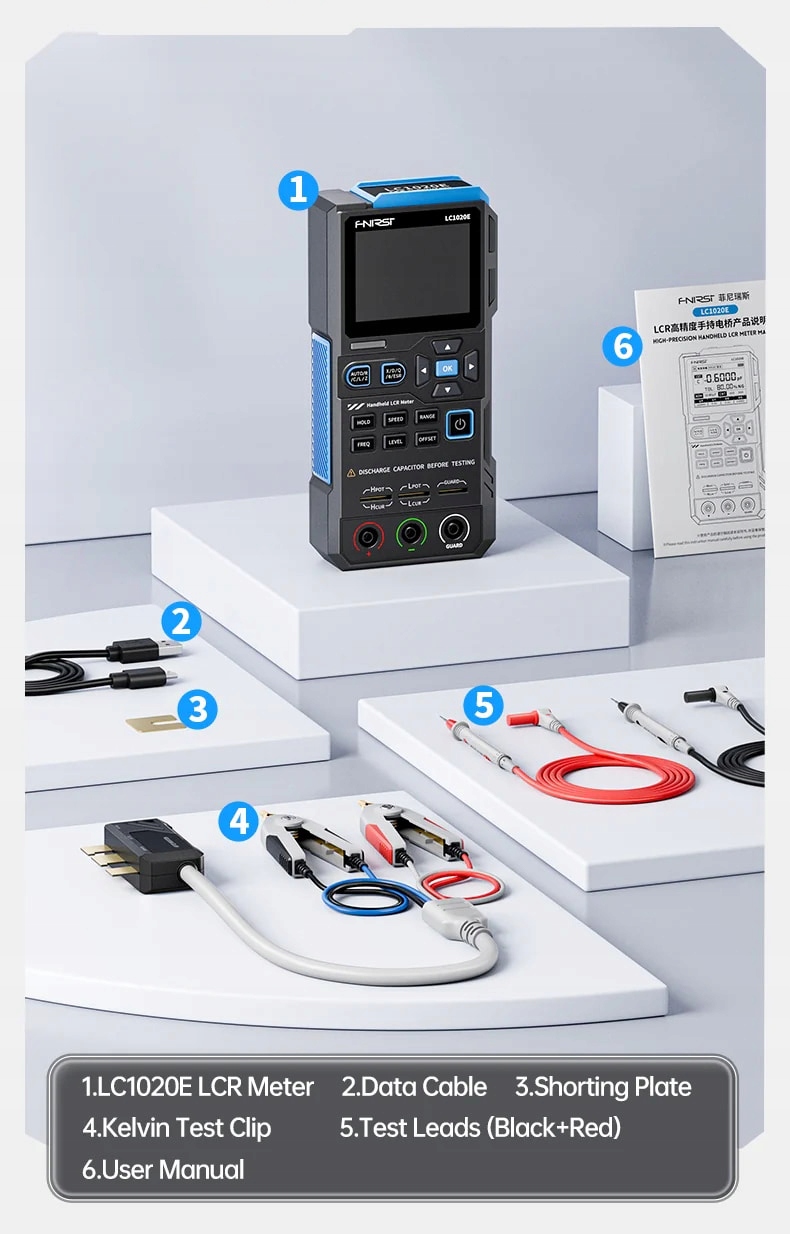

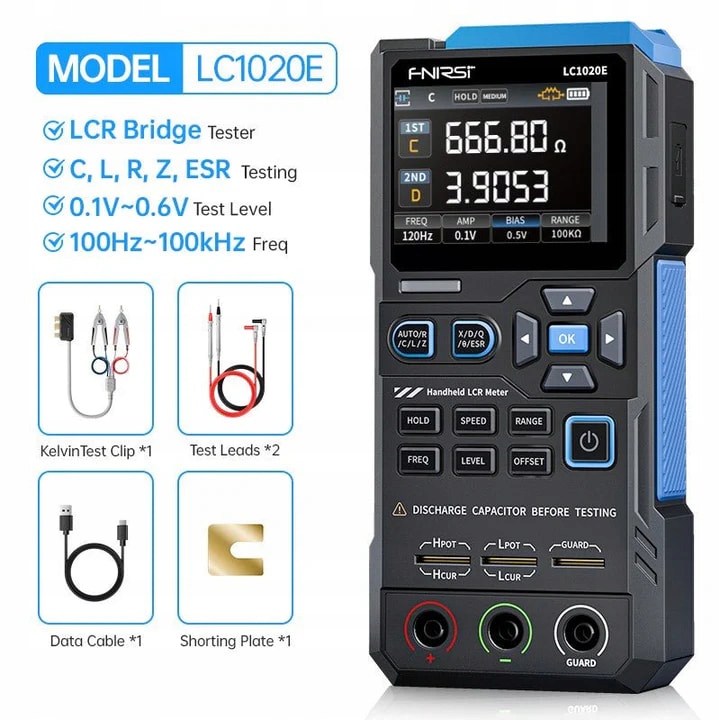

Zawartość opakowania

• Miernik LCR LC1020E
• Kabel USB typu C
• Zaciski testowe Kelvina
• Płytka zwarciowa
• Czerwone/czarne przewody pomiarowe
• Instrukcja obsługi
