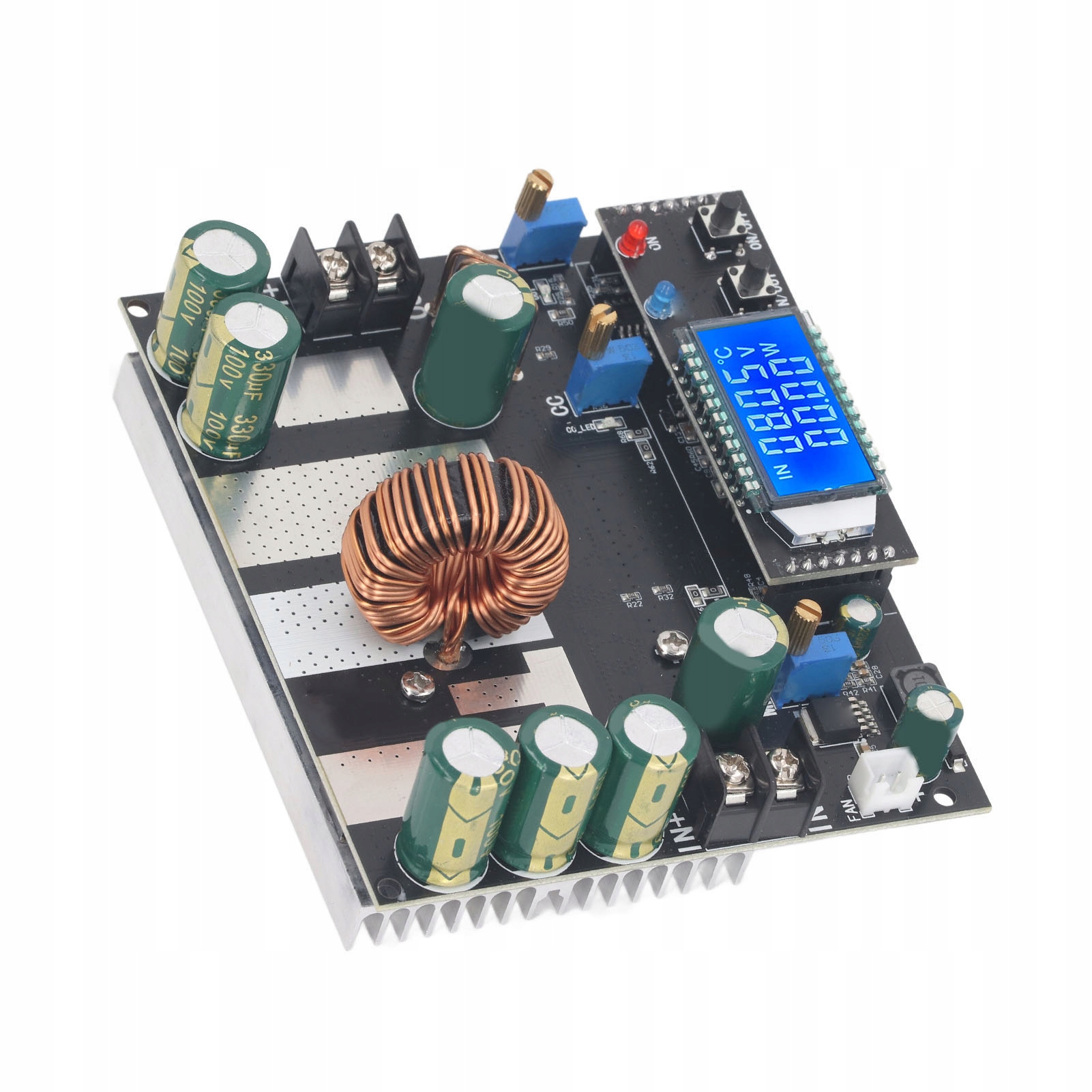

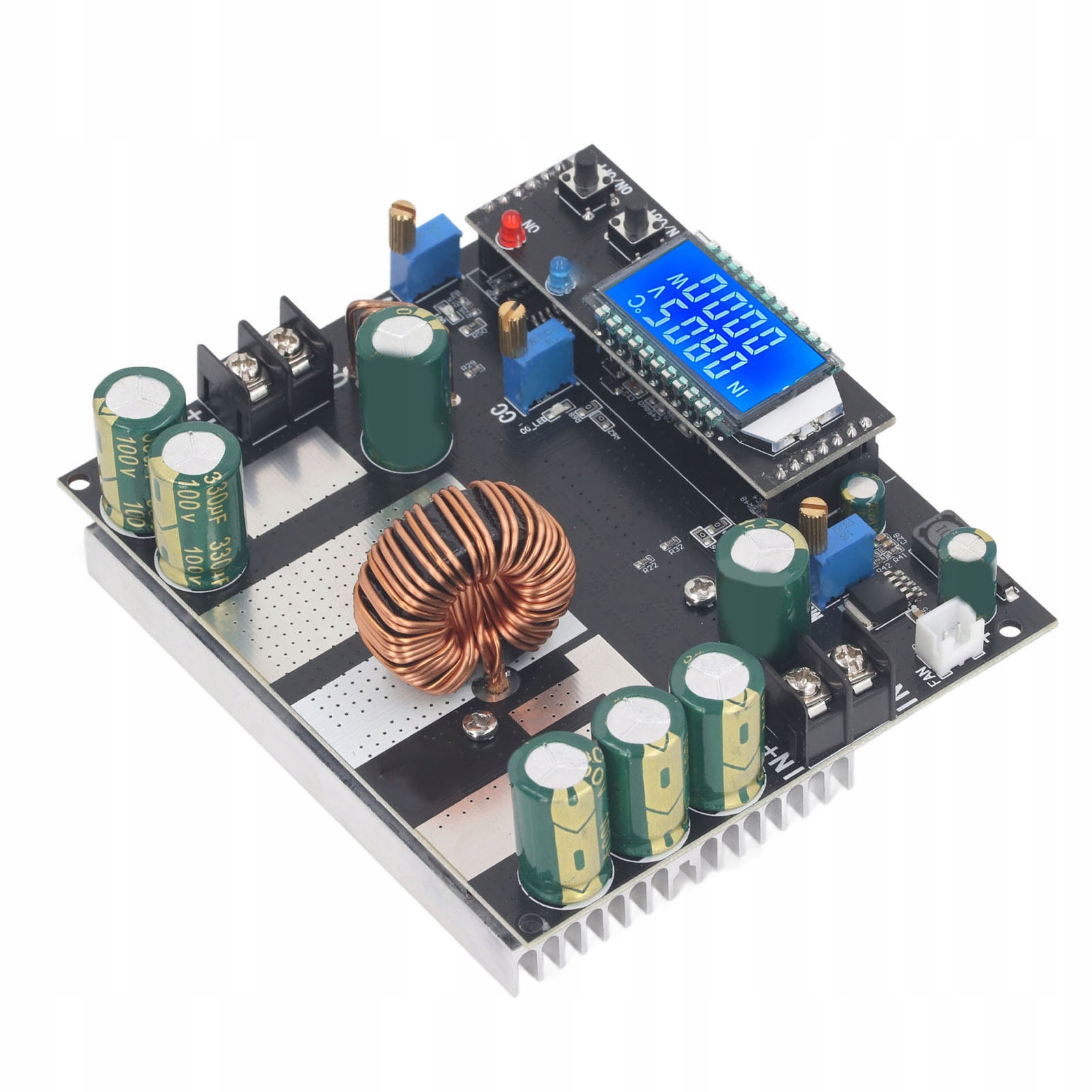

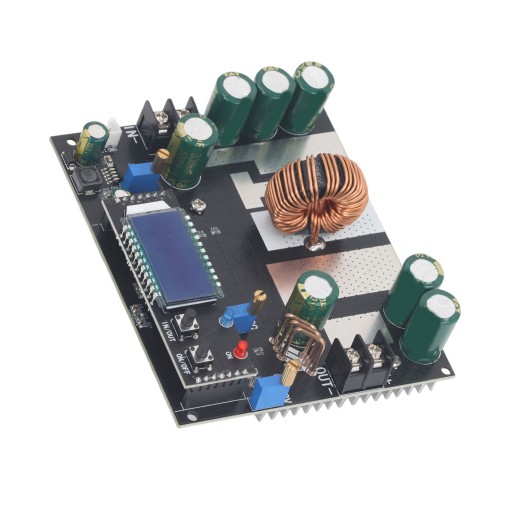

Автоматический преобразователь питания Buck Boost DC6-80V в DC1.3-78V 1E

Funkcja:

1. Łatwa regulacja: Ten automatyczny regulator szerokiego napięcia jest wyposażony w pokrętło regulacyjne, za pomocą którego można w bardzo prosty sposób regulować napięcie MPPT, napięcie wyjściowe i ograniczać prąd wyjściowy.

2. Wyświetlacz LED: Ten automatyczny konwerter buck boost wykorzystuje ekran LED, który wyraźnie wyświetla napięcie wejściowe, napięcie wyjściowe, temperaturę, prąd wyjściowy, moc wyjściową (przełączanie klawiszy).

3. Stabilna praca: Ten moduł automatycznego konwertera wzmacniającego bucking ma dobrą wydajność rozpraszania ciepła, co zapewnia stabilną pracę przy dużej mocy, a także jest bardzo wydajny i niezawodny.

4. Zabezpieczenie przed przekroczeniem mocy: Ten moduł konwertera boost i buck posiada funkcję zabezpieczenia przed przekroczeniem mocy, gdy moc przekracza 700 W, wyłączy wyjście i wyświetli OPP, co jest bardzo bezpieczne i niezawodne.

5. Szerokie zastosowanie: ten regulowany moduł napięciowy ma szeroki zakres zastosowań, obsługuje regulację napięcia MPPT, sterowanie napięciem w czasie rzeczywistym, działanie konwertera boost i buck jest bardzo proste, szeroko stosowane w ładowaniu energią słoneczną, ładowaniu akumulatorów litowych, sterowniku prądu stałego LED, regulatorze napięcia i tak dalej.

Specyfikacja:

• Typ artykułu: Automatyczny moduł zasilania Buck Boost
• Materiał: PCB
• Model: ZK-SJ30
• Zakres napięcia wejściowego: DC6-80V
• Zakres napięcia wyjściowego: DC1,3-78V
• Zakres wyświetlania napięcia: 1,40-80,00 V (dokładność ± 0,1 V)
• Zakres regulacji prądu wyjściowego: 0-30A
• Zakres wyświetlania prądu: 0,00 A-30,00 A (dokładność ± 0,03)
• Pokrętła regulacyjne: regulacja napięcia MPPT, regulacja napięcia wyjściowego, regulacja ograniczenia prądu wyjściowego
• Funkcja MPPT: Tak (do pracy z wysokim prądem wymagany jest zewnętrzny wentylator)
• Połączenie zapobiegające odwróceniu: Tak, dioda nie jest wymagana przy podłączaniu do akumulatora.
• Prąd stały (ograniczenie prądu): Tak
• Overpower Guard: 700 W, wyjście wyłącza się i wyświetla OPP, gdy moc przekracza limit.
• Zastosowania: ładowanie słoneczne, ładowanie baterii litowej, napęd stałoprądowy LED, regulacja napięcia

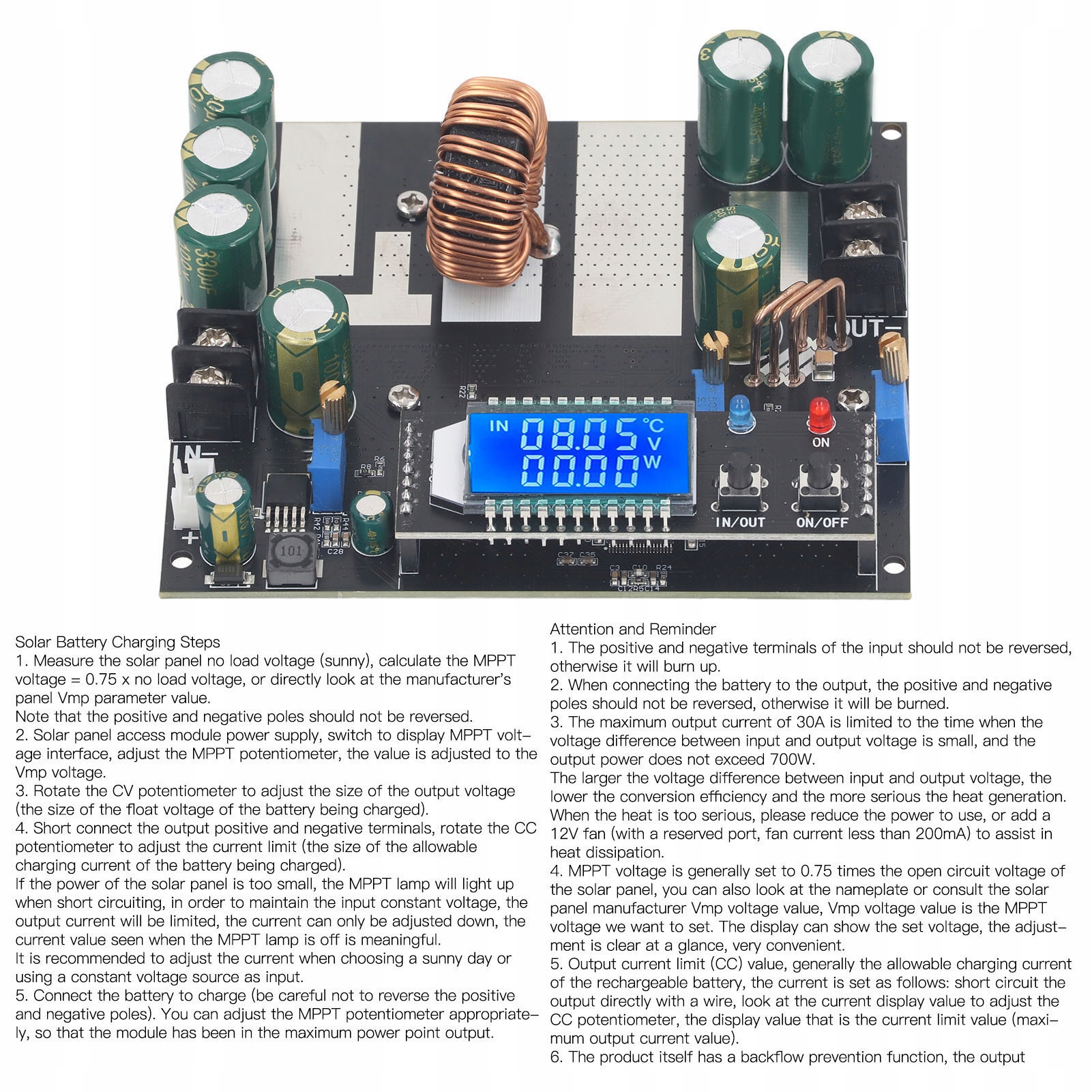

Jak używać:

• 1. Zmierz napięcie w obwodzie otwartym panelu słonecznego (przy dużym nasłonecznieniu), oblicz napięcie MPPT = 0,75 x napięcie w obwodzie otwartym lub bezpośrednio odnieś się do parametru Vmp panelu słonecznego. (Uważaj, aby nie połączyć biegunów dodatniego i ujemnego w odwrotną stronę)
• 2. Podłącz panel słoneczny do zasilacza modułu, przełącz się na interfejs wyświetlacza MPPT, wyreguluj potencjometr MPPT i dostosuj wartość do napięcia Vmp.
• 3. Obróć potencjometr CV, aby wyregulować napięcie wyjściowe (wartość to zmienne napięcie ładowania naładowanego akumulatora).

4. Zewrzyj dodatnie i ujemne zaciski wyjściowe, obróć potencjometr i wyreguluj wartość prądu ograniczającego (wartość jest dopuszczalnym prądem ładowania naładowanego akumulatora).

• Jeśli moc panelu słonecznego jest zbyt niska, światło MPPT włączy się po zwarciu, aby utrzymać stałe napięcie wejściowe, prąd wyjściowy będzie ograniczony. Prąd można jedynie zmniejszyć. Kiedy kontrolka MPPT jest wyłączona, bieżąca widoczna wartość ma znaczenie. (Zaleca się dostosowanie prądu w przypadku wybrania dużej ilości światła słonecznego lub użycia źródła stałego napięcia jako wejścia)
• 5. Podłącz do ładowania akumulatora (upewnij się, że zaciski dodatni i ujemny nie są zamienione miejscami). Możesz odpowiednio wyregulować potencjometr MPPT, aby moduł zawsze wysyłał sygnał z maksymalną mocą.

Lista pakietów:

• 1 x automatyczny konwerter Buck Boost
