AMF 6830 NR3 Горизонтальный быстрозажимной зажим

AMF DOCISK SZYBKOMOCUJĄCY POZIOMY

6830 NR 3

Docisk szybkomocujący, poziomy, ze stopą poziomą, ocynkowany i pasywowany

Wykonanie: docisk szybkomocujący, poziomy, z otwartym ramieniem dociskowym i stopą poziomą. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 0 i 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.

Informacje dodatkowe:

• waga: 320 g
• l1: 206
• Rozmiar: 3
• d: 6,5
• l: 13
• A: 8
• B: 73
• D1: 5,1
• h2: 48,5
• h2: 86
• h: 32
• e: 38
• C: 25,7

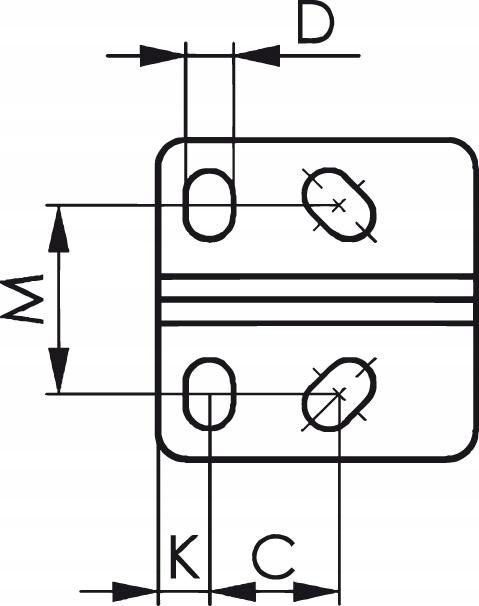

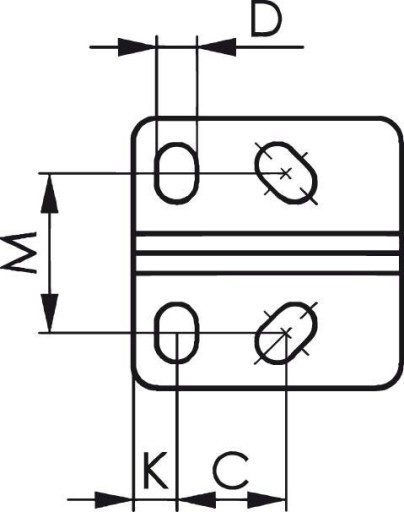

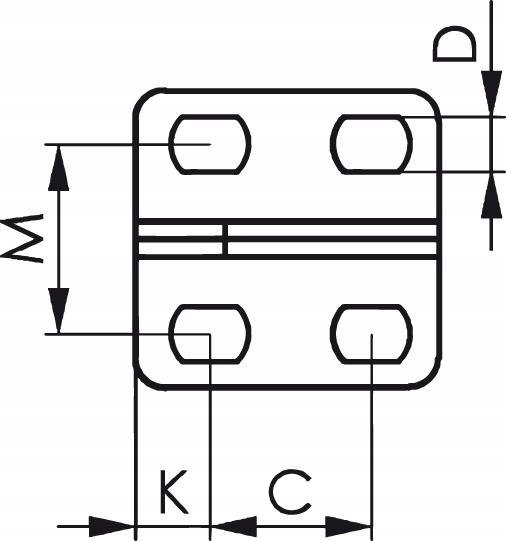

• M: 22-31,8
• F1: 1,8 kN
• F2: 2,5 kN
• Śruba dociskowa: M8 x 45
• F: 14
• HW min.: -2
• HW maks.: 9
• I: 15
• K: 7
• N: 45,5
• P: 50
• alpha: 90°
• M 1: 31,6

Producent: AMF
