Портативный векторный сетевой анализатор NanoVNA-H 10 кГц - 1,5 ГГц Zeenko

NanoVNA-H przenośny analizator sieci wektorowych 10 kHz - 1.5 GHz Zeenko

Kompaktowa precyzja w pomiarach RF

NanoVNA-H to oryginalny, przenośny analizator sieci wektorowych (VNA), zaprojektowany do szybkiego i dokładnego pomiaru współczynników odbicia (S11) i transmisji (S21) urządzeń RF. Eliminuje on konieczność użycia drogiego i dużego sprzętu laboratoryjnego. Dzięki swojemu szerokiemu zakresowi pracy od 10 kHz do 1.5 GHz jest niezbędnym narzędziem dla radioamatorów, elektroników i inżynierów do analizy anten, filtrów, kabli, tłumików oraz innych komponentów.

Mobilność i elastyczność oprogramowania

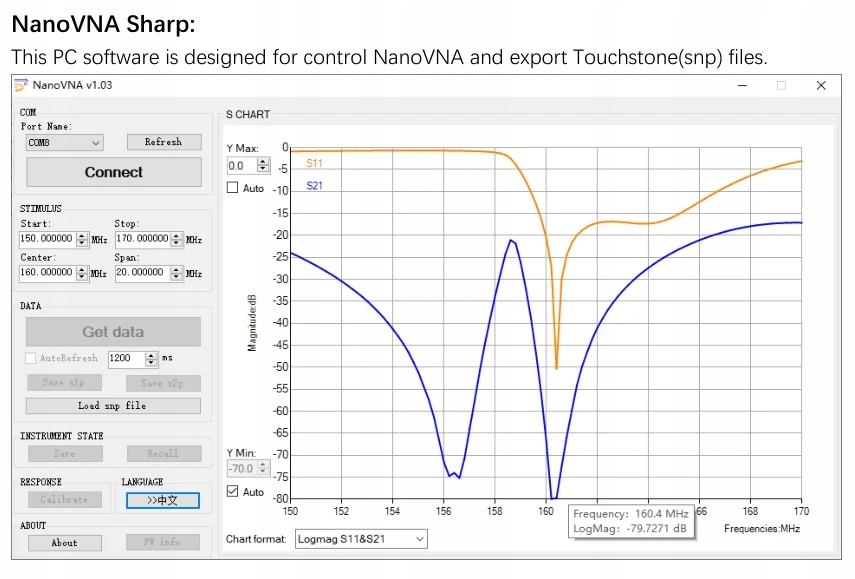

Urządzenie charakteryzuje się wysoką mobilnością dzięki wbudowanej baterii o pojemności 650 mAh oraz kompaktowym wymiarom. Pomiary wyświetlane są na wyraźnym, 2.8-calowym ekranie dotykowym TFT LCD (320x240). NanoVNA-H oferuje 101 punktów skanowania, zapewniając szczegółową krzywą pomiarową. Dostępne jest również połączenie z komputerem PC (Windows/Linux/macOS) lub smartfonem z systemem Android poprzez port USB Typu-C, co umożliwia wygodną kontrolę i rozszerzoną wizualizację danych za pomocą dedykowanych aplikacji (np. NanoVNA-App i NanoVNA-Saver).

Kluczowa specyfikacja

✓ zakres częstotliwości: 10 kHz – 1.5 GHz, umożliwiający pracę od fal długich (LF) aż po pasma L-band

✓ wysoki zakres dynamiczny (ID): Aż do 70 dB (w zakresie 50 kHz-300 MHz), zapewniający precyzyjne pomiary tłumienia i dopasowania

✓ stabilność systemu: Doskonała stabilność częstotliwości na poziomie < 0.5 ppm oraz niski Współczynnik Fali Stojącej Portu (SWR) < 1.1

✓ szczegółowość skanowania: Możliwość skanowania z użyciem 101 punktów pomiarowych, co pozwala na dokładną analizę krzywej Smitha i innych wykresów

✓ interfejs użytkownika: Wyraźny 2.8" ekran dotykowy TFT LCD o rozdzielczości 320x240

✓ zasilanie i łączność: Wbudowana bateria 650 mAh oraz uniwersalny port USB Typu-C do ładowania i transmisji danych

✓ kompaktowe wymiary: Idealnie dopasowane do pracy w terenie: 58.7 x 91.3 x 17.1 mm

Specyfikacja pomiarowa

• Zakres pomiarowy dynamiczny:

  70 dB (50 kHz–300 MHz)

  60 dB (300 MHz–900 MHz)

  40 dB (0,9 GHz–1,5 GHz)

• Stabilność i tolerancja częstotliwości:

  Tolerancja: < 2,5 ppm

  Stabilność: < 0,5 ppm

Interfejs i zasilanie

• Interfejs: USB Type-C
• Wyświetlacz: 2,8" dotykowy TFT LCD (320 × 240)
• Bateria: wbudowana, 650 mAh

Wymiary

• 58,7 × 91,3 × 17,1 mm

Ważna uwaga

• Urządzenie współpracuje wyłącznie z kartami MicroSD o pojemności poniżej 32 GB

Zestaw zawiera:

• 1 x NanoVNA-H Vector Network Analyser
• 1 x Kabel USB Typu-C
• 2x Kabel RF SMA MALE - MALE (RG174, 20 cm)
• 1 x Zestaw kalibracyjny SMA MALE (OPEN, SHORT, LOAD 50 Ω)
• 1 x Złącze SMA FEMALE - FEMALE
• 1 x Kabel Typu-C - Typu-C
• 1 x oryginalne opakowanie
