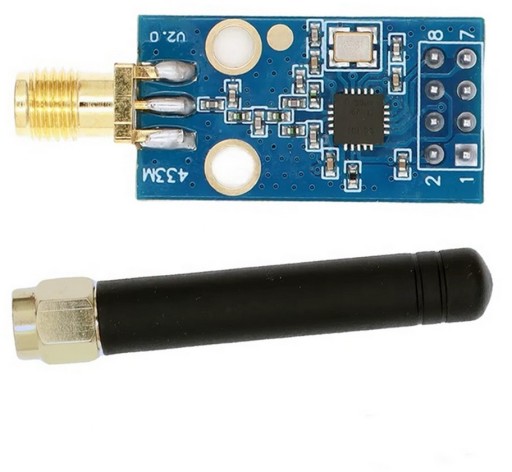

Moduł nadajnika-odbiornika Radiowego CC1101 433MHz z Anteną

Moduł radiowy CC1101 433 MHz to urządzenie do bezprzewodowej komunikacji w różnych projektach opartych na Arduino.

Zintegrowana antena SMA zapewnia solidną jakość sygnału, co sprawia, że jest to idealne rozwiązanie do zastosowań w automatyce, telemetrii, systemach monitoringu oraz projektach DIY.

Główne cechy:

• Obsługa wielu protokołów modulacji (2-FSK, GFSK, MSK) – Dzięki elastycznym opcjom modulacji, transceiver może być dostosowany do różnych wymagań komunikacyjnych.
• Niska moc zużycia – Idealne rozwiązanie do projektów wymagających długotrwałego działania na zasilaniu bateryjnym.
• Wbudowana detekcja błędów CRC – Zapewnia niezawodność transmisji danych poprzez automatyczne wykrywanie i korektę błędów.
• Funkcja wykrywania siły sygnału RSSI – Pomaga w monitorowaniu jakości sygnału i optymalizacji wydajności sieci bezprzewodowej.
• 64-bajtowe bufory danych dla odbioru i nadawania – Umożliwia płynną transmisję danych bez opóźnień.

!!!! Zasilany napięciem 3.3V, komunikuje się przez interfejs SPI i obsługuje poziomy logiczne 3.3V, co czyni go kompatybilnym z mikrokontrolerami takimi jak ESP32, STM32 i inne pracujące na tym samym napięciu. UWAGA: Przy pracy z Arduino (5V) konieczne jest zastosowanie konwertera poziomów logicznych, aby uniknąć uszkodzenia modułu.

Specyfikacja techniczna:

• Typ: Moduł Nadajnika – Odbiornika Radiowego
• Model: CC1101
• Częstotliwość pracy: 433 MHz
• Napięcie robocze: 1,8 V – 3,6 V
• Maksymalny prąd roboczy: < 30 mA
• Maksymalna moc nadawcza: 10 mW (+10 dBm)
• Modulacje: 2-FSK, GFSK, MSK
• Czułość odbiornika: -110 dBm przy 1200 bodach
• Prędkość transmisji: od 1,2 kbps do 500 kbps
• Bufory danych: 64 bajty dla RX i TX
• CRC: Wbudowane sprzętowe wykrywanie błędów
• Funkcja WOR (Wake-On-Radio): Zmniejsza zużycie energii poprzez automatyczne przełączanie między trybami czuwania a odbioru
• Raster pinów: 2,54 mm
• Wymiary: 28 x 15 mm
• Waga: 7,2 g
