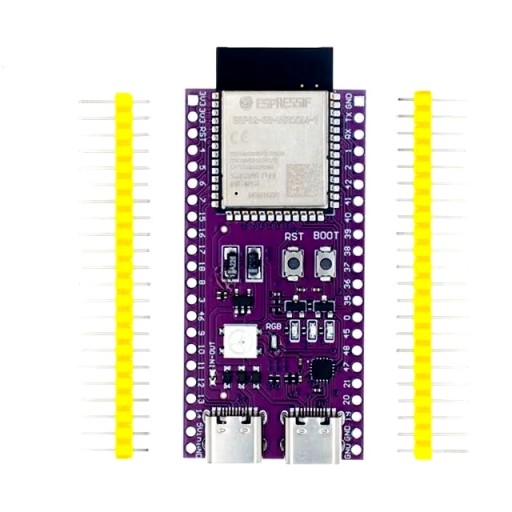

ESP32-S3-WROOM-1 N16R8 WiFi 8 МБ PSRAM 16 МБ — клон ESP32-S3-DevKitC-1

ESP32-S3 N16R8 512KB SRAM, 384KB ROM, 8MB PSRAM, 16MB Flash

• Układ ESP32-S3-WROOM-1-N16R8 z dwurdzeniowym procesorem Xtensa 32-bit LX7 o możliwości pracy z częstotliwością 240 MHz.
• Zintegrowana pamięć 512KB SRAM, 384KB ROM, 8MB PSRAM, 16MB Flash memory
• Zintegrowana komunikacja bezprzewodowa Wi-Fi 2,4 GHz i Bluetooth LE w trybie dualnym o doskonałej wydajności RF.
• Złącze typu USB C ułatwiające użytkowanie.
• 44 PINOUT
• Wbudowana dioda WS2812
• Dioda zasilania
• Dioda komunikacji UART TX
• Dioda komunikacji UART RX
• Bogate interfejsy peryferyjne, w tym pełno prędkościowy USB OTG, SPI, I2C, UART, ADC, PWM i DVP (interfejs kamery 8-bitowy ~ 16-bitowy), interfejsy LCD (RGB równoległy 8-bitowy ~ 16-bitowy, I8080, MOTO6800) itp., umożliwiające elastyczne osiąganie różnorodnych funkcji.

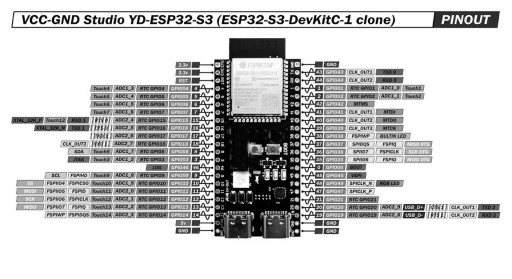

Kompatybilny z pinoutem płyty rozwojowej ESP32-S3-DevKitC-1

Doskonały do budowy np. YO Radio ......

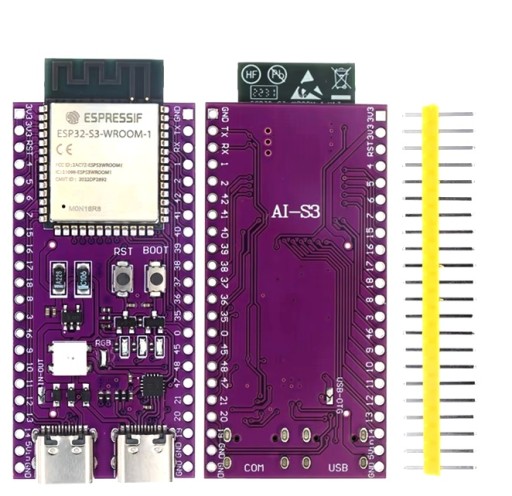

W ZESTAWIE 2 LISTY GOLDPIN DO SAMODZIELNEGO WLUTOWANIA

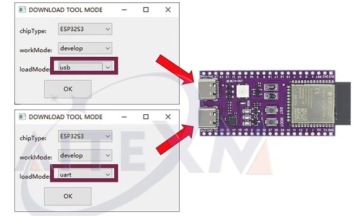

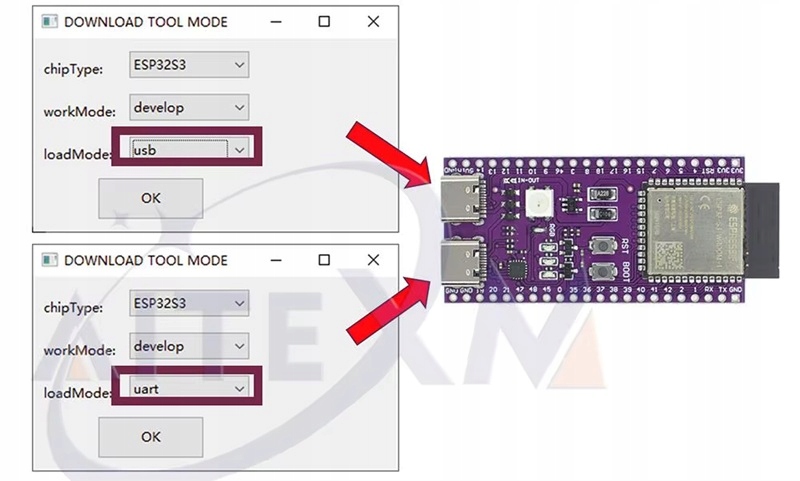

Płytka posiada wbudowany układ CH343, który służy między innymi do programowania modułu. Zdecydowanie ułatwia to programowanie całego modułu. Do komputera podłączysz się przewodem przez złącze USB-C. Oprócz programatora mamy dostępne dwa przyciski. Pomagają one wymusić stan programowania w układzie ESP32. Jest to RESET i GPIO0.

Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:

• Przytrzymaj EN / RST
• Przytrzymaj BOOT / IO0
• Puść EN / RST trzymając nadal BOOT / IO0
• Puść BOOT / IO0

Po tej sekwencji układ ESP32 będzie gotowy do zaprogramowania.
