IPS-дисплей 7 дюймов 800x480 ESP32 Wi-Fi CAN RS485 ESP32-S3-Touch-LCD-7

Moduł ESP32-S3 z 7" ekranem dotykowym LCD, WiFi/BLE, obsługa CAN i RS485

ESP32-S3-Touch-LCD-7 to wydajna płytka rozwojowa z 7-calowym ekranem pojemnościowym o rozdzielczości 800×480 i 5-punktowym dotykiem. Wyposażona w WiFi 2.4 GHz, Bluetooth 5, 8 MB Flash i PSRAM, idealnie nadaje się do projektów IoT i HMI. Obsługuje interfejsy: CAN, I2C, RS485, Micro SD. Posiada wbudowany układ ładowania baterii, porty USB oraz złącza GPIO dla czujników i urządzeń peryferyjnych.

Najważniejsze cechy

• Procesor: Xtensa® 32-bit LX7, dwurdzeniowy, 240 MHz
• Komunikacja bezprzewodowa: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (BLE)
• Pamięć: 512KB SRAM, 384KB ROM, 8MB Flash, 8MB PSRAM
• Ekran: 7-calowy pojemnościowy LCD, rozdzielczość 800x480, 65K kolorów
• Panel dotykowy: pojemnościowy, obsługa 5-punktowego dotyku z przerwaniami
• Interfejsy komunikacyjne: CAN, RS485, I2C, UART, USB, gniazdo na kartę Micro SD
• Zarządzanie zasilaniem: wbudowany układ ładowania baterii litowej ze złączem PH2.0
• Porty USB: Dwa porty USB-C, jeden do zasilania i programowania, drugi jako port UART
• Dodatkowe złącza: Port dla czujników, GPIO dla wejścia/wyjścia cyfrowego

Współpraca z wieloma peryferiami

1. ESP32-S3N8R8
2. Złącze wyświetlacza 7"
3. Złącze panelu dotykowego
4. Gniazdo na kartę Micro SD
5. Port USB Type-C
6. Port UART (USB do UART)
7. Złącze UART2
8. Złącze czujnika
9. Złącze CAN
10. Złącze I2C
11. Złącze RS485
12. Złącze baterii 3.7V PH2.0
13. Przełącznik rezystora terminującego CAN
14. Przełącznik rezystora terminującego RS485
15. Przełącznik wyboru UART
16. Przycisk BOOT
17. Przycisk RESET
18. Przełącznik poziomu logicznego I2C (3.3V/5V)
19. Dioda wskaźnika naładowania
20. Dioda wskaźnika ładowania
21. Dioda wskaźnika zasilania

Specyfikacja techniczna

• Procesor: Xtensa® 32-bit LX7, dwurdzeniowy, 240 MHz
• Komunikacja: WiFi 2.4GHz, Bluetooth 5 (BLE)
• Pamięć: 8MB Flash, 8MB PSRAM
• Ekran: 7" LCD, pojemnościowy, 5-punktowy dotyk
• Rozdzielczość: 800×480 pikseli
• Interfejs wyświetlacza: RGB 565 (16-bit)
• Interfejs dotykowy: I2C
• Interfejsy przewodowe: CAN, RS485, I2C, UART, USB
• Gniazdo na kartę: Micro SD
• Zasilanie: USB-C lub bateria litowa (złącze PH2.0)
• Układ USB-UART: CH343P

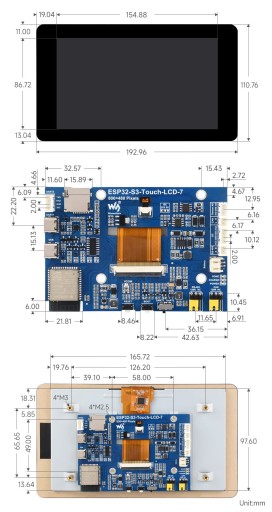

• Wymiary: 180.0 × 116.0 mm
• Waga: 0.285 kg

Zawartość zestawu

1. ESP32-S3-Touch-LCD-7 ×1
2. Przewód HY2.0 2P do 2PIN 10cm ×2
3. Przewód HY2.0 2P do 3PIN 10cm ×1
4. Przewód HY2.0 2P do 4PIN 10cm ×2

Uwaga: peryferia przedstawione na zdjęciach nie stanowią części zestawu i należy je nabyć osobno.Do płytki zostało wgrane podstawowe demo umożliwiajace przetestowanie wyświetlacza.
