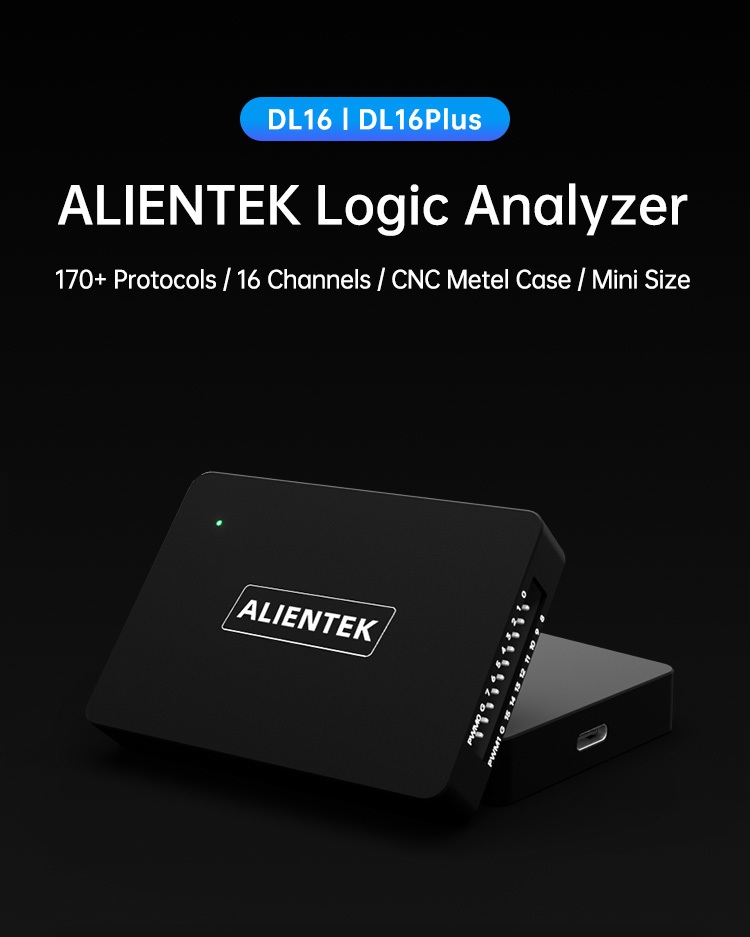

Alientek DL16 16-канальный 250 МГц 1,2-12 В анализатор логических состояний

Analizator logiczny DL16

16-kanałowy analizator logiczny USB Type-C do rozwoju systemów wbudowanych

DL16 Logic Analyzer to kompaktowy i wydajny analizator logiczny USB przeznaczony do debugowania obwodów cyfrowych, dekodowania protokołów i rozwoju systemów wbudowanych. Zapewnia 16 cyfrowych kanałów wejściowych, elastyczne opcje wyzwalania, szeroką tolerancję napięcia i niezawodną wydajność do codziennych zadań inżynieryjnych i laboratoryjnych.

Najważniejsze cechy

• 16 cyfrowych kanałów wejściowych: standardowy interfejs 2,54 mm pin header.
• Zasilanie przez USB typu C: nie wymaga zewnętrznego źródła zasilania.
• Szeroka tolerancja napięcia wejściowego: chronione wejścia do -40 V do +40 V.

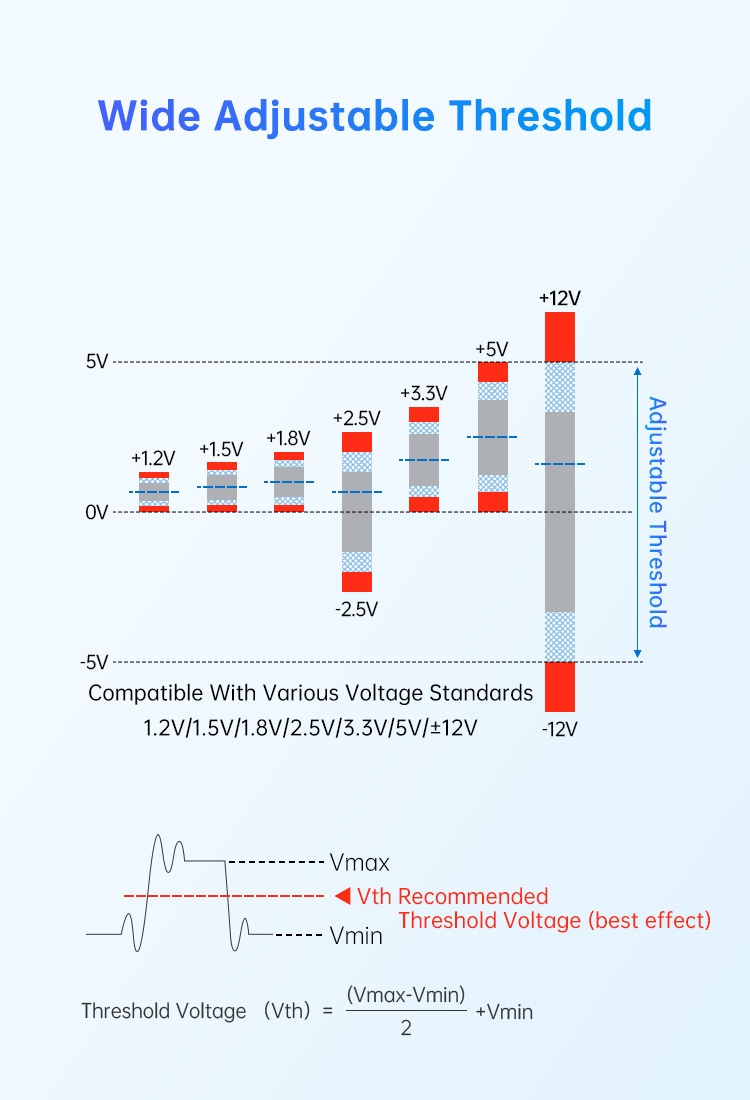

• Regulowany próg logiczny: -5 V do +5 V w krokach co 0,1 V.

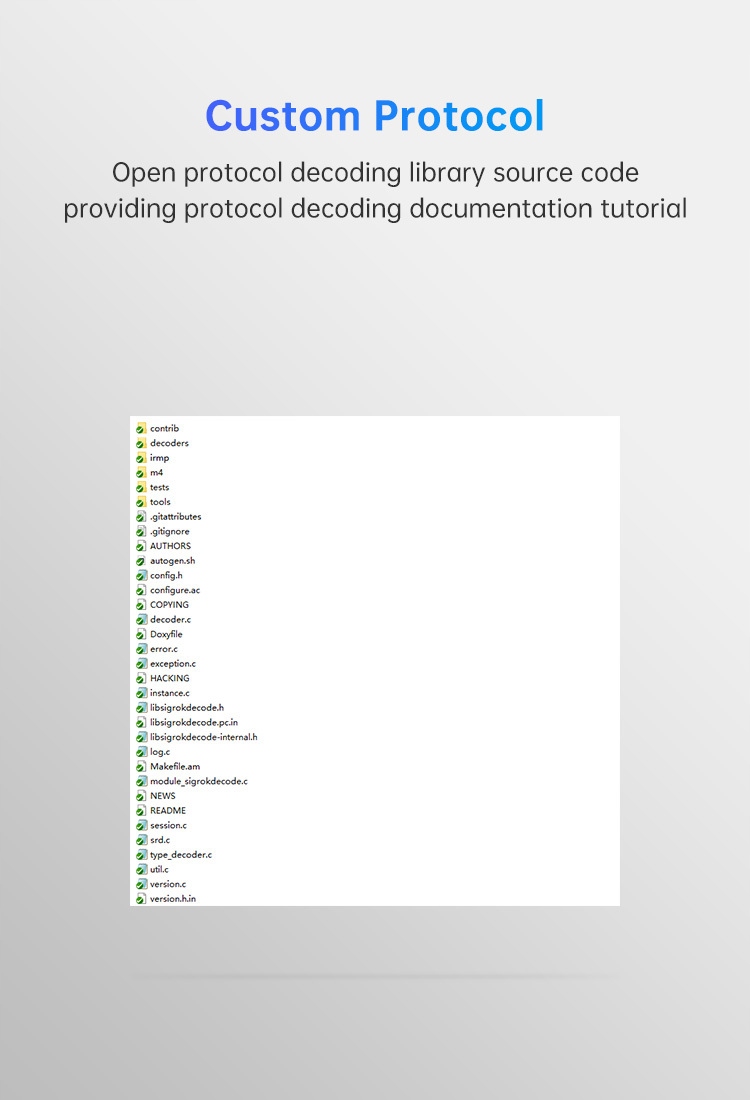

• Szeroka obsługa protokołów: 120+ dekoderów za pośrednictwem ATK-Logic / Sigrok.
• Podwójne wyjście PWM: 1 Hz-20 MHz, stały poziom logiczny 3,3 V.

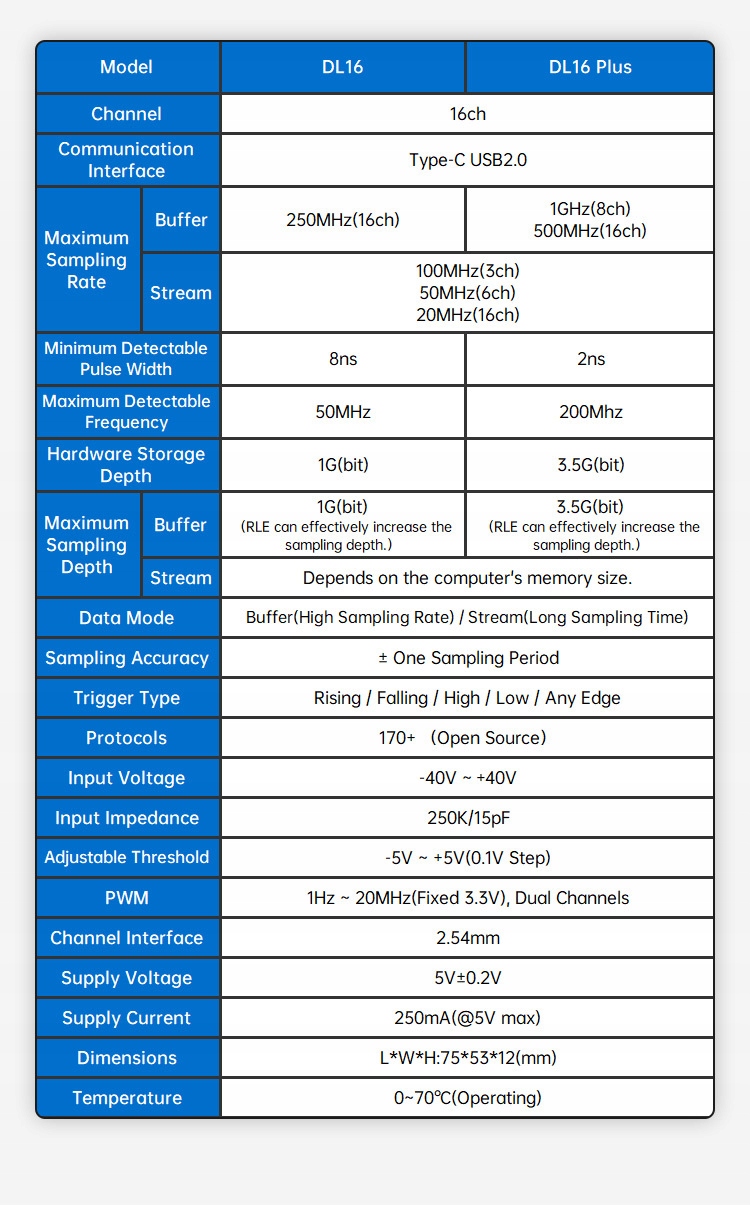

Wydajność i specyfikacja

• Liczba kanałów: 16

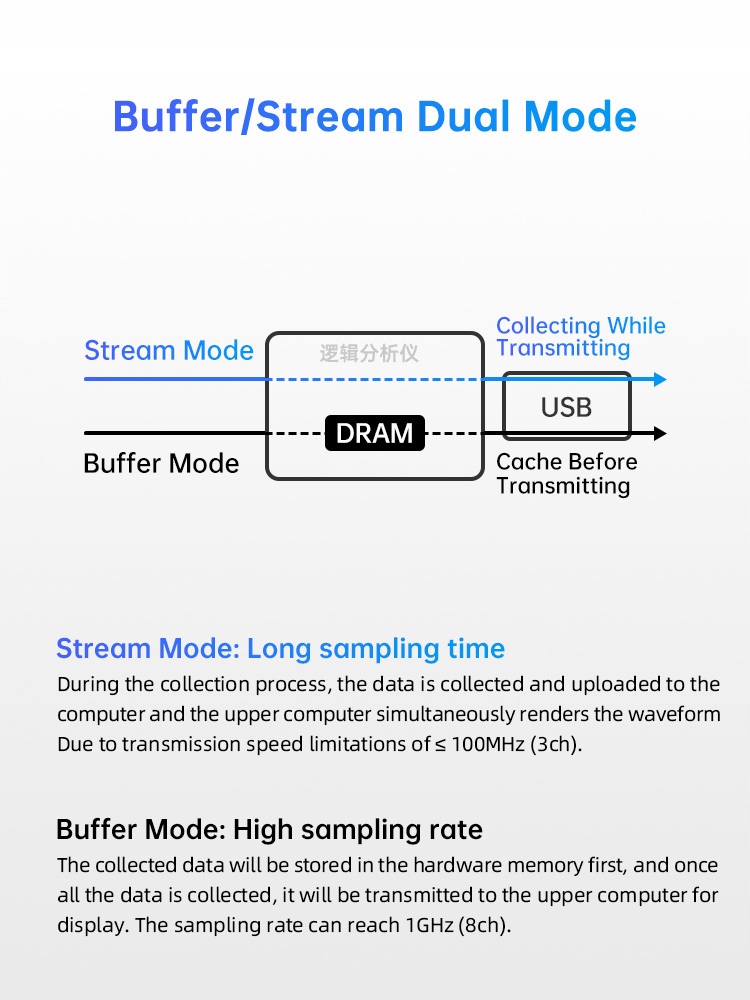

• Buforowana częstotliwość próbkowania: do 250 MHz (wszystkie 16 kanałów)
• Strumieniowa częstotliwość próbkowania:do 100 MHz (3 kanały), 50 MHz (6 kanałów), 20 MHz (16 kanałów)
• Minimalna wykrywalna szerokość impulsu: 8 ns
• Maksymalna niezawodna częstotliwość sygnału: do 50 MHz
• Maksymalna głębokość próbkowania: do 1 Gbit (efektywna głębokość z kompresją RLE)
• Impedancja wejściowa: 250 kΩ / 15 pF
• Zasilanie: 5 V ±0,2 V przez USB (maks. 250 mA)

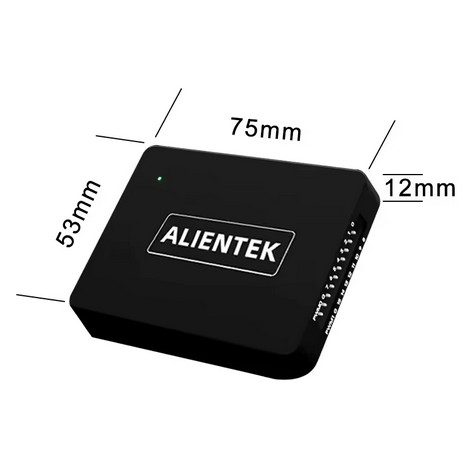

• Wymiary: 75 × 53 × 12 mm
• Temperatura pracy: 0-70 °C

Typowe zastosowania

• Analiza protokołów UART, SPI, I²C, CAN i innych protokołów cyfrowych
• Rozwój mikrokontrolerów i systemów wbudowanych
• Cyfrowa analiza taktowania i integralności sygnału
• Edukacja, prace laboratoryjne i diagnostyka napraw

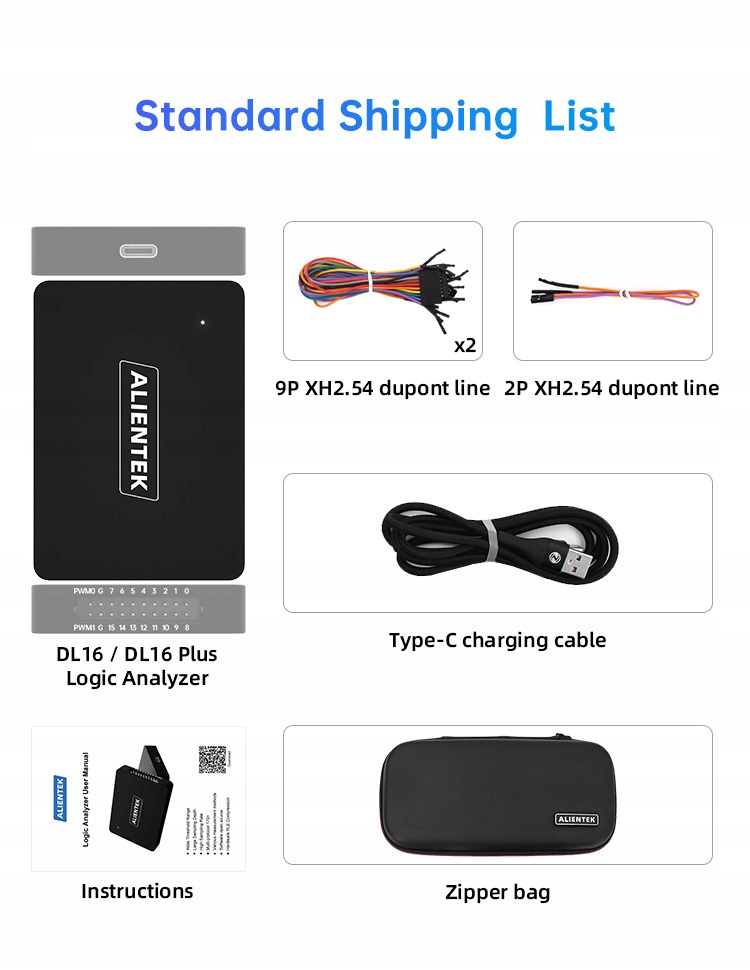

Zawartość opakowania

• 1 × analizator logiczny DL16
• 16 × kable sondy logicznej z zaciskami
• 1 × kabel USB typu C
• 1 × skrócona instrukcja obsługi

Analizator logiczny DL16 zapewnia praktyczną równowagę między liczbą kanałów, wydajnością próbkowania i obsługą protokołów, dzięki czemu jest niezawodnym narzędziem do codziennego wbudowanego debugowania i analizy.
