Дисплей E-Ink 2,9'' 296x128 SPI черный/белый Waveshare

Moduł Wyświetlacza E-Ink 2.9 cala - 296x128, SPI, Czarno-Biały

Moduł wyświetlacza E-Ink o przekątnej 2.9 cala i rozdzielczości 296x128 pikseli. Wyposażony we wbudowany kontroler, komunikuje się za pomocą interfejsu SPI. Charakteryzuje się ultra niskim poborem mocy i zachowuje wyświetlany obraz nawet po odłączeniu zasilania, co czyni go idealnym rozwiązaniem do aplikacji wymagających energooszczędności, takich jak etykiety cenowe czy czytniki informacji.

Najważniejsze cechy

• Brak wymaganego podświetlenia – zachowuje obraz po odłączeniu zasilania
• Ultra niski pobór prądu – zasilanie tylko podczas zmiany obrazu
• Rozdzielczość: 296 × 128 pikseli
• Kolor wyświetlania: czarne piksele na białym tle
• Interfejs SPI kompatybilny z Raspberry Pi, Arduino, STM32
• Szeroki kąt widzenia: powyżej 170°
• Dostępne biblioteki i przykłady kodu dla popularnych platform

Interfejs SPI i Opis Wyprowadzeń

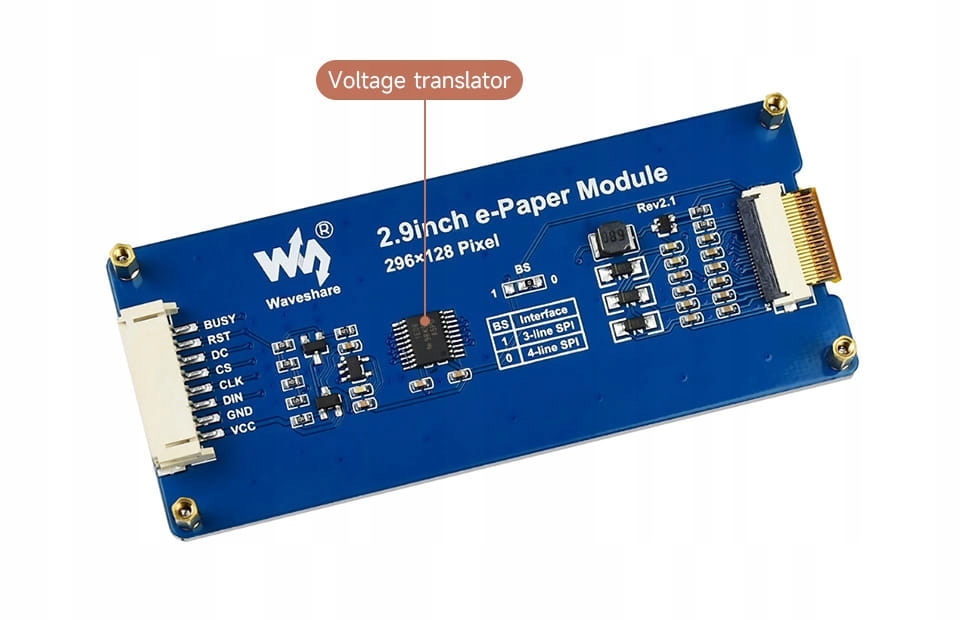

Moduł komunikuje się za pomocą standardowego interfejsu SPI. Dzięki wbudowanemu konwerterowi poziomów napięcia, moduł jest łatwy w integracji z systemami 3.3V.

1. VCC: Zasilanie (3.3V)
2. GND: Masa
3. DIN: Pin MOSI interfejsu SPI
4. CLK: Pin SCK interfejsu SPI
5. CS: Wybór układu (aktywny w stanie niskim)
6. DC: Wybór Dane/Komenda (High - dane, Low - komenda)
7. RST: Reset zewnętrzny (aktywny w stanie niskim)
8. BUSY: Wyjście statusu zajętości (aktywny w stanie wysokim)

Specyfikacja techniczna

• Napięcie zasilania: 3.3V
• Interfejs: 3/4-przewodowy SPI
• Rozdzielczość: 296 × 128 pikseli
• Poziomy szarości: 2
• Moc odświeżania: ok. 26.4 mW
• Czas pełnego odświeżenia: ok. 2s
• Wymiary wyświetlacza: 66.89 mm × 29.05 mm
• Wymiary zewnętrzne: 89.5 mm × 38 mm

Zawartość zestawu

1. Wyświetlacz E-Ink 2.9 cala, czarno-biały x1
2. Przewody połączeniowe 8-pin x1
